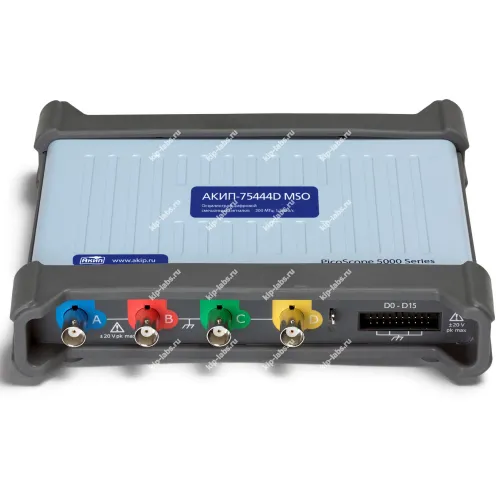

АКИП-75443D MSO - USB-осциллограф цифровой запоминающий

Кратко о модели: АКИП-75443D MSO - USB-осциллограф цифровой запоминающий

АКИП-75443D MSO - USB-осциллограф цифровой запоминающий, созданный для регистрации сигналов различной формы. При этом прибор рассчитан на последующий анализ и удобную работу с архивами измерений.

Прибор разработан компанией АКИП и рассчитан на использование в составе компьютеризированных измерительных систем, что обеспечивает простой обмен данными по USB и ускоряет обработку записей; относится к классу осциллографы, что расширяет спектр возможных применений.

Устройство применяется для контроля и диагностики электронных схем, позволяя гибко подстраиваться под разные измерительные сценарии и требования к анализу сигналов.

Ключевые особенности

• Цифровая запоминающая архитектура, обеспечивающая запись сигналов для последующего анализа и обработки.
• Подключение по USB для передачи данных на внешний компьютер и работы с фирменным или сторонним ПО.
• Поддержка базовых режимов триггирования и измерительных функций для выявления и оценки переходных процессов.
• Инструменты просмотра и анализа записей, позволяющие выделять сегменты и выполнять измерения по сохранённым данным.
• Компактное исполнение, упрощающее интеграцию в лабораторные стенды и сервисные рабочие места.
• Управление и визуализация сигналов через графический интерфейс на ПК, что облегчает документирование результатов.

Где применяется

• Лабораторные исследования и учебный процесс, где требуется визуализация и разбор форм сигналов.
• Сервисное обслуживание и ремонт электроники для поиска и анализа неисправностей.
• Отладка встроенных систем и проверка протоколов обмена на уровне сигналов.
• Тестирование модулей и компонентов на этапе разработки и при входном контроле.

При задачах, где критичны частота дискретизации и режимы захвата, необходимо руководствоваться требованиями конкретного измерения. В отдельных практиках уместно корректировать дискретность для получения информативной записи.

За счёт этого может потребоваться самокалибровка или подключение внешних интерфейсов, например RS-232C, для интеграции в состав более сложных систем. Такая гибкость параметров делает прибор удобным в составе различных измерительных конфигураций.

Техническое описание АКИП-75443D MSO:

Модель АКИП-75443D MSO предназначена для исследования формы сигналов. Она используется для измерения амплитудных и временных параметров электрических сигналов.

Серия портативных USB-осциллографов АКИП-75000 предоставляет переключаемое аппаратное разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также программный режим увеличения разрешения (ERes) до 20 бит.

В новой серии АЦП выполнены в виде единой мультиплексорной платы сбора данных с многоядерной архитектурой. Для 4-х канальных моделей число ядер дискретизации составляет - 8, для 2-х канальных моделей – 4; тем самым реализована возможность последовательного или параллельного объединения ядер АЦП для повышения частоты дискретизации или реального вертикального разрешения.

Режимы объединения предоставляют пользователю выбор приоритетов между частотой дискретизации и разрешением, повышая адаптивность прибора к различным измерительным задачам. Например, при последовательном объединении ядер АЦП достигается максимальная частота дискретизации; в одноканальном режиме она составляет 1 ГГц при разрешении 8 бит.

Отличительные особенности АКИП-75443D MSO:

• «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ;
• Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит;
• Осциллограф: 2/4 канала;
• Полоса пропускания: 60 МГц, 100 МГц и 200 МГц;
• Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц);
• Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ;
• Максимальный объем памяти до 512 МБ (в зависимости от модели);
• Автоизмерения (26 параметров); курсорные измерения (дельта U; дельта T);
• Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб);
• Допусковый контроль (тест по маске);
• Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
• Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!);
• Цифровые фильтры, математика;
• Сегментированная память (запись до 10.000 сегментов);
• Поддерживание функции «USB streaming» (оцифровка входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК);
• Интерфейс USB , ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
• Гарантия 5 лет, масса 900 г;
• Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.

Технические характеристики USB-осциллографа АКИП-75443D MSO:

Комплект поставки АКИП-75443D MSO:
