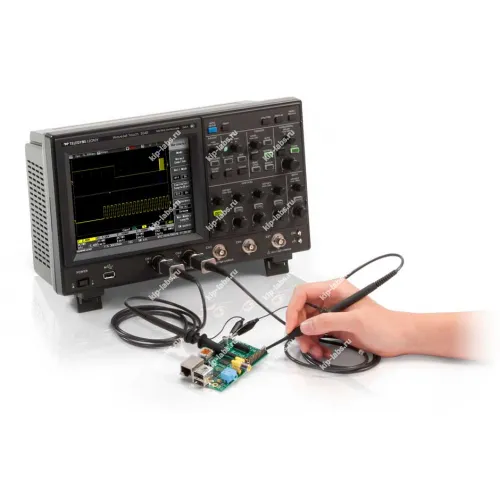

Осциллограф цифровой запоминающий WaveJet Touch 354R

Назначение и принцип: Осциллограф цифровой запоминающий WaveJet Touch 354R

WaveJet Touch 354R представляет собой цифровой запоминающий осциллограф, который применяется для регистрации и последующего анализа временных форм сигналов в электронных схемах. Прибор выполняет сохранение осциллограмм для детального разбора полученных данных.

Изготовителем данной модели является Teledyne LeCroy, при этом осциллограф включают в число осциллографы, используемых в лабораторной и сервисной практике.

В процессе обработки входного сигнала устройство переводит аналоговую информацию в цифровую форму, что позволяет отобразить форму волны и провести дальнейшие измерительные процедуры.

При калибровке учитывают погрешности, связанные с дискретизацией и временной дискретностью. Для выгрузки результатов применяются интерфейсы передачи данных, включая RS-232C. Проверка параметров дискретизации и интерфейсов (включая RS-232C) является целесообразной процедурой в процессе эксплуатации.

Функциональные опции

Перечисленные ниже функции реализованы в этой модели. Они поддерживают как базовые измерения, так и расширенные режимы анализа сигналов.

• сенсорный интерфейс для управления и навигации по меню;
• набор триггеров для выделения и захвата событий в сигнале;
• математические операции и встроенный спектральный анализ (FFT);
• автоматизированные измерительные режимы по амплитуде и времени;
• возможность сохранения осциллограмм и экспорта данных для последующей обработки;
• интерфейсы передачи данных, включая RS-232C, для интеграции с внешними системами.

Сферы использования

На практике прибор применяют для решения исследовательских и отладочных задач в электронике. Он используется при проверке работоспособности печатных плат и модулей на различных этапах разработки.

В работе на учебных площадках осциллограф используется для демонстраций и проведения практических занятий, при этом устройство также применяют для контроля технологических процессов и сервисного ремонта оборудования.

Краткое описание цифрового запоминающего осциллографа WaveJet Touch 354R

• 4 канала
• Полосы пропускания: 350, 500 МГц
• Частота дискретизации 1 ГГц на канал, эквив. частота дискретизации
• 100 ГГц (для периодического сигнала)
• Макс. частота дискретизации 2 ГГц (при объединении)
• Объем памяти: 2,5 Mб на канал, 5 МБ (при объединении)
• Авто- и курсорные измерения (26 параметров)
• Режим «покадровой» регистрации (запись и воспроизведение до 2048 кадров), ZOOM (растяжка 1:1000), пиковый детектор (от 1 нс)
• Выделение ТВ строки (PAL/SECAM, NTSC)
• Цветной сенсорный TFT- дисплей (touch screen) с диагональю 19 см
• Порт USB на передней панели (сохранение данных)
• Интерфейсы USB, GPIB, LAN (дистанционное управление)
• Поддержка 16 канального логического пробника LogicStudio 16
• Гарантия 3 год

Комплект поставки
