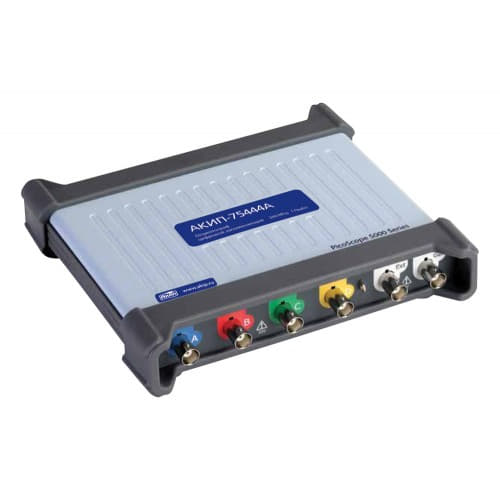

АКИП-75244D MSO - USB-осциллограф цифровой запоминающий

Кратко о модели: АКИП-75244D MSO - USB-осциллограф цифровой запоминающий

Модель АКИП-75244D MSO - USB-осциллограф цифровой запоминающий для записи и анализа электрических сигналов; прибор выпускается компанией АКИП. При этом устройство рассчитано на работу совместно с персональным компьютером через USB-интерфейс.

Аппарат совмещает возможности цифрового регистратора и смешанного сигнального осциллографа, благодаря чему возможно параллельное исследование аналоговых и цифровых линий. Подробную информацию о приборах этого класса можно найти в разделе осциллографы. В ряде задач уместна дискретность измерений или использование самокалибровки, а интерфейсы типа RS-232C применяются в отдельных конфигурациях.

Ключевые особенности

• Запись цифровой формы сигналов с сохранением и последующим аналитическим разбором.
• Поддержка MSO для одновременной обработки аналоговых и цифровых каналов.
• USB-интерфейс для подключения к ПК и передачи данных, что облегчает интеграцию в испытательные стенды.
• Разнообразные триггерные режимы и инструменты измерений для диагностики и проверки сигналов.
• Средства визуализации и сохранения результатов тестирования, тем самым сокращающие время анализа.

Где применяется

• Лабораторные исследования и опытно-конструкторские работы, связанные с анализом временных форм сигналов.
• Ремонт и наладка электронной аппаратуры; при этом прибор используется для поиска неисправностей и контроля характера сигналов.
• Применение в образовательных учреждениях для демонстраций и практических занятий по электронике и цифровой обработке сигналов.
• Использование на производственных и испытательных стендах для проверки плат и узлов в серийном и опытном изготовлении.

Описание USB-осциллографа АКИП-75244D MSO:

Осциллографы цифровые запоминающие АКИП-75244D MSO предназначены для изучения формы электрических сигналов. Они применяются для измерения амплитудных и временных параметров.

Линейка компактных USB-осциллографов АКИП-75000 дополнена моделями с выбором аппаратного разрешения АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также с режимом программного увеличения разрешения (ERes) до 20 бит. Это даёт гибкость в подборе требуемого качества измерений.

Серия включает 12 USB-осциллографов с полосами пропускания 60, 100 и 200 МГц; модели различаются числом входных каналов (2/4) и набором режимов. Модификации с индексом «В» дополнительно оснащены встроенным функциональным генератором и поддерживают формирование сигналов произвольной формы (СПФ).

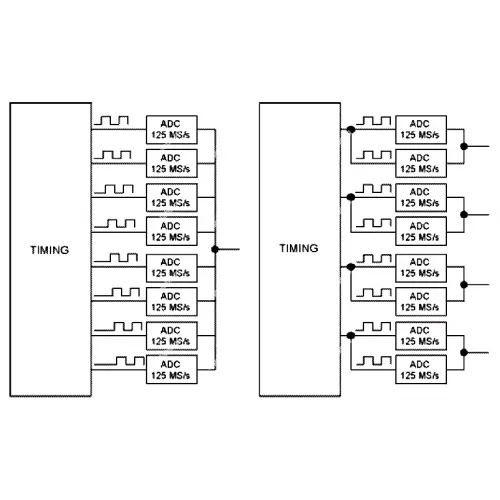

АЦП в данной серии выполнены в виде единой мультиплексорной платы сбора данных и при этом являются многоядерными. Для 4-х канальных моделей число ядер дискретизации равно 8, для 2-х канальных - 4. За счёт этого реализована технология последовательного или параллельного объединения ядер АЦП для увеличения частоты дискретизации либо реального вертикального разрешения (соответственно – см. рис.).

Режимы объединения предоставляют пользователю возможность выбирать приоритет требуемого параметра и повышают адаптивность прибора под конкретную измерительную задачу. Например, при последовательном объединении ядер АЦП достигается максимальная частота дискретизации: в одноканальном режиме она составляет 1 ГГц при разрешении 8 бит.

Отметим, что выбор режима работы зависит от поставленных измерительных задач и требований к разрешению и скорости.

Отличительные особенности АКИП-75244D MSO:

• «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
• Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
• Осциллограф: 2/4 канала
• Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
• Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
• Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
• Максимальный объем памяти до 512 МБ (в зависимости от модели)
• Автоизмерения (26 параметров); курсорные измерения (U; T)
• Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
• Допусковый контроль (тест по маске)
• Декодирование сигналов CAN, LIN, FlexRay, I2

Технические характеристики USB-осциллографа АКИП-75244D MSO:

Комплект поставки USB-осциллографа АКИП-75244D MSO:
