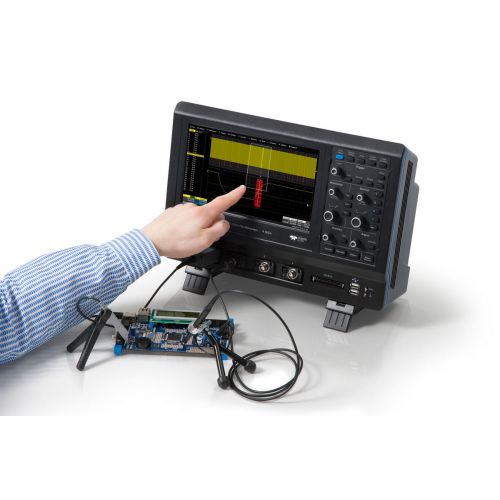

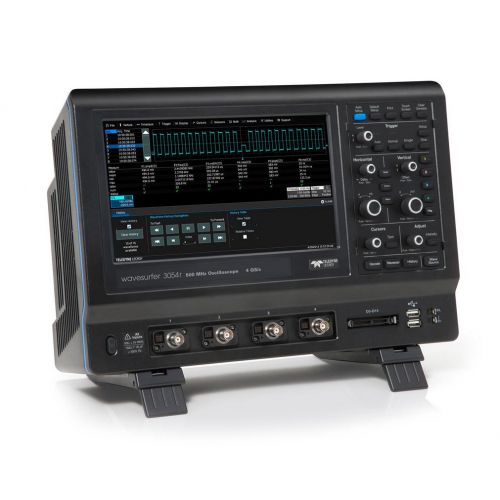

Осциллограф цифровой запоминающий WaveSurfer 3054R

Кратко о модели: Осциллограф цифровой запоминающий WaveSurfer 3054R

Устройство предназначено для отображения и детального анализа временных форм сигналов, благодаря чему возможна регистрация и изучение как единичных, так и повторяющихся явлений; модель производится Teledyne LeCroy.

Осциллограф рассчитан на решение разнообразных задач по разработке и наладке электронных схем. За счёт этого он легко интегрируется в рабочие процессы испытаний и отладки и органично вписывается в экосистему осциллографы.

Ключевые особенности

• Управление организовано интуитивно, что позволяет оператору быстрее задавать параметры измерений.
• Разнообразные режимы захвата и хранения сигналов дают возможность регистрировать как короткие импульсы, так и длительные последовательности.
• Набор триггерных режимов обеспечивает выборочную регистрацию событий во временной области.
• Комплектация интерфейсами для передачи данных и удалённого управления тем самым облегчает интеграцию прибора в измерительные стенды.
• Реализована поддержка стандартных процедур калибровки и обслуживания, благодаря чему результаты остаются воспроизводимыми.

Где применяется

Осциллограф применяют в лабораториях разработчиков электроники и в производственных подразделениях для наладки схем и проверки прототипов, при этом прибор подходит для контроля как аналоговых, так и цифровых цепей.

Аппарат также используют для ремонта и диагностики электронного оборудования; в ряде задач полезны опции самокалибровки и наличие стандартных цифровых интерфейсов для обмена данными. Поддержка интерфейсов типа RS-232C и функций самокалибровки часто оказывается уместной при создании отчётности и интеграции в стенды.

Краткое описание цифрового запоминающего осциллографа WaveSurfer 3054R

• 2/4 аналоговых канала
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 750 МГц
• Логический анализатор 16 цифровых каналов (опция)
• Разрешение АЦП: 8 бит
• Частота дискретизации: до 4 ГГц
• Объем памяти: 10 МБ/канал
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Высокая скорость обновления экрана (до 130.000 осц./с)
• Авто- и курсорные измерения, расширенные функции матем. анализа
• Опции синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232
• Опциональный функциональный генератор до 25 МГц
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Приложение LabNotebook для создания отчетов и документирования результатов
• Большой цветной сенсорный ЖКИ (25,6 см)
