- Производитель: RIGOL
- Код товара: 12896
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
136 584₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSO5072
Технические характеристики для осциллографов серии MSO5000.pdf
Дополнительная информация для осциллографов серии MSO5000.pdf

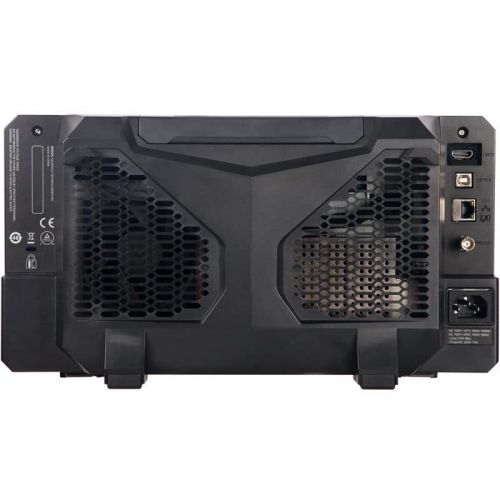

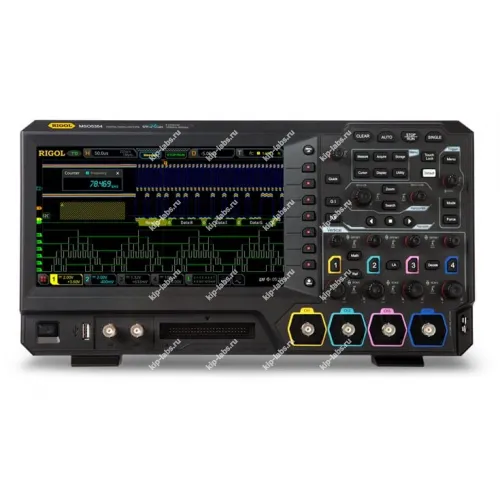

Назначение и принцип: Осциллограф цифровой двухканальный MSO5072
Прибор используют для регистрации и последующего анализа временных форм электрических сигналов, при этом он выявляет параметры фронтов и отслеживает изменения амплитуды на двух независимых каналах.
Производителем данной модели является RIGOL, что обеспечивает совместимость с фирменными аксессуарами и документацией. При подключении он легко интегрируется в состав измерительного оборудования вместе с другими осциллографы.
При эксплуатации целесообразно учитывать дискретность входного преобразования сигнала. На практике это сказывается на разрешающей способности и точности получаемых значений.
При использовании полезно принимать во внимание возможности самокалибровки и наличие стандартных интерфейсов для удалённого управления.
Функциональные опции
Устройство оснащено основными входами и средствами захвата, а также предоставляет опции расширения для параллельного анализа аналоговых и логических сигналов.
- Два аналоговых входа
- Поддержка логических каналов (MSO)
- Набор триггеров для синхронизации захвата
- Встроенные математические и измерительные функции
- Интерфейсы для передачи и сохранения данных
Сферы использования
В работе модель применяют при отладке и верификации печатных плат, диагностике переходных процессов и проверке аналоговых узлов, при этом прибор одинаково пригоден для лабораторных стендов и для полевых или сервисных испытаний.
- Отладка и верификация печатных плат
- Сервисный ремонт и диагностика электронных устройств
- Исследования и измерения в научно‑технических лабораториях
- Образовательные лаборатории и практические занятия
При калибровке рекомендуется учитывать вклад измерительных цепей и условий эксплуатации. Это помогает поддерживать сопоставимость результатов между сеансами измерений.
Описание осциллографа цифрового двухканального бюджетного RIGOL MSO5072:
Осциллограф цифровой двухканальный MSO5072 – это современное, многофункциональное и высокоточное устройство, которое выполняет функции семи измерителей (цифрового осциллографа, 16 - канального логического анализатора, анализатора спектра, двухканального генератора сигналов, цифрового вольтметра, 6 разрядного частотомера, анализатора протоколов). Все замеры при помощи одного измерителя производятся быстро и дают точный результат. Осциллограф цифровой MSO5072 – это новейшее измерительное оборудование, разработанное по последним технологиям.
Если вы хотите купить данный измеритель, то вам нужно оставить заявку или позвонить по указанному номеру телефона. Мы вам перезвоним и обсудим все вопросы, касаемо заказа товара.
Отличительные особенности:
К главным особенностям измерительного оборудования относят:
- Страна изготовитель – Китай,
- Пользоваться таким устройством удобно и легко (никаких трудностей в работе не возникнет),
- При правильном использовании и соблюдении правил, написанных в инструкции, прибор будет служить долгое время,
- Изготовлен измеритель из прочных и надёжных материалов высшего качества,
- Устройство имеет современный дизайн,
- Прибор с множеством функций, что позволяет сэкономить бюджет (каждая функция для той или иной задачи),
- Устройство высокой точности (погрешность небольшая),
- Главная особенность измерителя - в двухканальной модели можно активировать четыре аналоговых канала (вдобавок 16 цифровых каналов),
- Наличие большого цветного дисплея (на нём будут отображены все результаты исследований),
- Все кнопки подписаны, каждая выполняет ту или иную функцию (для упрощения пользования прибором),
- С полосой пропускания 70 МГц,
- Максимальная память 100 М точек,
- Возможность проводить автоизмерения (41 вид),
- Различные режимы работы (можно выбрать ручной, отслеживания или автоматический),
- Возможность использования прибора для математических схем,
- Имеется USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB,
- Возможность проводить горизонтальные, вертикальные измерения,
- Возможность подключиться к компьютеру (есть USB выход),
- Устройство с большой скоростью захвата,
- Прибор с высоким уровнем защиты,
- Высокая безопасность при использовании,
- Удобство транспортировки и хранения прибора (его вес всего 3500 г),
- Гарантия на измеритель от производственных дефектов 2 года с момента продажи.
Сферы применения:
Современный цифровой осциллограф rigol MSO2202A используется в процессе ремонта электроники и радио. Также устройство применяют специалисты для анализа источников питания.
Технические характеристики осциллографа RIGOL MSO5072:
| Параметр | Значение |
|---|---|
| Полоса пропускания | 70 МГц (стандартно) 100 МГц с опцией MSO5000-BW0T1 200 МГц с опцией MSO5000-BW0T2 350 MГц с опцией MSO5000-BW0T3 |
| Режим дискретизации | Реальное время |
| Количество каналов | 2 аналоговых (стандартно) или 4 аналоговых (опция MSO5000-4CH) + 16 цифровых (опция PLA2216) |
| Максимальная скорость захвата осциллограмм | ≥500000 осц./сек |
| Регистрация | |
| Режим | Обычный |
| Пиковый детектор: 500 пс | |
| Усреднение (2, 4, 8, 16…65536 выборок) | |
| Максимальная дискретизация (реальное время) | Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала с опцией MSO5000-4CH; 2 Гвыб/сек - все каналы) |
| Цифровые каналы: 1 Гвыб/сек на канал |
|
| Глубина записи | Аналоговые каналы: 100 М точек (50 М точек - два канала с опцией MSO5000-4CH ; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек -два канала с опцией MSO5000-4CH; 50 М точек - все каналы) - опция MSO5000-2RL |
| Цифровые каналы: 25 М точек |
|
| Параметры вертикальной системы | |
| Аналоговые каналы | |
| Связь по входу | открытый, закрытый |
| Входной импеданс | 1 MОм ±1% || 17 пФ ±3 пФ |
| Учет ослабления пробников | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Максимальное входное напряжение | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел |
| Диапазон смещения | ±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел) |
| Динамический диапазон | ±5 дел (8 бит) |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала |
| Погрешность коэффициента усиления | ±3% от полной шкалы |
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥40 дБ, от DC до максимальной частоты |
| Цифровые каналы | |
| Группировка каналов | 16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
| Диапазон порогов | ±15 В с шагом 10 мВ |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) |
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
| Максималльное входное напряжение | ±40 В Впик; переходное перенапряжение 800 Впик |
| Максимальный динамический диапазон | ±10 В + значение порога |
| Минимальный размах напряжения | 500 мВп-п |
| Входной импеданс | ~101 кОм || 8 пФ |
| Вертикальное разрешение | 1 бит |
| Параметры горизонтальной системы | |
| Аналоговые каналы | |
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел |
| Временное разрешение | 10 пс |
| Погрешность временной баз | ±10 ppm ± 10 ppm/год |
| Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс |
| Режимы | Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) |
| Цифровые каналы | |
| Минимальная определяемая длительность импульса | 5 нс |
| Максимальная входная частота | 200 МГц |
| Задержка между каналами | 2 нс (тип.), 5 нс (макс.) |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Цифровой осциллограф MSO5072 | 1 |
| 2 | Кабель питания | 1 |
| 3 | USB кабель | 1 |
| 4 | Пассивный пробник PVP2350 (по одному на каждый канал) | 2 |
| 6 | Краткое руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | RIGOL |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
