АКИП-75243D - USB-осциллограф цифровой запоминающий

Кратко о модели: АКИП-75243D - USB-осциллограф цифровой запоминающий

АКИП-75243D - это цифровой запоминающий USB‑осциллограф, спроектированный для фиксации электрических сигналов с последующей их обработкой и анализом; при этом взаимодействие с ПК организовано через интерфейс USB, что упрощает выгрузку измеренных данных, а разработчиком модели выступает АКИП.

Прибор классифицируется как осциллограф и рассчитан на интеграцию в программно‑аппаратные комплексы для лабораторных испытаний и сервисных работ. За счёт этого его удобно включать в состав стендов и диагностических систем.

Устройство предназначено для записи временных рядов сигналов и выполнения базового спектрального анализа, что позволяет решать типовые измерительные задачи в различных областях. Благодаря этому он может применяться для оперативной диагностики и контроля параметров.

Ключевые особенности

• Архитектура с цифровой регистрацией сигналов
• Интерфейс USB для подключения к персональному компьютеру
• Возможности записи сигналов с последующей обработкой и анализом
• Поддержка стандартных способов отображения осциллограмм

Где применяется

Прибор используется на лабораторных стендах и при наладке электронной аппаратуры; при этом он пригоден для контроля сигналов в области электроники, в учебных практикумах и при сервисном обслуживании.

Оценку необходимости дискретности измерений и опций, таких как самокалибровка или интерфейсы типа RS-232C, проводят исходя из конкретных задач; в ряде случаев эти возможности повышают гибкость настройки прибора. В ряде проектов уместность дополнительных функций определяется инженерными требованиями, а не общими предпочтениями.

Описание USB-осциллографа АКИП-75243D:

Осциллографы цифровые запоминающие АКИП-75243D предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Линейка компактных USB-осциллографов для портативного применения пополнилась новой серией АКИП-75000, имеющей уникальную возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит и режимом программного увеличения разрешения (ERes) до 20 бит.

Серия включает 12 USB-осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2/4) и набором режимов. Модели с индексом «В», помимо встроенного функционального генератора имеют возможность формирования сигналов произвольной формы (СПФ).

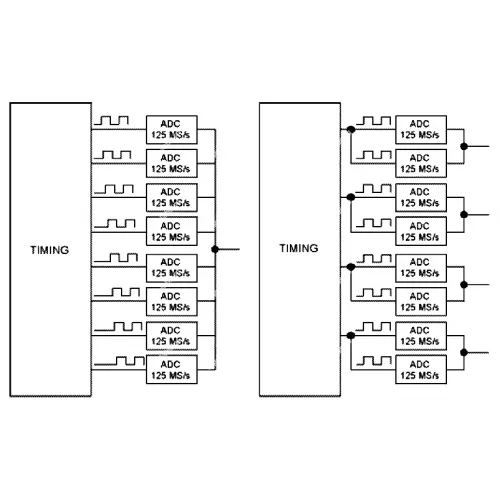

АЦП в новой серии представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-х кан моделей USB-осциллографов число ядер дискретизации составляет -8, для 2-х канальных моделей – 4. Это позволило в осциллографах АКИП-75000 реализовать инновационную технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации или реального разрешения по вертикали.

Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при последовательном объединении ядер АЦП обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит.

Отличительные особенности АКИП-75243D:

• «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
• Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
• Осциллограф: 2/4 канала
• Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
• Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
• Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
• Максимальный объем памяти до 512 МБ (в зависимости от модели)
• Автоизмерения (26 параметров); курсорные измерения (?U; ?T)
• Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
• Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 200 МГц, память до 48 кБ (модели с индексом B)
• Допусковый контроль (тест по маске)
• Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
• Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!)
• Цифровые фильтры, математика
• Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
• Интерфейс USB , ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
• Гарантия 5 лет, масса 900 г
• Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.

Технические характеристики USB-осциллографа АКИП-75243D:

Комплект поставки АКИП-75243D:
