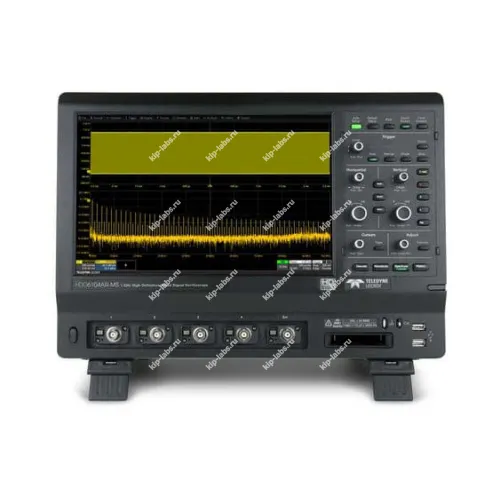

Осциллограф цифровой HDO6054AR

Кратко о модели: Осциллограф цифровой HDO6054AR

Осциллограф цифровой HDO6054AR предназначен для регистрации и последующего анализа электрических сигналов. Прибор выпускает компания Teledyne LeCroy, и устройство рассчитано на применение в лабораторных исследованиях и сервисных подразделениях.

Относится к классу осциллографы, при этом предлагает набор инструментов для диагностики и оценки работы электронных схем. Благодаря этому инженеры могут получать детальную информацию о поведении сигналов при различных режимах работы.

Набор опций, таких как дискретность входов, средства самокалибровки или интерфейсы обмена данными (включая RS-232C), задаётся конфигурацией устройства; за счёт этого конфигурацию можно адаптировать под конкретные задачи. Такие опции могут быть уместны в зависимости от характера измерений и условий эксплуатации.

Ключевые особенности

• Захват нескольких каналов одновременно с возможностью их синхронной работы.
• Гибкие режимы триггерования, позволяющие выделять и фиксировать сложные события.
• Встроенные средства для анализа временных характеристик и спектральных параметров.
• Набор интерфейсов для передачи данных и модульная архитектура, допускающая расширение функционала.

Где применяется

• Лабораторные эксперименты и отладка прототипов электронных устройств.
• Техническое обслуживание и сервисная диагностика измерительной техники.
• Учебные демонстрации и практические занятия по электронике.
• Контроль технологических процессов и испытания изделий в условиях производства.

Краткое описание цифрового осциллографа HDO6054AR

• 4 аналоговых канала
• Полосы пропускания: 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, опция до 250 МБ/канал (аналоговые каналы); 50 МБ на 16 каналов, опция до 125 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Пользовательский интерфейс MAUI + One Touch
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
