АСК-3712 1Т Двухканальный USB осциллограф - приставка
Назначение и принцип: АСК-3712 1Т Двухканальный USB осциллограф - приставка
Устройство АСК-3712 1Т представляет собой двухканальную USB‑приставку для захвата и отображения электрических сигналов; разработчик - Актаком, при этом подключение осуществляется к компьютеру через USB, а визуализация и обработка осциллограмм выполняются в программном обеспечении на ПК.
В процессе работы прибор одновременно снимает сигналы с двух входных каналов и передаёт их на компьютер, что делает модель частью группы осциллографы.
При калибровке необходимо учитывать дискретность измерений и режимы выборки. Это позволяет корректно сопоставлять полученные данные с исходными сигналами.
Функциональные опции

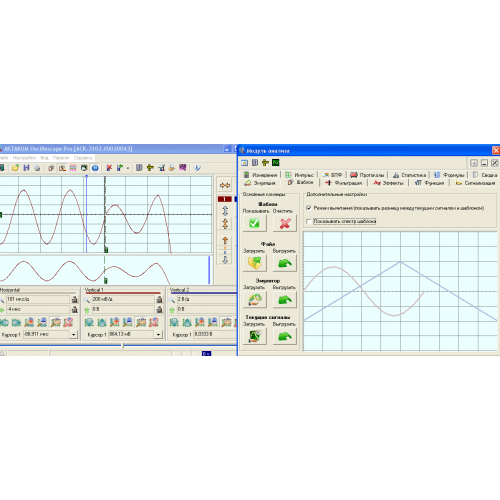

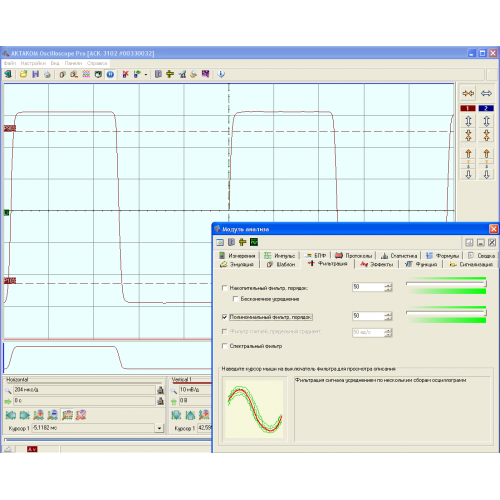

Интерфейс и набор возможностей ориентированы на работу совместно с ПК и удобный анализ сигналов; при этом прикладное ПО предоставляет базовые инструменты просмотра и настройки триггеров.
- два независимых канала ввода;
- подключение к ПК через USB для передачи данных и управления;

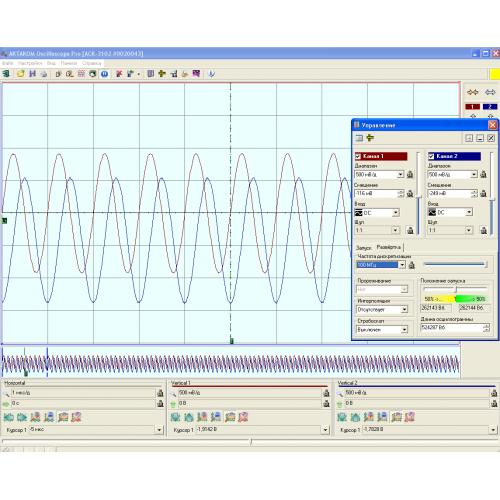

- визуализация осциллограмм в реальном времени;
- настройка триггеров и базовых параметров измерений;
- сохранение и экспорт данных для последующего анализа.
При эксплуатации учитывают дискретность представления и возможность интеграции с внешними системами связи. Тем самым облегчается автоматизация сбора данных.
Сферы использования
На практике прибор используют при наладке и тестировании электронных устройств; при этом он служит для сравнительного анализа сигналов на двух каналах.
- ремонт и отладка электроники;
- лабораторные исследования и учебные занятия;
- диагностика сигналов в сервисных центрах;
- полевые измерения с переносным ПК.
В работе следует учитывать характеристики интерфейсов и режимы регистрации сигналов. При эксплуатации важно соблюдать требования по совместимости с прикладным программным обеспечением.
Описание двухканального USB осциллографа - приставки АСК-3712 1Т:

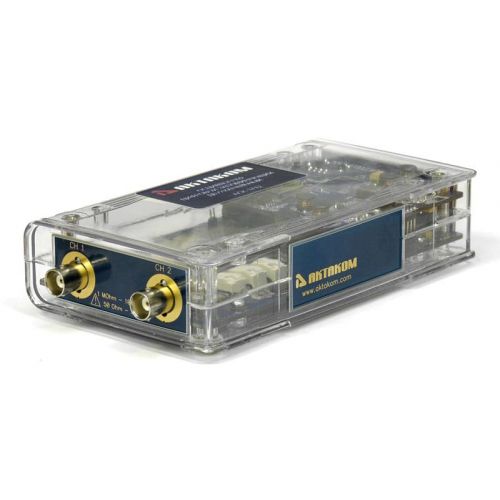

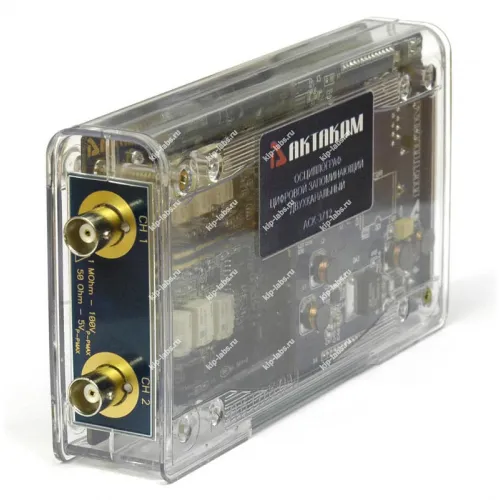

Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа АСК-3712 1Т выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.
Особенности двухканального USB осциллографа - приставки АСК-3712 1Т:
- 2 независимых канала с полосой пропускания до 100 МГц;
- Буфер записи до 512 кБ на канал (определяется пользователем);
- Произвольно выбираемая длина предзаписи/послезаписи;
- Высокая чувствительность (от 10 мВ/дел);
- Автоматическая настройка на входные сигналы;

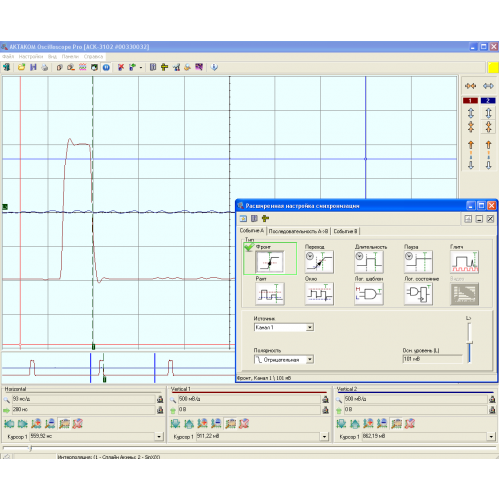

- Расширенные режимы синхронизации;

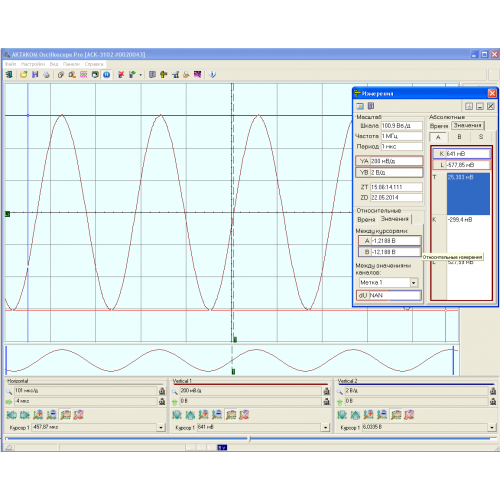

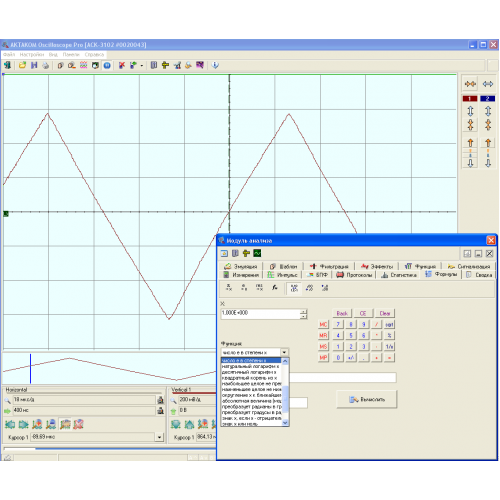

- Большой выбор курсорных и автоматических измерений;

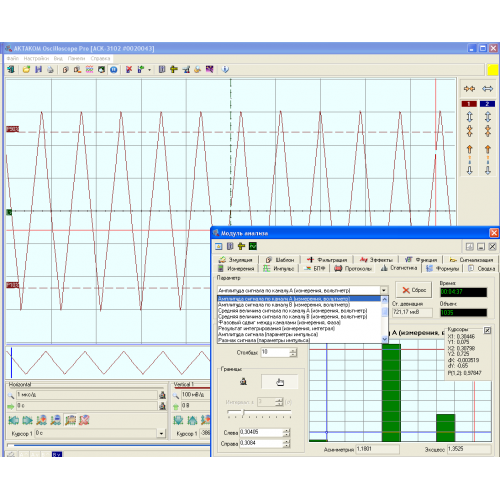

- Статистические измерения и построение гистограмм;

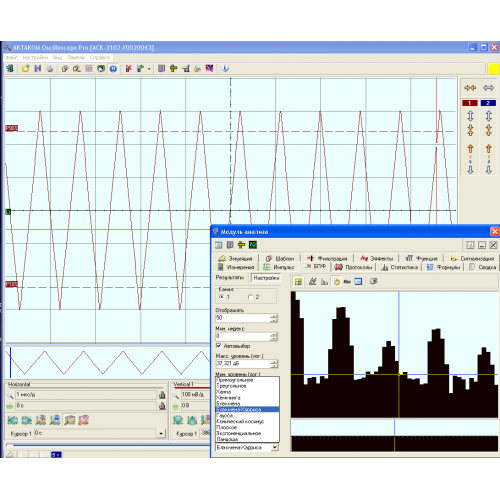

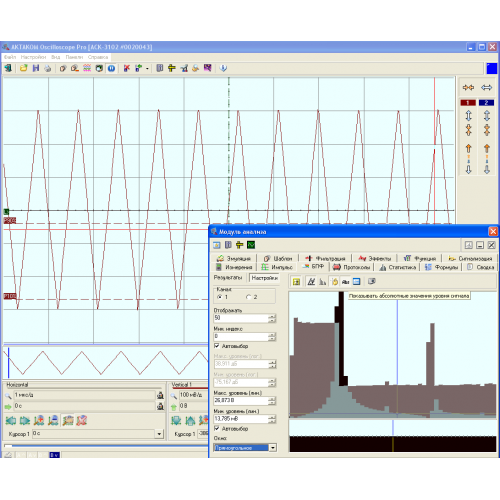

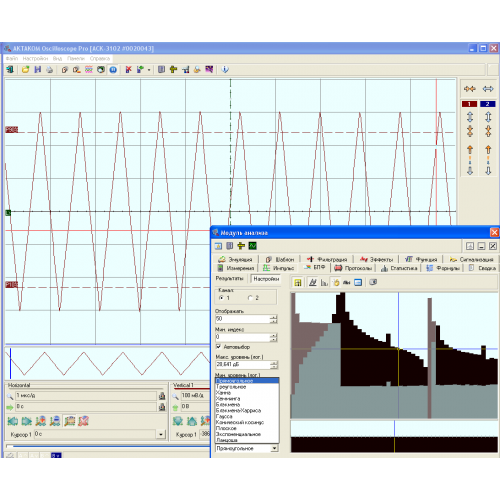

- Анализатор спектра (БПФ);
- Цифровой люминофор;
- Аварийная сигнализация;

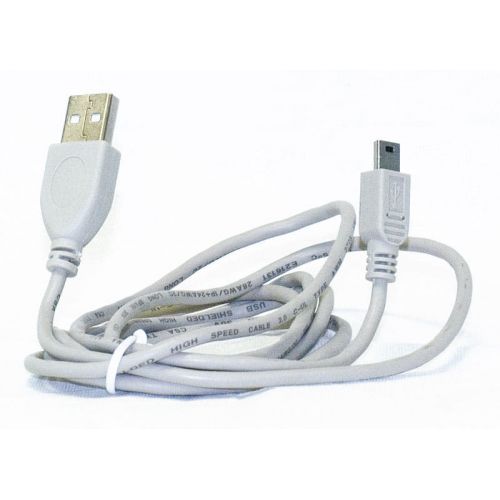

- Подключение к ПК через USB 2.0;
- Вход/Выход внешней синхронизации (совместимость - ТТЛ).
Технические характеристики двухканального USB осциллографа - приставки АСК-3712 1Т:
| Параметр | Значение |
|---|---|
| Частота дискретизации | 10 ГГц (Стробоскопический режим) 100 МГц (Режим реального времени) |
| Коэффициент вертикального отклонения | 10 мВ/дел...10 В/дел с шагом 1-2-5 |
| Разрешение | 8 бит |
| Частотный диапазон по уровню | –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC) |
| Входное сопротивление | 1 МОм или 50 Ом |
| Максимальное входное напряжение | ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Параметры входного сигнала обеспечения расширенной синхронизации по входам «СН1», «СН2» (применительно к импульсу прямоугольной формы) | амплитуда - не менее 20 мВ, длительность - не менее 50 нс, период повторения - не менее 50 нс |
| Диапазон значений коэффициента развертки | 10 нс/Дел....0,1 с/Дел |
| Калибратор | 1 кГц, 3 В от пика до пика |
| Питание | +5 В |
| Масса | 0,19 кг |
| Габаритные размеры | 150x85x32 мм |
Комплект поставки АСК-3712 1Т:
| № | Наименование | Количество |
|---|---|---|
| 1 | Двухканальный USB осциллограф - приставка АСК-3712 1Т | 1 |
| 2 | Краткая инструкция | 1 |
| 3 | Полное руководство по эксплуатации (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) | 1 |
| 4 | Программное обеспечение | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 25 |
