АКИП-75242D - USB-осциллограф цифровой запоминающий

Назначение и принцип: АКИП-75242D - USB-осциллограф цифровой запоминающий

АКИП-75242D представляет собой USB-осциллограф цифрового запоминающего типа, предназначенный для регистрации и отображения временных форм электрических сигналов.

Аппарат выпускает АКИП, и он отнесён к осциллографы, что упрощает его подключение и интеграцию в существующие измерительные стенды.

В ходе измерений аналоговый вход преобразуется в цифровую последовательность для последующей обработки, при этом оператор получает возможность анализировать форму, амплитудные параметры и временные сдвиги сигналов, а при оценке спектральных составляющих важна дискретность выборки.

Функциональные опции

На практике прибор реализует несколько режимов записи и оснащён триггерной синхронизацией, что позволяет надёжно фиксировать как одиночные, так и повторяющиеся кратковременные события.

При калибровке рекомендуется применять стандартные процедуры проверки точности.

• интерфейс USB для передачи данных и управления;
• цифровое запоминание формы сигнала;
• триггерные режимы для захвата устойчивых и нестабильных событий;
• возможность сохранения и последующего анализа записанных файлов.

Сферы использования

При эксплуатации АКИП-75242D его применяют в научно-исследовательских лабораториях и на сервисных участках для детального изучения временных форм сигналов.

В работе прибор востребован при наладке электронной техники, диагностике узлов и в учебных лабораториях; на практике дискретность выборки и опции самокалибровки влияют на точность получаемых результатов.

• лабораторные измерения и исследования;
• обслуживание и ремонт электронных устройств;
• образовательные практикумы и лабораторные работы.

Техническое описание USB-осциллографа АКИП-75242D:

Осциллографы цифровые запоминающие АКИП-75242D используются для исследования формы сигналов и для измерения амплитудных и временных параметров электрических сигналов.

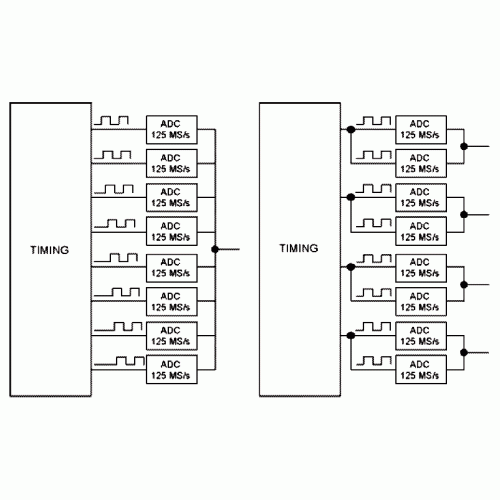

АЦП в этой серии выполнен в виде единой мультиплексной платы сбора данных и при этом реализован по многоядерной схеме. Для 4-х канальных моделей число ядер дискретизации составляет -8, а для 2-х канальных моделей – 4; это позволило в приборах семейства АКИП-75000 внедрить технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации либо повышения вертикального разрешения.

Режимы объединения дают пользователю возможность выбирать приоритет требуемого параметра и адаптировать аппарат под конкретную измерительную задачу. Например, при последовательном объединении ядер АЦП достигается максимальная частота дискретизации, которая в одноканальном режиме составляет 1 ГГц при разрешении 8 бит.

С целью снижения ошибок квантования и повышения дискретности по вертикали применяют параллельное объединение ядер АЦП. В этом режиме разрешение каждого активного канала увеличивается до 14 бит с дискретизацией 125 МГц, при использовании двух каналов вертикальное разрешение возрастает до 15 бит, а в одноканальном варианте, при объединении всех входов, разрядность АЦП достигает 16 бит при максимальной частоте дискретизации 62,5 МГц.

Питание осциллографов осуществляется от сетевого адаптера с возможностью питания от ПК (ноутбука) через интерфейсный кабель USB Y-образного типа; В комплект поставки входит: ПО, необходимые принадлежности и осциллографические пробники по числу каналов.

Ключевые отличия АКИП-75242D:

• «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
• Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
• Осциллограф: 2/4 канала
• Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
• Максимальная частота дискретизации: 1 Г

Технические характеристики USB-осциллографа АКИП-75242D:

Комплект поставки АКИП-75242D:
