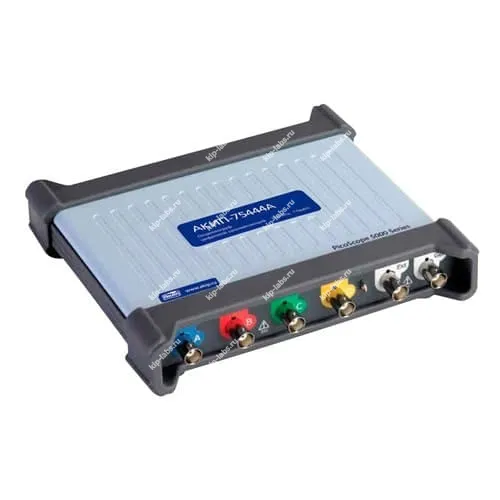

Описание модели: АКИП-75243A - USB-осциллограф цифровой запоминающий
Изготовление и коммерческая реализация модели АКИП-75243A прекращены самим АКИП, при этом поставки и прием новых заявок не выполняются.
Если требуется подбор аналогичного прибора, обратитесь к каталогу осциллографы. Также целесообразно просмотреть раздел радиоизмерительные приборы для дополнительных вариантов замены.
При необходимости уточните требования к интерфейсам и дополнительным опциям, например RS-232C. Также проверьте вопросы, связанные с процедурами самокалибровки.
Преимущества
- USB-интерфейс позволял передавать данные на персональный компьютер для последующей записи и анализа сигналов.
- Режим цифровой записи фиксировал кривые сигналов для дальнейшей обработки.
- Также компактные размеры облегчали установку прибора в стойке и на лабораторном столе.
Область применения
- Использование в лабораторных измерениях и при экспериментальных исследованиях электронных схем.
- Применение при отладке и сервисном обслуживании радиоэлектронной техники.
- Дополнительно - применение в учебных и демонстрационных целях.
Описание USB-осциллографа АКИП-75243A:
Цифровые запоминающие осциллографы АКИП-75243A применяют для анализа формы сигналов. Они также измеряют амплитудные и временные характеристики электрических сигналов.
Серия АКИП-75000 представляет собой компактные USB-осциллографы, ориентированные на портативное применение; она предложила возможность выбора аппаратного разрешения АЦП: 8 бит, 12 бит, 14 бит, 15 бит и 16 бит. Также доступен программный режим повышения разрешения (ERes) до 20 бит.
АЦП в новой серии выполнен в виде единой мультиплексорной платы сбора данных; одновременно он реализован как многоядерный модуль. Для 4-х канальных моделей число ядер дискретизации составляет -8, а для 2-х канальных - 4, что позволило внедрить в АКИП-75000 технологию последовательного или параллельного объединения ядер АЦП для увеличения частоты дискретизации или реального вертикального разрешения.
Режимы объединения дают возможность выбирать приоритет между частотой дискретизации и вертикальным разрешением, что позволяет адаптировать прибор под конкретную измерительную задачу.
В последовательном режиме объединения ядер достигается максимальная частота дискретизации. В одноканальном режиме она составляет 1 ГГц при разрешении 8 бит.
Для снижения ошибок квантования и повышения вертикальной дискретности используется параллельное объединение ядер АЦП. В этом режиме разрешение каждого активного канала возрастает до 14 бит при дискретизации 125 МГц; при работе двумя каналами вертикальная разрядность достигает 15 бит, а при объединении всех входов в одноканальном режиме - 16 бит при максимальной частоте дискретизации 62,5 МГц.
Отличительные особенности АКИП-75243A:
- «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
- Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
- Осциллограф: 2/4 канала
- Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
- Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
- Максимальный объем памяти
Технические характеристики осциллографа АКИП-75243A:
| Параметр | Значение | ||
|---|---|---|---|
| Канал вертикального отклонения | |||
| Число входных каналов | 2 | ||
| Полоса пропускания (-3 дБ) | АЦП 8…15 бит: 0…100 МГц | ||
| АЦП 16 бит: 60 МГц | |||
| Ограничение полосы пропускания | 20 МГц | ||
| Коэф. отклонения (Коткл.) | 20 мВ/дел…4 В/дел | ||
| Вид входа | открытый, закрытый | ||
| Погрешность установки Коткл. | ±50 мВ … ±20 В | ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы | |
| ±10 мВ … ±20 мВ | Все режимы: ± 5 % от полной шкалы | ||
| Время нарастания | АЦП 8…15 бит: 3,5 нс | ||
| АЦП 16 бит: 5,8 нс | |||
| Входной импеданс | 1 МОм±1% / 13 пФ±1 пФ | ||
| Входное напряжение | ± 10 мВ … ± 20 В (11 диапазонов) | ||
| Постоянное смещение | ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) | ||
| ±2,5 В (диапазоны: 500 мВ, 1, 2 В) | |||
| ±20 В (диапазоны: 5, 10, 20 В) | |||
| Защита от перенапряжения | ± 100 В (DC + ACпик) | ||
| Канал горизонтального отклонения | |||
| Коэф. развертки (Кразв.) | 1 нс…1000 с/дел | ||
| Погрешность установки Кразв. | ±2 ppm (±0,0002 %) | ||
| Режимы работы | Основной, ZOOM окна, X-Y | ||
| Джиттер синхронизации, скз | ≤ 3 пс | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из 4-х каналов, внешняя синхронизация | ||
| Условия запуска развертки | Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый | ||
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) | ||
| Вход внеш. синхронизации | 100 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) | ||
| Аналого-цифровое преобразование | |||
| Разрешение по вертикали | 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо | ||
| Частота дискретизации на канал (однокр. сигнал) | 12 бит | 14 бит | |
| 1 канал | 500 МГц | 125 МГц | |
| 2 канала | 250 МГц | 125 МГц | |
| 3 канала | 125 МГц | 125 МГц | |
| 4 канала | 125 МГц | 125 МГц | |
| Эквивалентная частота дискретизации | 5 ГГц | ||
| Длина памяти (при объедении) | 8 бит: 128 МБ | ||
| ≥ 12 бит: 64 МБ | |||
| Сегментированная память | 10000 сегментов | ||
| Интерполяция | Линейная, Sin X / X | ||
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец (100 МБ) | ||
| Курсорные измерения | |||
| Функции | ΔU; ΔT; 1/ΔT | ||
| Автоматические измерения | |||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | ||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | ||
| Статистика | Минимум, максимум, СКО | ||
| Анализатор спектра | |||
| Диапазон входных частот | 0…100 МГц | ||
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | ||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | ||
| Глубина БПФ | 128…1048576 точек | ||
| Функциональный генератор | |||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03 Гц … 20 МГц | ||
| Погрешн. установки частоты | ±2 ppm (±0,0002 %) | ||
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 50 Ом | ||
| ГКЧ | Прямой/обратный ход | ||
| Калибратор | |||
| Выход калибратора пробников | Меандр 1 кГц, 3 Впик-пик, 600 Ом | ||
| Декодирование | |||
| Формат последов. данных | CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI | ||
| Допусковой контроль | |||
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | ||
| Общие данные | |||
| Источник питания | 2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В) | ||
| Интерфейс | USB 2.0 | ||
| Рабочие условия | Температура: 0°…50°C; Влажность: 5…80% | ||
| Габаритные размеры | 190 × 170 × 40 мм | ||
| Масса | 0,5 кг | ||
Комплект поставки АКИП-75243A:
| Наименование | Количество |
|---|---|
| Цифровой запоминающий USB-осциллограф АКИП-75243A | 1 |
| Кабель Y-USB | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Пробник | 2 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
