- Производитель: Rohde Schwarz
- Код товара: 12633
- Доступность: В наличии
- Оптовая цена: по запросу
-
Розничная цена:
1 957 387₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 1326.2000.54

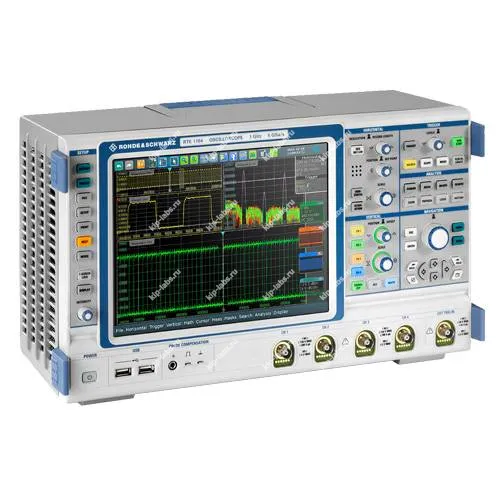

Назначение и принцип: Цифровой осциллограф Rohde & Schwarz RTE1054
Осциллографы семейства R&S RTE от Rohde Schwarz предназначены для выполнения углублённой отладки и проведении анализа в лабораторных условиях, при этом они также применимы в ряде специализированных задач. На практике приборы используются для поэтапной диагностики и верификации электронных схем, что позволяет последовательно выявлять и локализовать неисправности.
Опции смешанных сигналов MSO вместе с модулями анализа протоколов последовательной передачи данных расширяют спектр проверок, доступных инженерам, и тем самым упрощают тестирование аппаратной части различных устройств. В работе эти расширения облегчают проверку как цифровых, так и аналоговых частей системы, что ускоряет цикл отладки.
Опции B200-B214 дают возможность увеличить текущую полосу пропускания прибора (см. раздел информация для заказа). Подробности настройки и заказа отдельных опций доступны в соответствующем разделе документации.
Функциональные опции
Производительность: улучшенная достоверность измерений- Высокая временная разрешающая способность и существенная глубина памяти (частотадискретизации 5 млрд отсчетов/сек, глубина памяти 10 млн отсчетов на канал)
- Быстрое выявление редких сбоев сигнала благодаря высокой частоте обновления дисплея (частота обновления 1 млносц/сек)
- Триггер по конкретным событиям сигнала вместо реагирования на шум (включая уникальную функцию запуска по цифровому сигналу)
- Функция QuickMeas - получение ключевых измерений одним нажатием
- Функция БПФ для быстрой оценки спектральных составляющих сигнала
- Механизм архивации для возврата к предыдущим результатам измерений
- Проверка по маске с настройкой за считанные секунды
- Широкий набор измерительных функций
- Множество готовых прикладных решений
- Полностью настраиваемый интерфейс экрана (функция SmartGrid, пиктограммы сигналов)
- Сенсорный дисплей высокого разрешения (XGA, 1024 x 768 пикселей)
- Быстрый доступ к ключевым инструментам через настраиваемую панель с логически сгруппированными элементами
- Получение детальной информации по сигналу одним касанием (функция FingertipZoom)
- Функция отмены/восстановления для корректировки действий оператора
Сферы использования
При эксплуатации эти осциллографы применяют для пошаговой проверки аппаратной части электронных устройств, в том числе для отладки встроенных систем и анализа последовательных интерфейсов. В работе приборы часто используются при анализе мощности и при исследовании электромагнитных проявлений (анализ ЭМП), что делает их универсальным инструментом для лабораторий и сервисных центров.
При калибровке и настройке рекомендуется учитывать параметры дискретизации и доступные опции самокалибровки; такие подходы повышают воспроизводимость результатов. На практике уместность тех или иных настроек определяется характером тестовой задачи и требованиями к точности измерений.
Технические характеристики цифрового осциллографа Rohde & Schwarz RTE1054
| Параметр | Значения | |||||
|---|---|---|---|---|---|---|
| Система вертикального отклонения | ||||||
| Количество каналов | 4 | |||||
| Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 500 МГц | |||||
| Время нарастания переходной характеристики (Расчетное) | <700 пс | |||||
| Входной импеданс | 50 Ω+/- 1.5 % 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ (Расчетное) | |||||
| Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел на 1 МΩ: от 500 мкВ/дел до 10 В/дел | |||||
| Разрешение АЦП (ENOB) | При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: > 7 бит (Расчетное) | |||||
| Максимальное входное напряжение | на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик) | |||||
| Система горизонтального отклонения | ||||||
| Диапазон временной развертки | от 50 пс/дел до 50 с/дел | |||||
| Погрешность временной развертки | +/- 5·10-6 | |||||
| Задержка между каналами | < 200 пс | |||||
| Система сбора данных | ||||||
| Частота дискретизации (в режиме реального времени) | максимально 5 Гвыб/с на каждом канале | |||||
| Скорость сбора данных (в режиме реального времени) | > 1 млн. осциллограмм/с | |||||
| Глубина памяти (все каналы/на одном канале), млн. точек | ||||||
| Стандартно | 10/40 | |||||
| c опцией RTE-B101 | 20/80 | |||||
| c опцией RTE-B102 | 50/200 | |||||
| Режимы сбора данных | Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) | |||||
| Арифметические операции | Выключены, огибающая, усреднение | |||||
| Система синхронизации | ||||||
| Режимы синхронизации | По импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео Опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC | |||||
| Чувствительность (задание гистерезиса системы запуска) | Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность | |||||
| Операции с осциллограммами | ||||||
| Алгебраические категории | Математические, логические операции, сравнение, частотная область, цифровые фильтры | |||||
| Операции, оптимизированные на аппаратном уровне | +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT | |||||
| Функции анализа и измерений | ||||||
| Функции анализа с аппаратным ускорением | Спектр, гистограмма, испытания на соответствие маске, курсор | |||||
| Функции измерения с аппаратным ускорением | Амплитудные измерения, временные измерения | |||||
| Общие характеристики | ||||||
| Дисплей | Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768 | |||||
| Интерфейсы | USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия 3.0), LAN, DVI-D для внешнего монитора, GPIB (Опционально) | |||||
| Габаритные размеры (Ш-В-Г), мм | 427 × 249 × 204 | |||||
| Масса (номинально, без опций) | 8,6 кг | |||||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 57972-20 |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 36 |
