Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12935
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
216 590₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PP916
Расширенное описание на АКИП-74824 в формате PDF.pdf
Описание типа серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Свидетельство СИ серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf

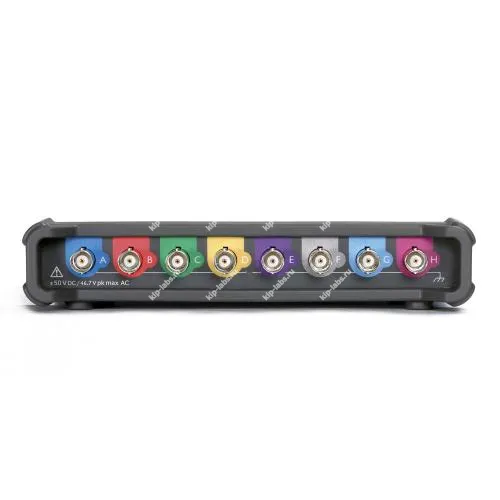

Назначение и принцип: АКИП-74824 - USB-осциллограф восьмиканальный цифровой запоминающий
АКИП-74824 представляет собой цифровой запоминающий осциллограф с восемью каналами, спроектированный для захвата временных рядов электрических сигналов и их последующего анализа на персональном компьютере; при этом обмен данными и управление осуществляются через интерфейс USB. Изготовителем данного прибора является АКИП, а модель относится к группе осциллографы, при этом выпуск данной позиции завершён.
Устройство ориентировано на фиксацию и хранение входных сигналов с возможностью их последующей обработки и визуализации в прикладном ПО; это позволяет переносить обработку данных на вычислительную платформу пользователя. При эксплуатации важно учитывать, что прибор предназначен для работы в составе системы с ПК и периферией.
Функциональные опции
При выполнении измерений прибор обеспечивает одновременное получение данных с восьми каналов, что позволяет проводить параллельный мониторинг нескольких точек системы и осуществлять запись с предусловием и с последующей триггерной фрагментацией.
- Восьмиканальный ввод сигналов для параллельного мониторинга нескольких точек.
- Интерфейс USB для передачи данных и управления с ПК.
- Цифровая память для записи и последующего воспроизведения траекторий сигнала.
- Гибкие триггерные режимы и настройки задержки записи.
- Набор базовых инструментов для измерения уровней, времени и амплитуды.
- Совместимость с прикладным программным обеспечением под управление с компьютера.
При эксплуатации рекомендуется контролировать дискретность входных каналов и регулярно выполнять процедуру самокалибровки для поддержания повторяемости результатов; это упрощает сравнение данных при выполнении серийных проверок. Нейтрально отмечаем, что соблюдение регламентных операций повышает стабильность измерений.
Сферы использования
На практике данный осциллограф применяют при отладке печатных плат и при проверках интерфейсных цепей, тем самым ускоряя локализацию неисправностей и позволяя документировать динамику сигналов в режиме реального времени. В работе прибор используется как вспомогательный инструмент для контроля качества и тестирования узлов в процессе разработки.
- Разработка и отладка электронных устройств.
- Лабораторные исследования в учебных и научно‑исследовательских учреждениях.
- Сервисное обслуживание и диагностика промышленных систем.
- Контроль и верификация цифровых и аналоговых интерфейсов.
Статус модели: производство прекращено.
Описание осциллографа АКИП-74824:
USB-осциллограф АКИП-74824 предназначен для измерения амплитудных и временных характеристик сигналов, выполнения спектрального анализа и отображения последовательностей цифровых интерфейсов; при этом возможна как локальная визуализация на ПК, так и экспорт данных для дальнейшей обработки. При калибровке и анализе удобно использовать прикладное ПО, которое поддерживает широкий набор форматов и режимов отображения.
Ключевой конструктивной особенностью является наличие 8 аналоговых каналов и 12 битного АЦП, что обеспечивает повышенную разрешающую способность при измерениях амплитуды и времени. При эксплуатации уместна периодическая проверка согласованности каналов и их параметров для стабильной работы.
Отличительные особенности АКИП-74824:
- «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ/ СПФ) + анализ последовательных данных ;
- Осциллограф: 8 каналов;
- Полоса пропускания: 20 МГц;
- Частота дискретизации до 80 МГц;
- Разрешение АЦП: 12 бит (до 16 бит в реж ERES);
- Макс. частота дискретизации: 80 МГц (для однокр. сигнала при исп. 1-4 каналов);
- Макс. объем памяти: 256 МБ (делится между активными каналами);
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x6500);
- НЧ фильтр в полной полосе пропускания;
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, при исп. ресурсов SDK - дискретизация и длина файла определяется системными параметрами ПК и макс. может достигать 160 МГц;
- Функциональный генератор (до 1 МГц/ плюс-минус2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
- Формирование сигналов СПФ/ AWG(до 1 МГц/ плюс-минус2 В): ЦАП 14 бит, частота дискретиз. до 80 МГц, память до 16 кБ;
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ;
- Автоизмерения (15 параметров); курсорные измерения (дельта U; дельта T; 1/дельта T);
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число пи);
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
- Допусковый контроль (тест по маске);
- Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
- Гарантия 5 лет;
- Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.
Технические хараетристики осциллографа АКИП-74824:
| Параметр | Значение |
|---|---|
| Канал вертикального отклонения | |
| Число входных каналов | 8 |
| Полоса пропускания ( - 3 дБ) | 0...20 МГц (диапазоны от 50 мВ до 50 В) 0...10 МГц (диапазоны от 10 мВ до 20 мВ) |
| Коэффициент отклонения (К откл.) | 2 мВ/дел... 10 В/дел |
| Вид входа | Открытый, закрытый |
| Погрешность установки К откл. | ± 1 % от полной шкалы ± 300 мкВ |
| Время нарастания | ≤ 17,5 нс (диапазоны от 50 мВ до 50 В) ≤ 35,0 нс (диапазоны от 10 мВ до 20 мВ) |
| Входное сопротивление | 1 МОм/19 пФ |
| Максимальное входное напряжение | ± 50 В |
| Постоянное смещение | ± 250 мВ (диапазоны от 10 мВ до 500 мВ) ± 2,5 В (диапазоны от 1 В до 5 В) ± 25 В (диапазоны от 10 В до 50 В) |
| Защита входа | ± 100 В (DC + AC пик) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (К разв.) | 20 нс ... 5000 с/дел |
| Погрешность установки К разв. | ± 20 ppm (± 0,002 %) |
| Режимы работы | Основной, ZOOM окно, X - Y |
| Синхронизация | |
| Источники синхросигнала | Любой из 8-х каналов (A/H) |
| Условия запуска развертки | Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант |
| Режим запуска | Однократный , ждущий, автоколебательный, без синхронизации, сегментированная развертка |
| Уровень запуска | В полном диапазоне входного напряжения |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 12 бит (16 бит в режиме ERES ) |
| Частота дискретизации (однократный сигнал ) | 80 МГц (при использовании от 1 до 4 каналов) 40 МГц (при использовании от 5 до 8 каналов) |
| Длина памяти | 256 МБ (делится между активными каналами) |
| Интерполяция | Линейная, Sin (X) / х |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) |
| Измерение | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматическое измерение | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/ - ширина импульса, +/ - скважность, задержка |
| Статистика | Ма ксимум, минимум, среднее, СКО |
| Математика | |
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay |
| Операторы | Любой кан. , опорная осциллогр . (ref), время, число - π (пи) |
| Функциональный генератор | |
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение ( DC ) , Sin (х) / x, колоколообразный, бел. шум, ПСП/ PRBS |
| Диапазон частот | 0,03 Гц ... 1 МГц |
| Погрешность установки частоты | ± 20 ppm (± 0,002 %) |
| Выходной уровень | ± 2 В |
| Погрешность установки уровня | ± 1 % от полной шкалы |
| Выходное сопротивление | 600 Ом |
| Защита от перенапряжения | ± 10 В |
| Генератор сигналов произвольной формы - AWG | |
| Частота дискретизации | 80 МГц |
| Длина памяти СПФ | 16 кБ |
| Разрешение ЦАП | 14 бит |
| Диапазон частот | 1 МГц |
| Время нарастания | 150 нс |
| Декодирование последовательных данных | |
| Формат данных | CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay |
| Допусковый контроль | |
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее количество тестов |
| Общие данные | |
| Источник питания | USB порт |
| Интерфейс | USB 3.0 ( совместимый с USB 2.0/1.1 ) |
| Габаритные размеры | 190 × 170 × 40 мм |
| Масса , не более | 0,55 кг |
Комплект поставки АКИП-74824:
| Наименование | Количество |
|---|---|
| USB-осциллограф АКИП-74824 | 1 |
| Кабель USB 3.0 | 1 |
| ПО + руководство по эксплуатации на CD - диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
