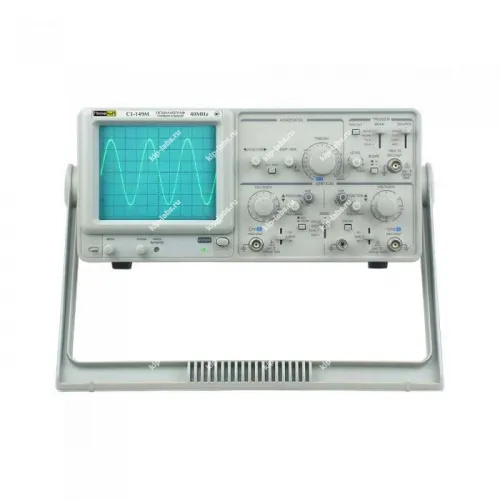

Описание модели: Осциллограф универсальный ПрофКИП С1-149М
Модель Осциллограф универсальный ПрофКИП С1-149М служит для записи и анализа электрических сигналов, при этом аппарат сочетает набор базовых измерительных функций с удобной системой управления; производитель - ПрофКИП, а по назначению устройство относится к осциллографам.
Конструкция корпуса и расположение органов управления рассчитаны на работу в лабораторных помещениях и на сервисных участках. Это облегчает настройку и выполнение измерительных процедур.
При необходимости обращают внимание на параметры дискретности. Это касается также наличия коммуникационных интерфейсов, поскольку они влияют на интеграцию прибора в измерительные комплексы. При необходимости возможна проверка соответствия дискретности и интерфейсов рабочим требованиям.
Преимущества
- Функционал охватывает типовые задачи по измерению и диагностике сигналов;
- Эргономично выполненная передняя панель упрощает проведение последовательных замеров;
- Прибор годится для эксплуатации как в стационарных условиях, так и в полевых работах;
- Интеграция в состав измерительных систем упрощается при наличии требуемых интерфейсов.
Область применения
- использование в лабораторных испытаниях и при проведении научных исследований;
- производственный контроль и пусконаладочные работы;
- сервисное обслуживание и диагностика электронных и радиоэлектронных устройств;
- применение в учебных стендах и демонстрационных занятиях.
Краткое описание осциллографа ПрофКИП С1-149М:
Прибор рассчитан на исследование электрических сигналов в диапазоне частот 0 МГц … 40 МГц, при этом отображение производится на экране электронно-лучевой трубки (ЭЛТ) и выполняются измерения амплитудных и временных параметров по делениям шкалы.
ПрофКИП С1-149М применяют при ремонте, обслуживании и локализации неисправностей радиоэлектронной аппаратуры, в том числе на труднодоступных объектах. Аппарат
Технические характеристики ПрофКИП С1-149М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 12 кВ |
| Z-вход | |
| Входной сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Y-ATT | переключатель |
| Чувствительность | х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов) |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 40 МГц (открытый вход) 10 Гц … 40 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Время нарастания | х1: ≤ 8,75 нс х5: ≤ 25 нс |
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0, мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (АС) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц …2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 20 В /дел ±4% |
| Частотный диапазон Х-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
| Общие данные | |
| Питание | 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц |
| Габаритные размеры | 310х 150 х 455 мм |
| Вес | 8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-149М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49645-12 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
