Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12939
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
203 280₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PP963
Расширенное описание на АКИП-73404D в формате PDF.pdf
Описание типа серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Свидетельство СИ серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf

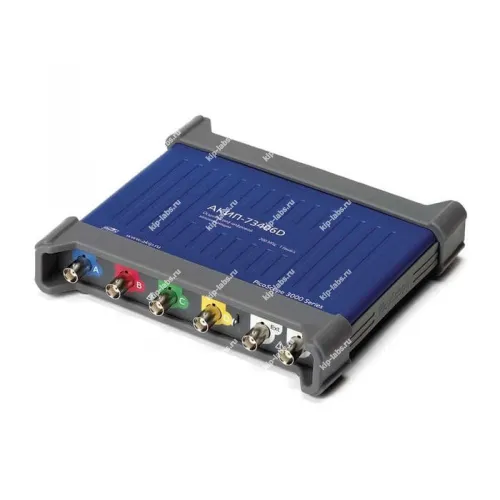

Кратко о модели: АКИП-73404D - USB-осциллограф смешанных сигналов цифровой запоминающий
Прибор АКИП-73404D, выпущенный АКИП, представляет собой USB-осциллограф смешанных сигналов с цифровой системой запоминания, предназначенный для анализа как аналоговой, так и цифровой части сигналов; при этом он подключается к компьютеру через USB, что даёт возможность применять специализированное программное обеспечение для визуализации, измерительных операций и архивирования данных.
Устройство относится к классу осциллографы. Оно рассчитано на использование на рабочих местах инженеров и в лабораторных помещениях.
Ключевые особенности
- Интерфейс USB для связи с персональным компьютером и передачи полученных измерений.
- Поддержка смешанных сигналов, что позволяет одновременно наблюдать аналоговые и цифровые линии.
- Цифровая система записи для захвата форм сигналов и последующего их анализа.
- Взаимодействие с прикладным ПО для отображения, выполнения измерений и сохранения результатов.
- Компактный корпус, удобный как для настольного применения, так и для работы в полевых условиях.
Где применяется
- Отладка и тестирование электронных плат и модулей на этапах разработки.
- Использование в исследовательских лабораториях для анализа временных и логических характеристик сигналов.
- Сервисное обслуживание и диагностика устройств при ремонте.
- Применение в учебных курсах по электронике и цифровой технике для демонстрации практических измерений.
За счёт этого уместность параметров дискретизации и глубины памяти следует оценивать с учётом конкретной прикладной задачи; в ряде ситуаций полезна функция самокалибровки, причём её необходимость определяется условиями проведения измерений.
Описание USB-осциллографа АКИП-73404D:
Серия АКИП-73000D объединяет в своём составе два типа генераторов: функциональный генератор и генератор произвольных форм (СПФ). Таким образом, прибор сочетает возможности обычного ФГ и AWG.
В память функционального генератора загружено 10 типов форм сигналов (синус, меандр, треугольник и др.), которые могут синтезироваться с частотой 1 МГц и иметь выходной уровень до 2 В. Для СПФ частота дискретизации составляет 20 МГц, длина памяти - 32 кБ, а вертикальное разрешение ЦАП равно 12 бит.
Осциллографы серии АКИП-734040D обеспечивают одновременную работу входных каналов в различных комбинациях статусов каждого из них. Варианты режимов включают: осциллограф (аналоговые и цифровые каналы) / генератор, генератор / анализатор спектра, осциллограф (аналоговые и цифровые каналы)/ анализатор спектра, что выбирается пользователем.
Под управлением внешнего ПК встроенный логический пробник в сочетании с цифровым USB-осциллографом предоставляет расширенные возможности по сбору и анализу цифровых последовательностей; благодаря этому упрощается настройка электроники, отладка и диагностика многоканальных цифровых систем в полевых условиях.
Отличительные особенности АКИП-73404D:
- «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG);
- Осциллограф: 4 канала + 16 цифровых каналов;
- Полоса пропускания: 70 МГц;
- Максимальная частота дискретизации: 1 ГГц (для однократного сигнала при объединении каналов), эквивалентная 2,5 ГГц;
- Максимальный объем памяти: 128 МБ;
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended);
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ;
- Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
- Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретиз. 20 МГц, память 32 кБ;
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x2.000.000);
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК;
- Автоизмерения (более 20 параметров); курсорные измерения (дельта U; дельта T);
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
- Допусковый контроль (тест по маске);
- Интерфейс USB 3.0;
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битный).
Технические характеристики осциллографа АКИП-73404D:
| Параметр | Значения |
|---|---|
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (АНАЛОГОВЫЕ КАНАЛЫ) | |
| Число входных каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…70 МГц |
| Время нарастания, не более | 5,0 нс |
| Коэффициент отклонения (Коткл.) | 4 мВ/дел…4 В/дел |
| Вид входа | открытый, закрытый |
| Погрешность установки Коткл | +/- 3 % |
| Входное напряжение | +/- 20 мВ … +/- 20 В |
| Диапазон установки смещения | +/- 250 мВ (входящее напряжение: +/- 20 мВ … +/- 200 мВ) +/- 2,5 В (входящее напряжение: +/- 500 мВ … +/- 2 В) +/- 20 В (входящее напряжение: +/- 5 В … +/- 20 мВ) |
| Входное сопротивление | 1 МОм / 14 пФ |
| Защита от перенапряжения | +/- 100 В DC + ACпик |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки (Кразв.) | 1 нс…5000 с/дел |
| Погрешность установки Кразв | ± 50 ppm (± 0,005 %) |
| Режимы работы | Основной, ZOOM окно, X-Y |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации (кроме MSO) |
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон |
| Режим запуска | Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) |
| Частота дискретизации (однократный сигнал) | 1 ГГц (вкл. 1 аналоговый канал); 500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты*) 250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты*) 125 МГц (вкл. все аналоговые и цифровые порты*) |
| Эквивалентная частота дискретизации | 2,5 ГГц |
| Длина памяти (максимальная) | 128 МБ |
| Интерполяция | Линейная, Sin (X) / х |
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
| Функции | дельта U; дельта T; 1/дельта T |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0…70 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ | 2…1048576 точек |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | |
| Формы выходных сигналов | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
| Диапазон частот | 0,03 Гц … 1 МГц |
| Выходной уровень | +/-2 В; погрешность 1%, на нагрузке 600 Ом |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
| Частота дискретизации | 20 МГц |
| Длина памяти СПФ | 32 кБ |
| Разрешение ЦАП | 12 бит |
| Время нарастания/спада | менее 120 нс |
| КАЛИБРАТОР | |
| Выход калибровки пробников | Меандр 1 кГц, 2 Впик-пик, 600 Ом |
| ДЕКОДИРОВАНИЕ | |
| Формат последовательных данных | CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB (single-ended) |
| ДОПУСКОВЫЙ КОНТРОЛЬ | |
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее количество тестов |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | Разъем USB или адаптер напряжения AC/DC (1,5 А, 5 В)* |
| Интерфейс | USB 3.0 (USB 2.0 совместимый) |
| Габаритные размеры | 190 х 170 х 40 мм |
| Масса | 0,5 кг |
Комплект поставки АКИП-73404D:
| Наименование | Количество |
|---|---|
| USB осциллограф цифровой запоминающий АКИП-73404D | 1 |
| Кабель USB 3.0 | 1 |
| Адаптер питания | 1 |
| Пробники | 4 |
| Сдвоенный кабель USB 2.0 | 1 |
| ПО на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
