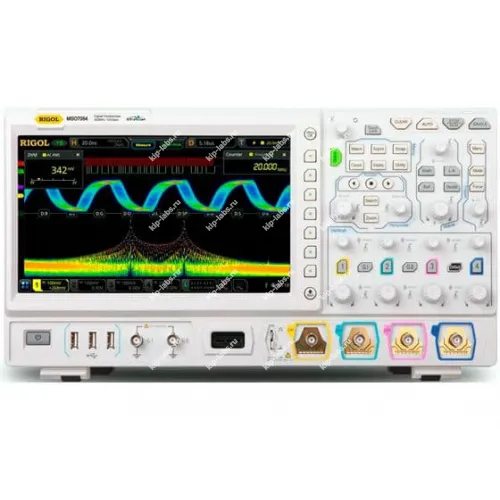

Осциллограф цифровой запоминающий RIGOL DS7014

Назначение и принцип: Осциллограф цифровой запоминающий RIGOL DS7014

Устройство RIGOL DS7014 - это многофункциональный цифровой запоминающий осциллограф с высокой производительностью, при этом гибкий пользовательский интерфейс реализован благодаря архитектуре обработки UltraVision II, специализированным микросхемам Phoenix и крупному цветному сенсорному дисплею; данная информация подтверждается производителем RIGOL.

В одном корпусе размещены пять самостоятельных измерительных модулей, что делает прибор интегрированным средством для анализа сигналов, при этом его функциональные возможности покрывают ряд типичных задач для осциллографы.

Функциональные опции

• цифровой вольтметр,
• высокоточный частотомер
• анализатор цифровых протоколов.

Прибор оснащён 4 входными аналоговыми каналами и одним каналом внешнего запуска; полоса пропускания по частоте составляет до 100 МГц. Это даёт возможность достигать максимальной частоты дискретизации 10 мвыб/сек при использовании одного входа, 5 мвыб/сек при работе двух каналов и 2,5 мвыб/сек при задействовании всех четырёх каналов.

В практической работе доступны инструменты для детального анализа и визуализации входных сигналов: декодирование последовательных протоколов, дополнительные условия по запуску, расширенные режимы БПФ, а также отображение интенсивности в цветовой градации и в виде гистограмм, что позволяет быстрее выявлять особенности сложных форм сигнала.

Высокое отношение частоты дискретизации к полосе пропускания, большая длина записи и чёткое представление формы на 10.1" сенсорном экране обеспечивают удобство просмотра. При этом быстрый захват осциллограмм и развитые средства анализа упрощают исследование как импульсных, так и периодических сигналов.

Ряд характеристик в штатной конфигурации приближен к практическим пределам, обусловленным современным состоянием цифровой электроники; при этом для расширения возможностей доступны дополнительные аксессуары, программные модули и прикладное ПО.

Нейтрально отмечаем возможность использования дискретной регистрации и опций самопроверки при интеграции прибора в существующие измерительные системы.

Сферы использования

При эксплуатации DS7014 его применяют в лабораторных исследованиях, на производственных испытаниях и при отладке электронных устройств; при калибровке возможна локальная самопроверка, а при необходимости прибор интегрируют в автоматизированные стенды. На практике дискретность регистрации и поддержка внешних интерфейсов упрощают адаптацию к корпоративным измерительным сетям.

Ключевые технические параметры осциллографа RIGOL DS7014:

• Количество входных аналоговых каналов - 4 - базовый блок и канал внешнего запуска;
• Полоса пропускания до 100 МГц. Опционально - увеличение максимальной границы;
• Время нарастания (Rising time (typical)) - от 3,50 нс;
• Максимальная частота дискретизации в режиме реального времени 10 Гвыб.сек ;
• Максимальная скорость регистрации до 600 000 осциллограмм в секунду;
• Глубина памяти (базовое значене) : 100 М точек (50 М точек - два канала; 25 М точек - четыре канала);
• Губина памяти (опционально) : до 500 М точек (250 М точек - два канала; 125 М точек - четыре канала);
• Возможность записи и воспроизведения до 450 000 кадров в режиме реального времени и непрерывной записи и воспроизведения осциллограмм;
• Инновационная технология воспроизведения и анализа от Rigol - UltraVision II;
• Дисплей: цветной, ЖК, сенсорный, диагональ 10.1 " (20 см) , разрешение 1024х600;
• Гарантия: 3 года.
