Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12941
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
95 920₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PP962
Расширенное описание на АКИП-73403D в формате PDF.pdf
Описание типа серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Свидетельство СИ серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Назначение и принцип: АКИП-73403D - USB-осциллограф смешанных сигналов цифровой запоминающий
Один цифровой порт этого прибора эквивалентен восьми цифровым линиям. Частота дискретизации, указанная для порта, применяется к каждой линии отдельно, и такие конструктивные решения реализованы в модели АКИП.
Например, при заданной дискретизации порта 125 МГц каждая линия будет обрабатываться с частотой 125 МГц, при этом практическая полоса одного канала ограничена 25 МГц (Полоса пропускания = частота дискретизации/5), и подобные характеристики свойственны устройствам из раздела осциллографы.
Блок питания включён в комплект поставки только 4‑канальных версий. При эксплуатации при питании от AC/DC адаптера либо от USB‑порта с выходным током не менее 1200 мА становятся доступны все четыре канала, а при использовании USB‑порта с выходным током ниже 1200 мА активны лишь два канала.
Функциональные опции
- Один цифровой порт соответствует восьми цифровым каналам; частота дискретизации, заданная для порта, применяется отдельно к каждой линии.
- Иллюстрация расчёта: при дискретизации порта 125 МГц полоса одного канала составит 25 МГц (Полоса пропускания = частота дискретизации/5).
- 4‑канальная версия комплектуется AC/DC адаптером; при питании через USB для активации всех четырёх каналов требуется выходной ток не менее 1200 мА.
- Если USB‑порт обеспечивает ток менее 1200 мА, то функционируют только два канала.
Сферы использования
На практике прибор используют для анализа цифровых шин и контроля смешанных сигналов на лабораторных и сервисных стендах; дискретизация и расчёт полосы пропускания при этом остаются ключевыми параметрами для корректных измерений. При калибровке и наладке оборудования следует учитывать требования к питанию 4‑канальной модификации, поскольку это влияет на доступность всех каналов.
При эксплуатации уместно обращать внимание на дискретность выборки и возможности самокалибровки, что позволяет избежать неточностей при длительных измерениях.

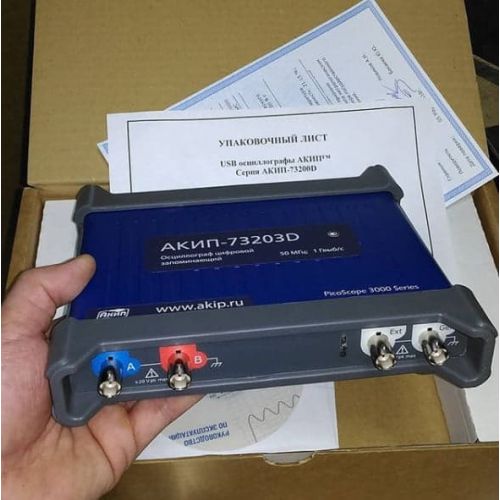

Описание USB-осциллографа АКИП-73403D:
Серия АКИП-73000D объединяет два типа генераторов. Это функциональный генератор и генератор произвольных форм (СПФ).
В память функционального генератора предустановлено 10 типовых форм сигнала (синус, меандр, треугольник и др.), которые можно синтезировать с частотой до 1 МГц и выходным уровнем до 2 В. Генератор произвольных форм (СПФ) имеет частоту дискретизации 20 МГц, длину памяти 32 кБ и разрешение ЦАП по вертикали 12 бит.
АКИП-73403D поддерживает одновременную работу входных каналов в различных сочетаниях по выбору пользователя: осциллограф (аналого- и цифровые каналы) совместно с генератором, генератор вместе с анализатором спектра либо осциллограф с анализатором спектра. Это обеспечивает выполнение автоматических и курсорных измерений входного сигнала и установку параметров выходного сигнала генератора.
Под управлением внешнего ПК встроенный логический пробник в сочетании с USB‑осциллографом расширяет возможности по сбору и анализу цифровых последовательностей, что облегчает отладку, настройку и диагностику многоканальных цифровых систем в полевых условиях.
Отличительные особенности АКИП-73403D:
- «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)
- Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO)
- Полоса пропускания: 50 МГц, 70 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
- Макс. объем памяти: от 64 МБ до 512 МБ (в зав. от модели)
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended)
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ
- Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
- Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретиз. 20 МГц, память 32 кБ
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x2.000.000)
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК
- Автоизмерения (более 20 параметров); курсорные измерения (U; T)
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число )
- Допусковый контроль (тест по маске)
- Интерфейс USB 3.0
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
- Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.
Технические характеристики осциллографа АКИП-73403D:
| Параметр | Значения |
|---|---|
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (АНАЛОГОВЫЕ КАНАЛЫ) | |
| Число входных каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…50 МГц |
| Время нарастания, не более | 7,0 нс |
| Коэффициент отклонения (Коткл.) | 4 мВ/дел…4 В/дел |
| Вид входа | открытый, закрытый |
| Погрешность установки Коткл | +/- 3 % |
| Входное напряжение | +/- 20 мВ … +/- 20 В |
| Диапазон установки смещения | +/- 250 мВ (входящее напряжение: +/- 20 мВ … +/- 200 мВ) +/- 2,5 В (входящее напряжение: +/- 500 мВ … +/- 2 В) +/- 20 В (входящее напряжение: +/- 5 В … +/- 20 мВ) |
| Входное сопротивление | 1 МОм / 14 пФ |
| Защита от перенапряжения | +/- 100 В DC + ACпик |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки (Кразв.) | 1 нс…5000 с/дел |
| Погрешность установки Кразв | ± 50 ppm (± 0,005 %) |
| Режимы работы | Основной, ZOOM окно, X-Y |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации (кроме MSO) |
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон |
| Режим запуска | Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) |
| Частота дискретизации (однократный сигнал) | 1 ГГц (вкл. 1 аналоговый канал); 500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты*) 250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты*) 125 МГц (вкл. все аналоговые и цифровые порты*) |
| Эквивалентная частота дискретизации | 2,5 ГГц |
| Длина памяти (максимальная) | 64 МБ |
| Интерполяция | Линейная, Sin (X) / х |
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
| Функции | дельта U; дельта T; 1/дельта T |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0…50 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ | 2…1048576 точек |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | |
| Формы выходных сигналов | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
| Диапазон частот | 0,03 Гц … 1 МГц |
| Выходной уровень | +/-2 В; погрешность 1%, на нагрузке 600 Ом |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
| Частота дискретизации | 20 МГц |
| Длина памяти СПФ | 32 кБ |
| Разрешение ЦАП | 12 бит |
| Время нарастания/спада | менее 120 нс |
| КАЛИБРАТОР | |
| Выход калибровки пробников | Меандр 1 кГц, 2 Впик-пик, 600 Ом |
| ДЕКОДИРОВАНИЕ | |
| Формат последовательных данных | CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB (single-ended) |
| ДОПУСКОВЫЙ КОНТРОЛЬ | |
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее количество тестов |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | Разъем USB или адаптер напряжения AC/DC (1,5 А, 5 В)* |
| Интерфейс | USB 3.0 (USB 2.0 совместимый) |
| Габаритные размеры | 190 х 170 х 40 мм |
| Масса | 0,5 кг |
Комплект поставки АКИП-73403D:
| Наименование | Количество |
|---|---|
| USB осциллограф цифровой запоминающий АКИП-73403D | 1 |
| Кабель USB 3.0 | 1 |
| Адаптер питания | 1 |
| Пробники | 4 |
| Сдвоенный кабель USB 2.0 | 1 |
| ПО на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
