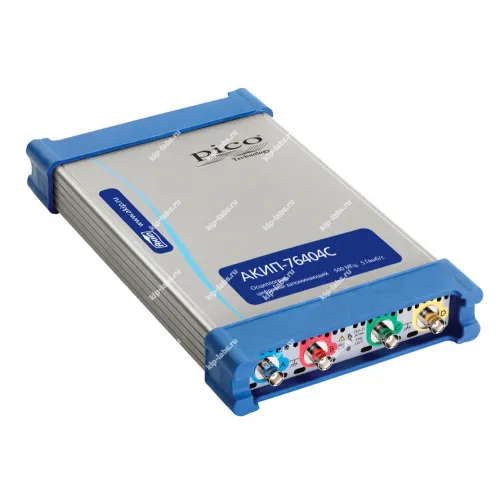

Описание модели: АКИП-76404D - USB осциллограф цифровой запоминающий
АКИП-76404D представляет собой USB-цифровой запоминающий осциллограф для фиксации электрических сигналов и их последующей обработки, при этом подключение к персональному компьютеру через USB-интерфейс облегчает сохранение и дальнейшую обработку полученных измерений.
Поставляемое программное обеспечение отображает осциллограммы, предоставляет средства настройки триггеров и выполняет запись данных для последующего анализа. Также модель соответствует задачам, типичным для раздела осциллографы.
При необходимости результаты измерений можно интегрировать с внешними приложениями, что позволяет организовать обмен данными между различными программными средствами.
Преимущества
- Соединение с ПК через USB-интерфейс.
- Цифровая запись осциллограмм с возможностью последующей обработки.
- Набор инструментов для регулировки триггеров и параметров измерения.
- Удобные средства архивации и экспорта измерительных данных.
Область применения
- лабораторные измерения и НИОКР.
- диагностика и ремонт электроники.
- образовательные лаборатории и практические занятия.
- контроль технологических процессов и испытания компонентов.
Техническое описание АКИП-76404D:
АКИП-76404D - модель с высоким уровнем точности, рассчитанная на применение в ремонтных мастерских, учебных заведениях и научно-исследовательских лабораториях. Кроме того, прибор доступен радиолюбителям, заинтересованным в изучении колебательных процессов.
Работа устройства основана на высокоскоростном аналого-цифровом преобразовании входного сигнала и последующей цифровой обработке микропроцессором, что позволяет сохранять данные в памяти. Обработанные фрагменты выводятся на экран внешнего персонального компьютера (ПК).
Полосы пропускания и дискретизация
Серия АКИП-7640 с полосами пропускания от 250 МГц до 500 МГц в сочетании с высокой частотой дискретизации реального времени 5 Гвыб/с позволяет захватить и отобразить однократные сигналы и пульсации с временным разрешением 200 пс. Режим эквивалентного времени (ETS) увеличивает дискретизацию до максимальной скорости 50 Гвыб./с, обеспечивая временное разрешение до 20 пс для периодических сигналов.
Для повышения точности обработки и управления результатами АКИП-76400 использует цифровое увеличение (zoom) до 100 млн. раз с применением двух методов масштабирования, что позволяет детально изучать участки сигнала. В меню присутствуют кнопки прямой цифровой растяжки и режим «Окно просмотра», благодаря которым можно увеличить отображение нужных участков осциллограмм простым перетаскиванием мышью.
Уместность выбранной дискретизации следует оценивать в зависимости от решаемых задач. При анализе обмена данными также учитывают доступные интерфейсы, такие как USB или RS-232C.
Отличительные особенности АКИП-76404D:
- «5 в 1»: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG – с инд. D), анализатор последовательных данных
- 4 кан, ПП до 250/350/500 МГц, макс. дискретиз. 5 Гвыб/с, память до 2 ГБ
- Расширенное меню синхронизации и интеллектуального запуска
- Цифровая растяжка (до x100 млн.)
- Анализатор спектра (в полной полосе пропускания)
- Генератор сигналов произв. формы/AWG (20 МГц/200 Mвыб/с /12бит /память 64 kS)
- Высокоскоростной интерфейс USB 3.0
- Допусковый контроль (тест по маске)
- Декодирование: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
Технические характеристики осциллографа АКИП-76404D:
| Параметр | Значение | ||
|---|---|---|---|
| Канал вертикального отклонения | |||
| Число входных каналов | 4 | ||
| Полоса пропускания ( - 3 дБ) | 0... 500 МГц | ||
| Коэф. отклонения (К откл. ) | 10 мВ/дел... 4 В/дел | ||
| Вид входа | 1 МОм: открытый, закрытый; 50 Ом: закрытый | ||
| Погрешность установки К откл. | ± 3 % | ||
| Время нарастания, не более | 700 пс | ||
| Входное сопротивление | МОм / 10 пФ ; 50 Ом | ||
| Максимальное входное напряжение | 20 В – 1 МОм; 5 В – 50 Ом | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки (К разв. ) | 1 нс...5000 с/дел | ||
| Погрешность установки К разв. | ± 5 ppm ( ± 0,0005 %) | ||
| Режимы работы | Основной, ZOOM окн о , X - Y | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из 4 - х каналов ( A / B / C / D ), вх. внеш. синхр ( AUX In ) | ||
| Условия запуска развертки | Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант. | ||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхронизации, рапид (сегмент . развертка ), эквивалентный. | ||
| Уровень запуска | В полном диапазоне входного напряжения. | ||
| Аналого-цифровое преобразование | |||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES ) | ||
| Частота дискретизации (однократный сигнал ) | 5 Г Г ц (при объединении каналов ) 2,5 ГГц * – в 2 - х канальном; 1,25 ГГц – в 4 - х канальном * - при активации каналов A или B и C или D | ||
| Эквивалентная частота дискретизации | 50 ГГц | ||
| Длина памяти (при объедении ) | 1 ГБ / 2 ГБ | ||
| Интерполяция | Линейная, Sin ( X ) / х | ||
| Режимы сбора данных | Выборка , послесвечение , цифровой самописец | ||
| Курс. измерения | |||
| Функции | ΔU ; ΔT ; 1/ΔT | ||
| Автоматические измерения | |||
| По вертикали | Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе. | ||
| По горизонтали | Частота; период; время нарастания и спада; + / - ширина импульса, + / - скважность, задержка. | ||
| Математика | |||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, co sh, tanh, freq, derivative, integral, min, max, average, peak, delay. | ||
| Операторы | Любой канал ( A / B / C / D ), опорная осциллографа ( ref ), время, число - π (пи) | ||
| Анализатор спектра | |||
| Диапазон входных частот | 0...500 МГц | ||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика. | ||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. | ||
| Глубина БПФ | 128...1.048.576 точек (1 М) | ||
| Функциональный навигатор | |||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03Гц...20 МГц | ||
| Разрешение ЦАП | 12 бит | ||
| Выходной уровень | 250 мВ ... 2 В (на нагрузку 50 Ом) | ||
| Погрешность | ± 1% | ||
| Генератор сигналов произвольной формы AWG ("D") | |||
| Диапазон частот | 0,03 Гц ... 20 МГц | ||
| Длина памяти СПФ | 10...64 Кб точек | ||
| Стандартные выходные сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая ), Sin (х) / x , колоколообразный, бел. шум, постоянное напряжение , ПСП ( PRBS ) | ||
| Разрешение ЦАП | 12 бит | ||
| Выходной уровень | 250 мВ ... 2 В; погрешность 1%, на нагрузке 50 Ом | ||
| Диапазон постоянного смещения | ± 1 В | ||
| Калибратор | |||
| Частота и форма | 1 кГц / меандр (для калибровк и пробников ) | ||
| Амплитуда | 2 В пик - пик | ||
| Выходной импеданс | 600 Ом (защита выхода ± 5В ( AC + DC )) | ||
| Декодирование послед. данных | |||
| Скорость передачи данных | 10 кб/с ... 1 Мб/с | ||
| Пороговый уровень | Настраиваемый (авто или ручной) | ||
| Формат данных | CAN, LIN, I2C, I2S, UART/RS - 232, SPI , FlexRay | ||
| Допусковой контроль | |||
| Горизонтальное разрешение | 1000 ... 10000 точек | ||
| Статистика (Годен / Не годен) | В допуске, не в допуске, общее количество тестов. | ||
| Общие данные | |||
| Источник питания | 12 В ± 5%, максимально потребляемый ток 4 А ( сетевой адаптер AC / DC ~220 В ) | ||
| Интерфейс | USB 3 .0 ( совместимый с USB 2.0/1.1 ) | ||
| Габаритные размеры | 170 × 283 × 40 мм | ||
| Масса | 1,3 кг | ||
Комплект поставки осциллографа АКИП 76404D:
| Наименование | Количество |
|---|---|
| USB осциллограф цифровой запоминающий USB осциллограф АКИП-76404D | 1 |
| Кабель USB 3.0 | 1 |
| Адаптер питания | 1 |
| Пробники | 4 |
| Жесткая сумка из пластика | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
