- Производитель: Hantek
- Код товара: 12414
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
26 260₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO5072P

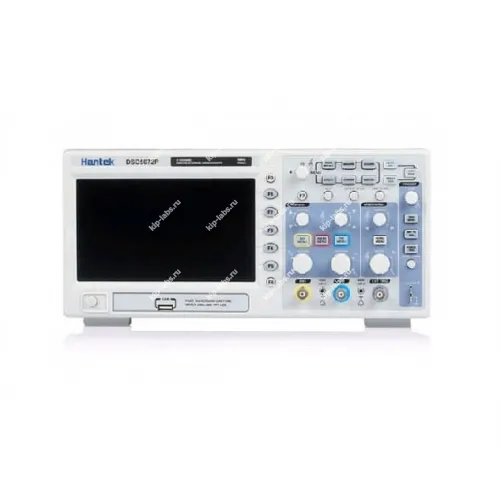

Назначение и принцип: Hantek DSO5072P настольный осциллограф
Устройство предназначено для визуального контроля и анализа электрических сигналов при разработке и наладке электронных цепей, при этом модель выпускает Hantek как настольный осциллограф для лабораторного и сервисного использования.
Аппарат имеет промышленный корпус с эргономичной компоновкой органов управления; отдельные клавиши выделены для каждого канала, установки времени, управления триггером и мультиметра. В работе это упрощает последовательность настройки и ускоряет переключение режимов, а для удобства работы с приборами предусмотрена интеграция в систему диагностики через осциллографы.
Для отображения сигналов применён большой дисплей: 7 дюймов с разрешением 800*480, что позволяет подробно отслеживать форму и поведение входного сигнала. Интерфейс включает USB 2.0 и usb host, благодаря чему прибор легко управляется с ПК и передаёт данные на внешние накопители.
Скорость обновления экрана достигает 2500 кадров, что улучшает визуализацию редких событий; частота дискретизации составляет 1ГГц в реальном режиме. В эквивалентном режиме доступна дискретизация до 25ГГц, что расширяет диапазон изучаемых сигналов.
В инструмент встроены спектральный анализ через FFT, арифметические операции (+, -, *, /) и режим X–Y; доступно 23 вида автоматических измерений и проверка по шаблону. Разнообразные режимы триггера, в том числе видео триггер и отдельная база времени для ALT, позволяют одновременно наблюдать два сигнала с разной частотой, тем самым упрощая анализ сложных временных соотношений. Запись и сохранение сигналов выполняются напрямую с прибора для последующего анализа и документооборота.
На практике обращают внимание на дискретность выборки и последовательность измерительных операций; при калибровке обычно проверяют соответствие опорных сигналов и стабильность входных каналов.
Функциональные опции
- Промышленный дизайн с отдельными клавишами для каждого канала, времени, триггера и мультиметра
- Экран 7 дюймов, разрешение 800*480
- USB 2.0 интерфейс и usb host для управления и передачи данных
- Скорость обновления: 2500 кадров
- Частота дискретизации: 1ГГц (реальный режим), 25ГГц (эквивалентный режим)
- FFT, арифметические операции (+, -, *, /), режим X-Y
- 23 автоматических измерения и проверка по шаблону
- Различные режимы триггера, отдельная база времени для ALT, видео триггер
- Возможность записи и сохранения сигналов
Сферы использования
При эксплуатации осциллограф применяют в лабораториях испытаний, сервисных центрах и на МСР для отладки и проверки электронных устройств. В работе прибор используют для поэтапного контроля сигналов, анализа ошибок и верификации схем при серийной сборке.
Комплект поставки DSO-5072P:
- Цифровой осциллограф Hantek DSO-5072P (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (2 шт)
Технические характеристики Hantek DSO-5072P:
| Параметр | Значение |
|---|---|
| Каналов | 2 |
| Аналоговая полоса пропускания | 70 МГц |
| Время нарастания (Rise Time) | 5 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 2мВ/деление до 5В/деление |
| Связь на входе | AC, DC and GND |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение (вход 1:1) | КАТ I и КАТ II: 30В rms КАТ III: 15В Rms КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше. Для несинусоидального сигнала пик должен быть менее 45В. Превышение 30В болжно быть менее 100мс. Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В. При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше. |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
| Эквивалентная дискретизация | 25 ГГц |
| Диапазоны времени | 4 нс/деление до 40 с/деление |
| Память | 40K |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +/- 4% для диапазона 5mV/div to 2mV/div +/- 3% для диапазона 5V/div to 10mV/div |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
| Вес | 2.08 Кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
