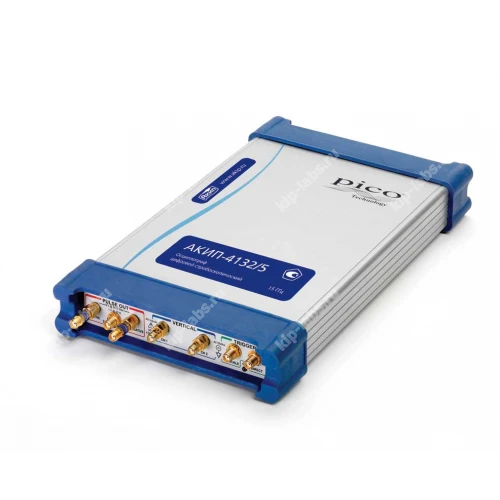

Кратко о модели: АКИП-4132/5 - USB-осциллограф цифровой стробоскопический
Устройство АКИП-4132/5 - цифровой USB-осциллограф со стробоскопическим режимом, предназначенное для фиксации и анализа формы электрических сигналов в лабораторных и сервисных условиях; при этом прибор разработан и выпускается компанией АКИП и рассчитан на работу с персональным компьютером.
Соединение с ПК выполняется через интерфейс USB для обмена данными и управления. Это упрощает ведение документации по измерениям и позволяет интегрировать прибор в существующие программные рабочие процессы; см. также осциллографы.
В ряде задач уместна дискретность измерений, что позволяет адаптировать способ съёма данных под конкретную процедуру; самокалибровка и поддержка RS-232C рассматриваются как опции и при необходимости приобретаются отдельно. Нейтрально отметим, что такие дополнительные функции могут быть полезны для специфических применений.
Ключевые особенности
- стробоскопический режим для визуализации и стабилизации периодических процессов
- цифровой захват сигналов с последующей передачей на ПК
- интерфейс USB для обмена данными и управления
- совместимость с программным обеспечением на персональном компьютере
- компактный настольный форм-фактор для рабочего стола и лабораторной стойки
Где применяется
Прибор используют при отладке и диагностике электронных плат и модулей; благодаря этому анализ переходных процессов и работа с сигналами, имеющими высокий уровень шума, выполняются гораздо проще.
Устройство подходит для учебных лабораторий и сервисных центров. Также его используют при контроле качества отдельных узлов и при проведении испытаний датчиков.
Описание устройства АКИП-4132/5:
Модель АКИП-4132/5 предназначена для исследования формы электрических сигналов и для измерения их амплитудных и временных параметров. Такие измерения выполняются в лабораторных и сервисных задачах, где требуется точная фиксация сигналов.
Принцип работы основан на захвате дискретных значений исследуемого сигнала с помощью коротких стробирующих импульсов; временное положение этих импульсов варьируется за счёт пилообразного развертывающего напряжения. Результаты выборки и измерений отображаются на экране внешнего персонального компьютера (ПК).
Ключевые технические характеристики:
- 2/4 канала (независимый сбор данных) + вход внешней синхронизации (Ext)
- Максимальная полоса пропускания 25 ГГц (в зависимости от модели)
- Максимальная частота стробирования до 1 МГц
- Макс. объем памяти до 32 кБ/канал
- АЦП 16 бит, 60 дБ динамический диапазон
- Внеш. синхронизация до 2,5 ГГц, с делителем частоты до 15 ГГц
- Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (U; T; U/T, F)
- Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах
- Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение
- Автоматизированный тест сигнала по «маске» (более 160 предустановленных шаблонов)
- Интерфейсы: LAN/ USB
- ПО под управлением ОС WIN XP SP2 или SP3, Vista, 7,8, 10 (32/64 бит)
- Питание от универсального сетевого адаптера
- Ультракомпактный, масса 1,3 кг
Технические характеристики USB-осциллографа АКИП-4132/5:
| Параметр | Значение |
|---|---|
| Число каналов | 2 |
| Полоса пропускания ( - 3 дБ) | Полная: 0...15 ГГц Ограниченная: 0...8 ГГц |
| Время нарастания (10% - 90%) | ≤ 23,4 пс (15 ГГц) ≤ 43,8 пс (8 ГГц) |
| Уровень шумов | < 1,6 мВ скз (15 ГГц) < 0,9 мВ скз (8 ГГц) |
| Коэффициент отклонения (К откл ) | 1 мВ/дел ... 500 мВ/дел с шагом 1 - 2 - 5 или 0,5% |
| Погрешность измерения напряжения | ± 2% (от полной шкалы) + 2 мВ |
| Уровень собственных шумов, с.к.з. | ≤ 2 мВ – в режиме полной полосы пропускания ≤ 1,5 мВ – в режиме ограничения полосы пропускания |
| Входной импеданс | (50 ± 1) Ом |
| Максимальное входное напряжение | 1 В пик - пик |
| ВЧ вход | соединитель К - типа (2.92 мм) совместим с SMA и PC3.5 |
| Регулируемая временная задержка между каналами | до 100 нс ( с шагом 1 пс ) |
| Канал горизонтального отклонения | |
| Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная |
| Коэффициент отклонения (К откл | 5 пс/дел ... 3,2 мс/дел |
| Погрешность измерения временных интервалов, с.к.з. | > 200 пс / дел : ± 0,2% o т изм. временного интервала ± 12 пс < 200 пс / дел : ± 5% o т изм. временного интервала ± 5 пс |
| Разрешение | 64 фс (мин.) |
| Синхронизация | |
| Источники синхросигнала | Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частот ы) , внешний с восстан . тактовой частоты – только АКИП - 41 32 /3 , АКИП - 41 32 / 4 , АКИП - 4132/7 ) |
| Чувствительность | 100 мВпик - пик ( DC ... 10 МГц) 400 мВпик - пик (до 100 МГц) |
| Чувствительность (внешний запуск) | 100 мВпик - пик ( DC ... 100 МГц), 200 мВпик - пик (до 2,5 ГГц) |
| Чувствительность (в ход с делителем частоты ) | 200 мВпик - пик ... 1 Впик - пик (1 – 14 ГГц) |
| Джиттер синхронизации, скз | 30 пс 2 пс – внешний запуск/с делителем частоты |
| Режимы запуска развертки | Автоколебательный, ждущий |
| Тактовая частота синхросигнала | 10 МГц ... 14 ГГц |
| Внешняя синхронизация восстановления тактовой частоты | |
| Чувствительность и диапазон тактовых частот | 100 мВпик - пик : 6,5 Мб / с ... 100 Мб/с 20 мВпик: до 11 , 3 Гб / с |
| Временная нестабильность восстановл. f тактовой, с.к.з. | 1,5 пс + 1% от периода тактовой частоты |
| Mаксимальное входное напряжение | ± 2 В ( DC + АСпик) |
| Входное сопротивление | 50 Ом |
| Связь по входу | Закрытый |
| Входной разъем | SMA-тип |
| Аналогово-цифровое преобразование | |
| Разрешение по вертикали | 16 бит |
| Частота стробирования | 0... 1 М Гц |
| Объем памяти (запись) | 32... 32768 точек на канал с шагом х2 |
| Режимы сбора данных | Стандартная выборка, усре днение, огибающая |
| Число усреднений | 2...4096 |
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно |
| Курсорные и маркерные измерения | |
| Тип маркеров | X - маркеры (время). Y - маркеры (напряжение). XY - маркеры (сигнальные маркеры) |
| Maркерные измерения | Абсолютное значение, разностное значение, напряжение, время, частота, наклон ( V / s ) |
| Режимы перемещения маркеров | Раздельный или связанный |
| Относительные измерения | ∆ - измерения между измеряемым и опорным значениями : в %, dB или градусах фазы |
| Допусковой контроль | |
| Режим тeста | Сравнение до 4 - х параметров сигналов по установленным допускам. |
| Реакция прибора на тест | Звуковой сигнал, запоминание, остановка сбора. |
| Глазковые диаграммы | |
| Измеряемые сигналы | Автоматические измерения параметров NRZ и RZ “ глазковых ” диаграмм |
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота , временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. |
| Генератор сигналов | |
| Режимы | Импульс , NRZ / RZ ( длина последовательности от 2 7 - 1 до 2 15 - 1), 500 МГц тактовая частота , в ыход синхросигнала |
| Частотный диапазон | Импульсный режим ( период ): 8 нс ... 524 мкс Режим NRZ / RZ : 4 нс ... 260 мкс |
| Сохранение и вызов сигналов | |
| Управление | Запись и вызов установок, сигналов и копий экрана. |
| Запоминание/вызов на диск | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом ) |
| Внутренняя память | Запись и вызов до 4 - х сигналов (ячейки П1 - П4) |
| Aвтопоиск сигналов | Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации |
| Дополнительные возможности | |
| Растяжка сигналов | Сигн алы из памяти , математические функции и спектры (со смещен ием по обеим осям ) |
| Комплексная шкала | Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. |
| Растяжка и смещение по вертикали | До 10 млн. делений или 1 млн экранов |
| Растяжка и смещение по горизонтали | До 640 делений или 64 экранов |
| Общие данные | |
| Напряжение питания | 12 В ± 5%, ( универсальные AC / DC ) |
| Потребляемый ток | 1,7 А максимальный |
| Интерфейс | USB 2.0 и LAN |
| Системные требования к ПК | Процессор класса Pentium (или эквив.), HDD диск не менее 1 ГБ ( 5 0 М Б для ПО), ОС - ОС WIN XP SP 2 или SP 3, Vista , 7,8, 10 (32/64 бит) , порт USB |
| Рабочие условия | +5 °C ... +35 °C ;в лажность:5%...80% при 25 °C (без образования конденсата) |
| Габаритные размеры | 170 х 2 85 х 40 мм |
| Масса | 1,3 кг |
Комплект поставки USB-осциллографа АКИП-4132/5:
| Наименование | Количество |
|---|---|
| Осциллограф АКИП-4132/5 | 1 |
| Кабель USB | 1 |
| Кабель LAN | 1 |
| Адаптер питания | 1 |
| Ключ пластиковый рожковый | 1 |
| Адаптер SMA m-f (установлен на входах осциллографа) | 2 |
| Аттенюатор 20 дБ (10 ГГц ) SMA m - f | 1 |
| Согласованная короткозамкнутая нагрузка 18 ГГц SMA ( f ) | 1 |
| Согласованная проходная нагрузка 18 ГГц SMA ( f ) | 1 |
| Резистивный делитель мощности (тройник) 6 дБ (18 ГГц ) SMA f - f - f 50 Ом | 1 |
| Кабель SMA – SMA m - m 50 Ом 10 см | 2 |
| Кабель SMA – SMA m - m 30 см | 2 |
| Адаптер SMA ( m - m ) 18 ГГц 50 Ом | 2 |
| Руководство по Эксплуатации | 1 |
| Программное обеспечение (на CD) | 1 |
| Жесткая сумка из пластика | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75634-19 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 24 |
