Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Мегеон
- Код товара: 12917
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
56 784₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: МЕГЕОН 15010

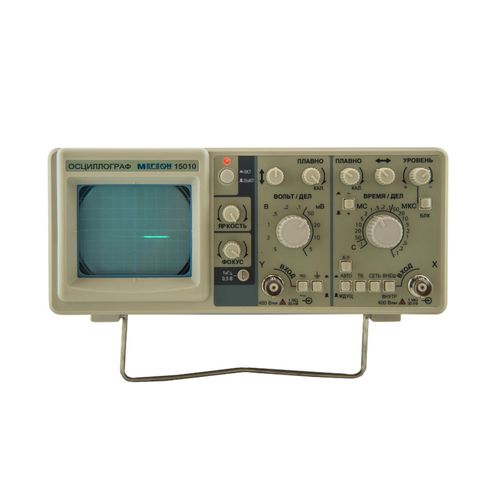

Описание модели: Осциллограф универсальный МЕГЕОН 15010
Осциллограф универсальный МЕГЕОН 15010 предназначен для отображения и анализа электрических сигналов, при этом устройство рассчитано на использование как в стационарных лабораторных условиях, так и в полевых работах.
Производитель - Мегеон включает эту модель в свою серию измерительных приборов; также можно ознакомиться с похожими решениями на странице осциллографы или перейти в каталог радиоизмерительные приборы.
Преимущества
- Прибор применяют для мониторинга сигналов и отладки электронных схем.
- Набор стандартных функций ускоряет первичную оценку параметров сигнала.
- Компактная конструкция удобна при переносных и при стационарных работах; кроме того, обслуживание прибора выполнено с учётом простоты эксплуатации.
Область применения
- Проверка электронных плат и отдельных компонентов.
- Наладка и контроль работы узлов в сервисных и производственных процессах.
- Учебные демонстрации и практические занятия по основам электроники.
При необходимости может применяться дискретный режим отображения, что позволяет оперативно оценивать состояние сигнала; дополнительно прибор допускает интеграцию с внешним оборудованием через стандартные интерфейсы.
Техническое описание осциллографа МЕГЕОН 15010
МЕГЕОН 15010 представляет собой стационарный аналоговый осциллограф, предназначенный для исследования электрических сигналов путём визуализации и измерения амплитудных и временных параметров.
Устройство применяется на промышленных предприятиях, в ремонтных мастерских и в учебных заведениях; при этом прибор оснащён встроенным калибратором, а максимальная полоса пропускания составляет 10 МГц.
Осциллограф имеет один входной канал и ЭЛТ дисплей. Вертикальное исполнение корпуса и компактные габариты облегчают его размещение, тем самым упрощая проведение испытаний и тестирования электронного оборудования в лабораторных условиях.
Отличительные особенности осциллографа МЕГЕОН 15010:
- Оснащен интегрированным калибратором;
- Максимальная полоса пропускания составляет 10 МГц;
- Входных каналов: 1;
- ЭЛТ дисплей;
- Поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий.
Технические характеристики МЕГЕОН 15010:
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Полоса пропускания | (0 … 10) МГц |
| Вертикальное отклонение | |
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| с делителем 1:10 | 50 мВ/дел … 50 В/дел |
| основная погрешность | ±5% |
| основная погрешность с делителем 1:10 | ±7% |
| Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
| Время нарастания переходной характеристики | 35 нс |
| Входное активное сопротивление | 1 МОм |
| с делителем 1:10 | 10 МОм |
| Входная емкость | 25 пФ |
| с делителем 1:10 | 20 пФ |
| Горизонтальное отклонение | |
| Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
| основная погрешность | ±5% |
| Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
| Синхронизация | |
| Диапазон частот | 20 Гц … 10 МГц |
| Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
| Амплитуда внешней синхронизации | (0,3 … 1) В |
| Нестабильность синхронизации | 0,1 дел |
| Общие характеристики | |
| Встроенный калибратор выдает импульсы прямоугольной формы (меандр): | |
| амплитуда | 0,5 В |
| погрешность | ±2% |
| частота | 1 кГц |
| погрешность | ±2% |
| Размер экрана ЭЛТ | 36x48 мм (6x8 делений) |
| Ширина линии луча | 0,8 мм |
| Электропитание | |
| от сети переменного тока | 220 В, 50 Гц |
| потребляемая мощность | 25 В-А |
| Условия эксплуатации | |
| температура окружающей среды | +5°С … +40°С |
| относительная влажность при температуре +25 o С | 85% |
| время непрерывной работы | 8 ч |
| Габаритные размеры: | 220 x 95 x 320 мм |
| Масса | 3,5 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный МЕГЕОН 15010 | 1 - шт. |
| 2 | Делитель 1:10 | 1 - шт. |
| 3 | Сетевой провод | 1 - шт. |
| 4 | Руководство по эксплуатации и паспорт | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Мегеон |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
