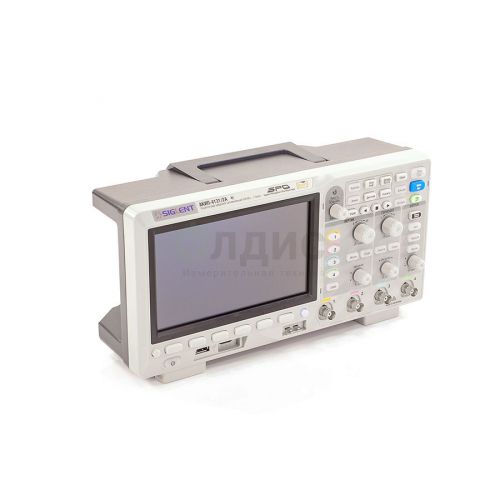

Кратко о модели: АКИП-4131/2А - Осциллограф цифровой запоминающий
Осциллограф АКИП-4131/2А представляет собой цифровое запоминающее средство для фиксации и анализа временных форм электрических сигналов; при этом прибор рассчитан на эксплуатацию как в лабораторных стендах, так и в условиях производства.
Подробную информацию о производителе можно найти на АКИП, а подбор аналогичных устройств доступен через каталог осциллографы.
Прибор выполняет цифровую запись сигналов для последующей обработки. За счёт разнообразия триггерных режимов и настроек временной развертки анализ сложных форм становится более наглядным и оперативным.
Устройство оснащено средствами передачи данных и возможностями локальной настройки, что позволяет интегрировать его в автоматизированные измерительные комплексы; благодаря этому эксплуатация в составе стендов и при серийных проверках становится предсказуемой.
В ряде задач уместна дискретизация измерений, при этом иногда требуется поддержка стандартных интерфейсов и возможность локальной самокалибровки.
Ключевые особенности
- встроенная цифровая память для фиксации форм сигналов и их последующего анализа;
- множественные триггерные режимы, обеспечивающие работу с импульсными и нестабильными сигналами;
- регулировка временных и амплитудных параметров для получения точных измерений;
- средства сохранения результатов и передачи данных на внешние устройства;
- эргономичный интерфейс, удобный для оперативной работы в полевых и лабораторных условиях.
Где применяется
- лабораторные исследования и стендовые испытания электрических цепей;
- производственный контроль электронных модулей и узлов;
- сервисное обслуживание и диагностика средств автоматики и электроники;
- учебные лаборатории для демонстрации временных характеристик сигналов;
- телекоммуникационные и ремонтные работы по анализу линейных и нелинейных помех.

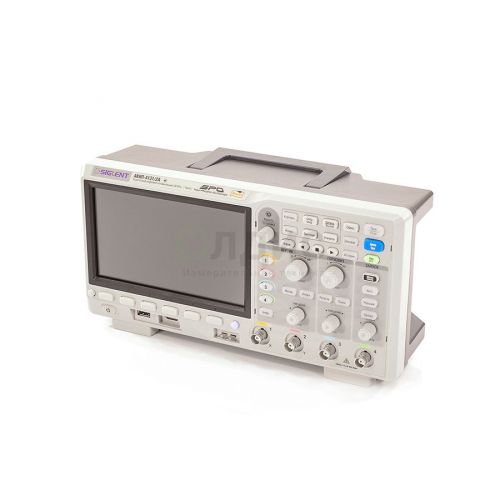

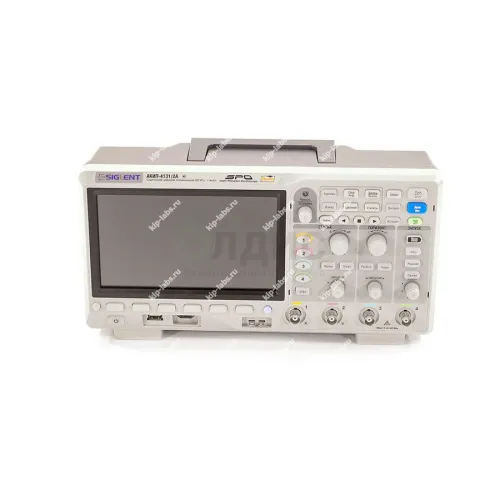

Описание цифрового запоминающего осциллографа АКИП-4131/2А
Серия цифровых запоминающих осциллографов АКИП-4131 предназначена для исследования формы сигналов и измерения их амплитудных и временных характеристик.
Автоматические и курсорные режимы измерений дают возможность отслеживать динамику параметров; при этом результаты отображаются на цветном экране для удобства считывания. Функция HISTORY позволяет пролистывать предыдущие записи и выявлять ранние аномалии.
Отличительные особенности:
- Количество каналов: 4
- Полоса пропускания 200 МГц
- Максимальная частота дискретизации 1 ГГц
- Объем памяти на канал 7 МБ (14 МБ – при объединении)
- АЦП (бит): 8
- Высокая скорость обновления экрана до 400.000 осц./сек
- Режим сегментированной памяти
- Режим HISTORY
- Интерполяция - Sin X/х, линейная
- Автоматические (до 38-и параметров) и курсорные измерения
- Математические функции, БФП
- Амплитудно-частотный анализ, построение диаграмм Боде
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
- Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
- Опции - синхронизация и декодирование сигналов
- Функциональный генератор до 25 МГц
- USB | WIFI адаптер
- Интерфейс: USB, LAN
- Дисплей: TFT, диагональ 17,8 см, разрешение 800х480
- Масса (кг): 2,6

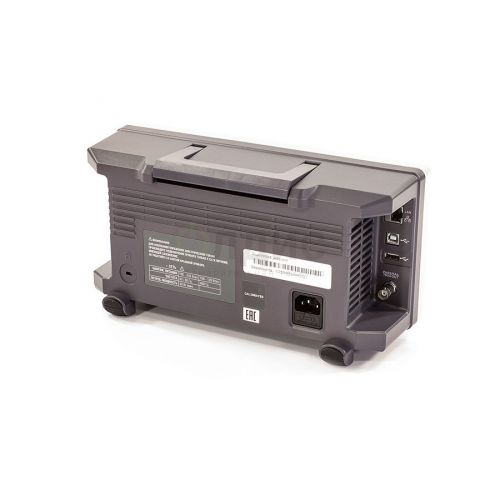

Технические характеристики цифрового осциллографа АКИП-4131/2А
| Параметр | Значения | |||
|---|---|---|---|---|
| Канал вертикального отклонения | ||||
| Число каналов | 2 | |||
| Полоса пропускания (-3 дБ) | 0…200 МГц | |||
| Время нарастания | ≤ 1,8 нс | |||
| Ограничение ПП | 20 МГц | |||
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…10 В/дел | |||
| Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел | |||
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В | |||
| Входной импеданс | 1 МОм (± 2 %) / 18 ± 2 пФ | |||
| Максимальное входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) | |||
| Канал горизонтального отклонения | ||||
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел | |||
| Погрешность установки Кразв. | ± 0,0025 % | |||
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | |||
| Синхронизация | ||||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть | |||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |||
| Предзапуск | 0~100% памяти | |||
| Послезапуск | 0…10000 делений | |||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) | |||
| Аналого-цифровое преобразование | ||||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) | |||
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) | |||
| Интерполяция | SinX/x, линейная | |||
| Длина записи | 7 МБ (14 МБ при объединении каналов) | |||
| Пиковый детектор | 1 нс | |||
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. | |||
| Курсорные измерения | ||||
| Функции | DU; DT; 1/DT | |||
| Дополнительные возможности | ||||
| Функции по вертикали | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе | |||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза | |||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
| Математика | ||||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ | |||
| Операторы | Любой аналоговый канал | |||
| Декодирование | ||||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |||
| Дополнительные возможности | ||||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм | |||
| Сегментир. память | До 80.000 сегментов | |||
| Интерфейс | USB, LAN | |||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц | |||
| Общие данные | ||||
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разреш. 800 × 480) | |||
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 | |||
| Рабочая температура | +10…+40°С; влажность ≤ 85% | |||
| Габариты | 312 х 134 х 150 мм | |||
| Масса | 2,5 кг | |||

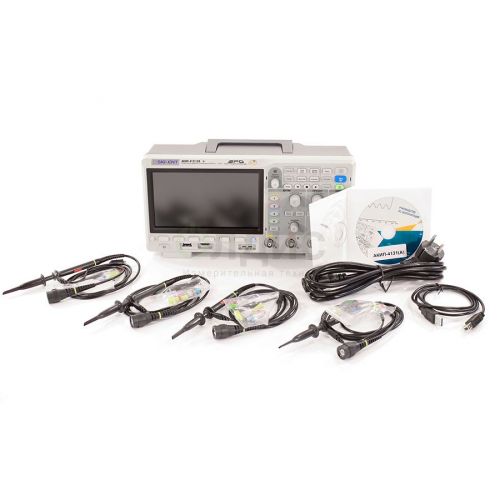

Комплект поставки цифрового запоминающего осциллографа АКИП-4131/2А
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой запоминающий АКИП-4131/2А | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1: 10 | 2 |
| 4 | Кабель USB | 1 |
| 5 | CD-диск с ПО | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 69417-17 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
