- Производитель: CEM Industries
- Код товара: 28320
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
-
Оптовая цена:
89 393₽
-
Розничная цена:
99 325₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 481134
Руководство по эксплуатации DT-9989 - 1,2 мб
Инструкция по работе с Meterbox (Android) - 401,7 кб
Программное обеспечение для переносного осциллографа-мультиметра DT-9989 - 6,7 мб

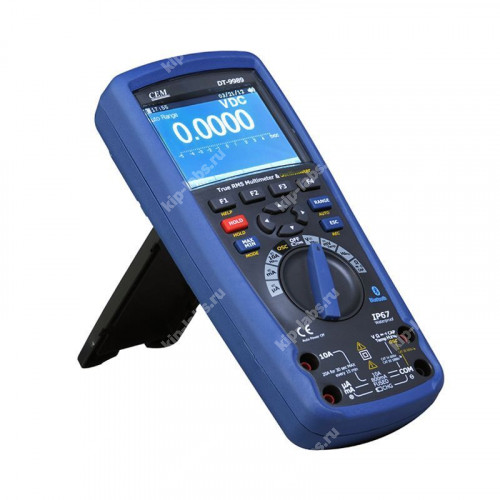

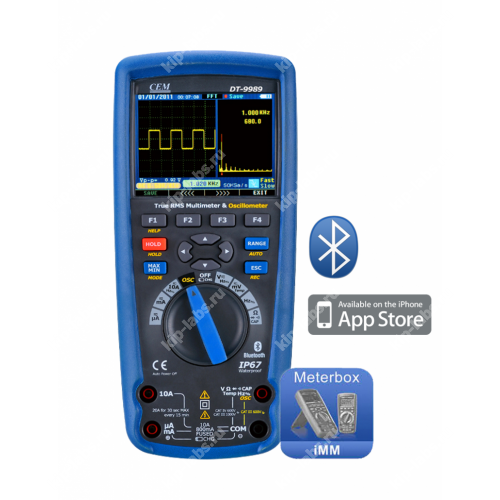

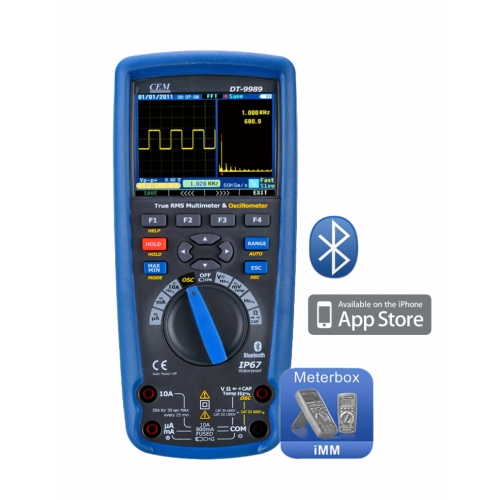

Назначение и принцип: DT-9989 Переносной осциллограф-мультиметр
Портативный цифровой TRMS-мультиметр DT-9989 спроектирован для применения в промышленных условиях и совмещает в себе функции осциллографа с цветным TFT-экраном; устройство выполняет оперативную обработку сигналов и обеспечивает точные измерения, при этом встроенная регистрация данных предоставляет результаты в виде графиков.
В работе передача замеров осуществляется по беспроводному каналу Bluetooth, а интеграция с программным обеспечением и производителем упрощает обмен информацией. Производителем является CEM Industries, а прибор относится к группе осциллографы.
Функциональные опции
На лицевой панели расположены 12 управляющих клавиш, назначение которых меняется в зависимости от положения поворотного переключателя, что ускоряет смену режимов и навигацию по меню.
- F1F2F3F4 – предоставляют выбор встроенных функций, соответствующих положению поворотного переключателя.
- Кнопки-стрелки – применяются для прокрутки меню, регулировки контрастности, перемещения по областям экрана и ввода значений.
- HOLD – фиксирует текущее отображаемое значение и сохраняет снимок показаний; предусмотрен также режим «AutoHold».
- RANGES – переводит измерения из автоматического режима диапазонов в ручной; удержание кнопки в течение 1 секунды возвращает автоматический режим.
- MAX/MIN – запускает и останавливает запись максимальных и минимальных величин.
- ESC – выход из режима ожидания.
Сферы использования
В работе прибор поддерживает передачу сохранённых данных на ПК по Bluetooth, что облегчает контроль параметров как в полевых, так и в стационарных условиях. При эксплуатации приложение Meterbox iMM Classic предоставляет возможность отправлять результаты на Android‑смартфон и выполнять вычисления в «облаке», тем самым расширяя варианты хранения и последующей обработки данных.
На практике устройство предпочтительнее применять для дискретных проверок и точечных измерений; встроенные коммуникационные средства и функции архивирования повышают гибкость применения.
Уместность дискретной регистрации, самокалибровки и интерфейсов, например RS-232C, оценивается в каждом конкретном случае.
Технические характеристики режим мультиметра DT-9989
Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C - 28 °C (65 °F - 83 °F) и относительной влажности менее 75 %. Калибровка шкалы переменного тока выполнена по синусоидальной волне. Точность составляет ±(2% показ. + 2% всей шкалы), если волна несинусоидальной формы имеет значение при вершине менее 3.

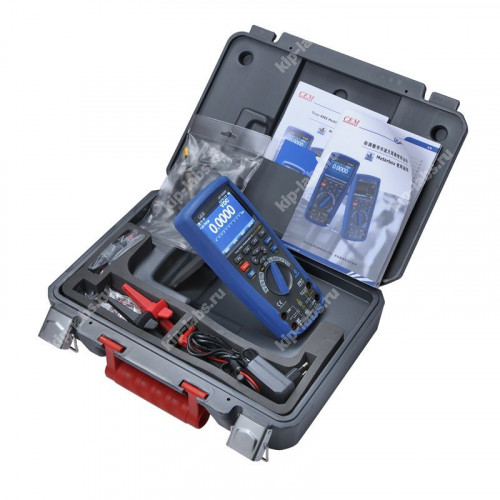

Комплект поставки мультиметра осциллографа DT-9989
- Кейс с прибором DT-9989
- Инструкция по эксплуатации
- Щуп для мультиметра, пробник к осциллографу 1:1
- Температурный датчик К-типа
- Адаптер и Зарядное устройство
- CD (программное обеспечение для ПК)
Технические характеристики
| Режим | Диапазон | Ед. измерения | Точность |
| Постоянное напряжение | 50мВ[1] | 0,001мВ | (0,05%+20) |
| 500мВ[2] | 0,01мВ | (0,025%+5) | |
| 5В | 0,0001В | (0,025%+5) | |
| 50В | 0,001В | (0,025%+5) | |
| 500В | 0,01В | (0,05%+5) | |
| 1000В | 0,1В | (0,1%+5) | |
| [1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Переменное напряжение
|
|
| 50 до 10000Гц |
| 50мВ | 0,001мВ | 50/60Гц (0,3%+25) <1кГц (0,5%+25) <5кГц (3%+25) | |
| 500мВ | 0,01мВ | ||
| 5В | 0,0001В | ||
| 50В | 0,001В | ||
| 500В | 0,01В | ||
| 1000В | 0,1В |
| |
| Характеристики переменного напряжения установлены в интервалах диапазонов значений: от 5 до 100% | |||
| Режим | Диапазон | Ед. измерения | Точность |
| АС+DC
|
|
| 0 до 1000Гц |
| 50мВ | 0,001мВ | <1кГц (1%+25) <10кГц (3,5%+25) | |
| 500мВ | 0,01мВ | ||
| 5В | 0,0001В[1] | ||
| 50В | 0,001В | ||
| 500В | 0,01В | ||
| 1000В | 0,1В |
| |
| [1] – добавить 1% выше 5к | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Постоянный ток
| 500мкА | 0,01мкА | 0,1%+20 |
| 5000мкА | 0,1мкА | ||
| 50мА | 0,001мА | ||
| 500мА | 0,01мА | 0,15%+20 | |
| 10А | 0,001А | 0,3%+20 | |
| (20А: не более 30 секунд при пониженной точности измерений) | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Переменный ток
|
|
| 50 до 10000Гц |
| 500мкА | 0,01мкА | 50/60Гц (0,6%+25) <1кГц (1,5%+25) <10кГц (3%+25) | |
| 5000мкА | 0,1мкА | ||
| 50мА | 0,001мА | ||
| 500мА | 0,01мА | ||
| 10А | 0,001А | ||
| (20А: не более 30 секунд при пониженной точности измерений) | |||
| Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% | |||
| Режим | Диапазон | Ед. измерения | Точность |
| АС+DC
|
|
| 0 до 1000Гц |
| 500мкА | 0,01мкА | (1%+25) | |
| 5000мкА | 0,1мкА | ||
| 50мА | 0,001мА | ||
| 500мА | 0,01мА | ||
| 10А | 0,001А | (1,5%+40) |
| Режим | Диапазон | Ед. измерения | Точность |
| Переменное напряжение (5000 + единица)
|
|
| 5К-100К |
| 50мВ | 0,001мВ | (5%+40) | |
| 500мВ | 0,01мВ | ||
| 5В | 0,0001В | ||
| 50В | 0,001В | (6%+40) |
| Режим | Диапазон | Ед. измерения | Точность |
| Сопротивление | 50Ом[1] | 0,001Ом | 0,5%+20 |
| 500Ом[2] | 0,01Ом | 0,05%+10 | |
| 5кОм | 0,0001кОм | 0,05%+10 | |
| 50кОм | 0,001кОм | 0,05%+10 | |
| 500кОм | 0,01кОм | 0,1%+10 | |
| 5МОм | 0,001МОм | 0,2%+20 | |
| 50МОм | 0,001МОм | 2%+20 | |
| [1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Емкость | 5нФ[1] | 0,001нФ | ±(2%+40) |
| 50нФ[2] | 0,01нФ | ||
| 500нФ | 0,1нФ | ±(2%+40) | |
| 5мкФ | 0,001мкФ | ||
| 50мкФ | 0,01мкФ | ||
| 500мкФ | 0,1мкФ | ±(5%+40) | |
| 10мФ | 0,01мФ | ||
| [1] – в режиме REL при измерении емкости пленочного конденсатора
| |||
| Режим | Диапазон | Ед. измерения | Точность |
| Частота (электронная) | 50Гц | 0,001Гц | ±(0,01%+10) |
| 500Гц | 0,01Гц | ||
| 5кГц | 0,0001Гц | ||
| 50кГц | 0,001кГц | ||
| 500кГц | 0,01кГц | ||
| 5МГц | 0,0001МГц | ||
| 10МГц | 0,001МГц | ||
| Чувствительность: мин. 0,8В (действующее значение) при коэффициенте заполнения 20-80% и <100кГц мин. 5В (действующее значение) при коэффициенте заполнения 20-80% и >100кГц | |||
| Частота (электрическая) | 40Гц-10кГц | 0,01-0,001кГц | ±(0,5% показ.) |
| Чувствительность: 1В (действующее значение) | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Цикл заполнения | 0,1 – 99,9% | 0,01% | ±(1,2% показ.+2) |
| Ширина импульса: 100мкс-100мс, частота: 5Гц-150кГц | |||
| Режим | Диапазон | Ед. измерения | Точность |
| Температура (тип К) | -50 до 1000°С | 0,1°С | ±(1,0% показ.+2,5°С) |
| -58 до 1832°F | 0,1°F | ±(1,0% показ.+4,5°F) без учета точности датчика |
| Функция | Основная характеристика | Примечание |
| ЖК-экран | 3,5” цветной TFT, 320×240 пикселей |
|
| Время нарастания | 17,5ns |
|
| Полоса пропускания | 10МГц | 0-10МГц |
| Вход | Парный, АС, DC | Переменный, постоянный сигналы |
| Входное сопротивление | 1000С/СА: 1МОм ±2%/15пФ ±2пФ |
|
| Максимальное входное напряжение | 1000В/600В (DC+AC пиковое значение, входное сопротивление 1МОм) | Кат. I, кат. II |
| Коэффициент затухания | 1Х |
|
| Вертикальная чувствительность | 50mV to 100V/div | |
| Режим дискретизации | Дискретизация в режиме реального времени, случайная дискретизация | Один канал 3К |
| Частота дискретизации | 50 MS/s |
|
| Разрешение | 8 бит |
|
| Длина записи | 3К/10 стр. | SRAM |
| Хранение | 10 схем | EEPROM |
| Временная погрешность | ±5с/24 часа |
|
| FFT | 4-256 точек |
|
| Скорость передачи данных по Bluetooth | 9600 бод |
|
| Литий-ионный аккумулятор | 7,4 В, 2400 мА*ч |
|
| Характеристики | |
| Bluetooth | Передача данных между устройством и ПК, смартфоном |
| FFT | 4...256 точек |
| Автоматическое выключение прибора | 5~30 мин |
| Базовая погрешность, % | 0,025 |
| Быстродействие | 20 измерений в сек |
| Быстродействие (осциллограф) | 15...50 V/S |
| Вертикальная чувствительность | 50mV...100V/div |
| Влажность во время хранения, % | <80 |
| Влажность при эксплуатации, % | ≤80 |
| Временная погрешность | ±5с/24 часа |
| Время нарастания | 17.5 ns |
| Вход | Парный, АС, DC |
| Входное сопротивление | >9 МОм (VAC), >10 МОм (VDC) |
| Входное сопротивление (осциллограф) | 1000С/СА: 1МОм ±2%/15пФ ±2пФ |
| Гарантия | 2 года. |
| Датчик | Термопара тип К |
| Диапазоны ёмкости | 5нФ, 50нФ, 500нФ, 5мкФ, 50мкФ, 500мкФ, 10мФ |
| Диапазоны переменного напряжения | 50мВ, 500мВ, 5В, 50В, 500В, 1000В |
| Диапазоны переменного тока | 500мкА, 5000мкА, 50мА, 500мА, 10А |
| Диапазоны постоянного напряжения | 50мВ, 500мВ, 5В, 50В, 500В, 1000В |
| Диапазоны постоянного тока | 500мкА, 5000мкА, 50мА, 500мА, 10А |
| Диапазоны сопротивления | 50Ом, 500Ом, 5кОм, 50кОм, 500кОм, 5МОм, 50МОм |
| Диапазоны температуры | -50...1000°С |
| Диапазоны частоты | 50Гц, 500Гц, 5кГц, 50кГц, 500гГц, 5МГц, 10МГц |
| Длина записи | 3К/10 стр. |
| Защита | Двойная изоляция |
| Звуковой сигнал | да |
| Индикатор низкого заряда батареи | да |
| Индикатор перегрузки | да |
| Категория перенапряжений | КАТ III 1000 В, КАТ IV 600 В |
| Класc защиты | IP67 |
| Коэффициент заполнения | 0.1...99.9% |
| Коэффициент затухания | 1X |
| Макс. входное напряжение | 1000В/600В |
| Модель | DT-9989 |
| Полоса пропускания | 10 МГц |
| Предохранители | 0.5А/1000В (мкА, мА), 10А/1000В (А) |
| Проверка диодов | да |
| Проверка целостности цепи | да |
| Рабочая высота, м | 2000 |
| Режим дискретизации | Дискретизация в режиме реального времени, случайная дискретизация |
| Температура при хранении, °С | -20...60 |
| Температура эксплуатации, °C | 5...40 |
| Функция Bluetooth | да |
| Функция True RMS | да |
| Функция вывода максимального значения MAX | да |
| Функция вывода минимального значения MIN | да |
| Функция вывода пиковых значений PEAK | да |
| Функция удержания показаний | да |
| Хранение | 10 схем |
| Частота дискретизации | 50 MS/s |
| Элемент питания | Батарея 7,4 В, 2400 мА*ч |
| Дисплей | ЖК, 3.5" TFT, 320x240 пикселей |
