Хит
- Производитель: АКИП
- Код товара: 12956
- Доступность: В наличии
-
67392₽
- С учетом НДС 67392₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: АКИП-4127/1A

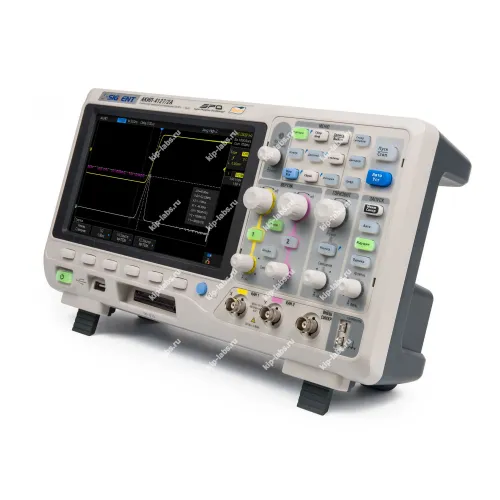

Описание цифрового запоминающего осциллографа АКИП-4127/1А
Серия АКИП-4127 относится к осциллографам эконом-класса, однако при этом обладает техническими новациями старших линеек, например, технологией SPO (Super Phosphor Oscilloscope), позволяющая обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране. Новую серию цифровых осциллографов АКИП-4127 (АКИП™) составляют 4 модели, которые отличаются полосой пропускания и наличием встроенного генератора сигналов.
Модели имеют 2-х канальное исполнение с полосами пропускания 100 МГц и 200 МГц. Цифровые запоминающие осциллографы АКИП-4127/1 имеют самый минимальный в своем классе коэффициент отклонения (К откл.), от 500 мкВ/дел (!), усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера. Сбор данных на осциллографах серии АКИП-4127 осуществляется в режимах: выборка, пиковый детектор, усреднение (до 1024 раз) и высокое разрешение (HiRes).
Цифровые осцилллографы серии АКИП-4127 по своим функциональным возможностям значительно превосходят осциллографы эконом-класса других производителей, но при этом сохраняют весьма привлекательную цену. Оптимальное сочетание параметров «цена/качество» позволяет позиционировать осциллографы АКИП-4127/х для максимально широкого спектра применения: наука, производство, ремонт, образование, в области радиолюбительства.
Отличительные особенности:
- Количество каналов 2;
- Полоса пропускания 100 МГц;
- Максимальная частота дискретизации 1 ГГц;
- Объем памяти на канал 7 МБ (14 МБ – при объединении);
- Высокая скорость обновления экрана до 60.000 осциллограмм/сек;
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
- Интерполяция: Sin X/х, линейная;
- 36 видов автоматических измерений параметров (включая временные задержки), курсорные измерения;
- Режим сегментированной памяти (до 1000 сегментов);
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Функция автоустановки параметров развертки, запуска;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
- Частотный анализ (БПФ);
- Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция);
- Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (только модели с индексом А). Выход генератора расположен на задней панели прибора;
- Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN;
- Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью;
- Русифицированное меню.
Технические характеристики цифрового осциллографа АКИП-4127/1А
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания ( - 3 дБ) | 0...100 МГц |
| Время нарастания | ≤3,5 нс |
| Ограничение ПП | 20 МГц |
| Коэф. отклонения (К откл. ) | 500 мкВ/дел...10 В/дел |
| Погрешность установки К откл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
| Д иапазон установки смещения | 500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В |
| Входной импеданс | 50 Ом, 1 МОм ( ± 2 %) / 18 ± 2 пФ |
| Макс. входное напряжение | 1 МОм: 400 В пик ( DC + A С пик , ≤ 10 кГц ), 50 Ом: ≤ 5 Вскз |
| Математика | +, - , х; / ; БПФ, d/dt, ∫ dt, √ |
| Канал горизонтального отклонения | |
| Коэф. развертки (К разв. ) | 2 нс/дел...50 с/дел (шаг 1 - 2 - 5), самописец 50 мс/дел – 50 с/дел |
| Погрешность установки К разв. | ± 0,002 5 % |
| Режимы работы | Основной, ZOOM окна, самописец, X - Y |
| Синхронизация | |
| Источн ики синхросигнала | Любой из каналов, внешний ( Ext , Ext /5 ) , сеть |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблон у, опционально по НЧ протоколам I2C, SPI, UART/ RS 232, CAN , LIN |
| Предзапуск | 0~100% памяти |
| Послезапуск | 0... 1 0 000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации | Внутренняя: 0, 6 деления шкалы; Ext : 200 мВпик - пик (0...10 МГц); 300 мВпик - пик (10 МГц... 2 00 МГц); Ext /5: 1 Впик - пик (0...10 МГц); 1,5 Впик - пик (10 МГц... 2 00 МГц) |
| Аналого-цифровое преобразование | |
| Разрешен ие по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации | 500 ГГц на канал ( 1 ГГц при объединении каналов) |
| Интерполяция | SinX/x , линейная |
| Длина записи | 7 МБ ( 14 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократ н . |
| Курсорные | |
| Функции | △ U; △ T; 1/ △ T |
| Автоматические измерения | |
| Функции по вертикали | U пик; U макс; U мин; U ампл; U верх; U база; U ср.кв.; - U ; + U ; U сред; выбросы на вершине и в паузе |
| Функции по горизонтали | f ; T ; t нарастания; t среза; + t ; - t ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Режим HISTORY | Сохранение с временными мет ками до 80000 осциллограмм |
| Сегментир. память | До 1000 сегментов |
| Интерфейс | USB , LAN , опционально - GPIB (адаптер USB - GPIB ) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X - Y | Х – кан 1, Y – кан 2 ; разность фаз < 3°до 100 кГц |
| Генератор функциональный (АКИП-4127/1G, АКИП-4127/2G) | |
| Формы сигналов | Синус, прямоугольник , треугольник , импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонен та нарастающая/ спадающая, СПФ |
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц ( СПФ ) |
| Частота дискретизации | 125 МГц |
| Длина памяти | 16000 точек для произвольной формы |
| Разрешение | 1 мкГц |
| Разрядность ЦАП | 14 бит |
| Выходной уровень | -3 ~ +3 В (1 МОм) ; - 1 , 5 ~ +1 , 5 В (50 Ом) |
| Погрешн . установки | Частота: ±5*10 - 5 |
| Выходной импеданс | 50 Ом ±2% |
| Скважность | 20 % ~ 80 % (для прямоугольника и импульса) |
| Симметрия | 0 % ~ 100 % (для пилы) |
| СПФ | Построение сигналов в ПО EasyWave |
| Общие данные | |
| ЖК - дисплей | Цветной ( TFT ) SVGA , диагональ 20 см, 8 x 14 дел (разреш. 800 х 480) |
| Напряжение питания | 100...240 В, 45...400 Гц (автовыбор); 50 ВА; кат. 2 |
| Рабочая температура | +10...+40°С; влажность ≤ 85% |
| Габариты | 3 40 х 123 х 1 84 мм |
| Масса | 3 ,2 6 кг |
Комплект поставки цифрового запоминающего осциллографа АКИП-4127/1А
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой АКИП-4127/1А | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1: 10 | 2 |
| 4 | Кабель USB | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 69417-17 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
