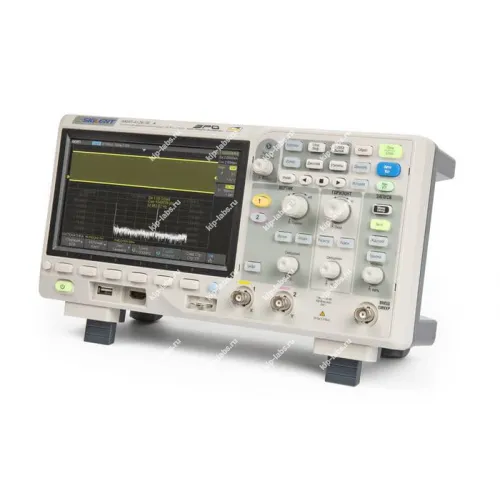

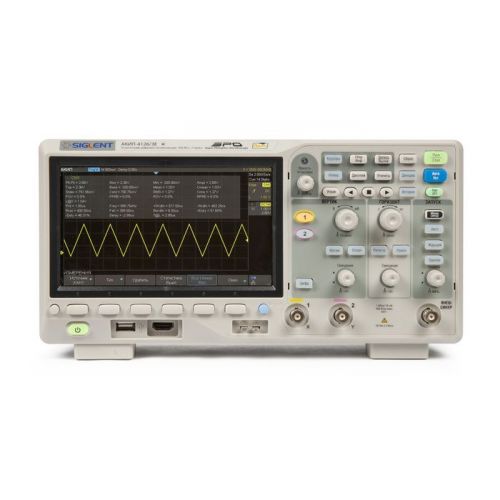

Описание модели: АКИП-4126/2E - Осциллограф цифровой запоминающий
Модель АКИП-4126/2E, разработанная АКИП, предназначена для регистрации электрических сигналов. Прибор сохраняет формы волн в память для их последующего анализа.
Аппарат относится к семейству осциллографы, при этом выполняет функции отображения, измерения и документирования сигналов, что облегчает отладку и исследование электронных схем.
Кроме того, осциллограф поддерживает дискретное отображение и оснащён встроенными средствами калибровки, что позволяет при необходимости организовать обмен данными через интерфейс RS-232C. Эти опции служат удобной рамкой при работе с сигналами различного характера.
Преимущества
- фиксация и сохранение форм сигналов для последующего анализа
- набор средств для измерения и визуализации электросигналов
- удобная интеграция в лабораторные и испытательные стенды
- встроенные средства калибровки и контроля метрологических параметров
- обмен данными через стандартные интерфейсы
Область применения
- наладка и тестирование электронных схем и изделий
- лабораторные исследования и учебные стенды
- проверка и диагностика аналоговых и цифровых сигналов
- контроль параметров в производственных процессах при необходимости
Описание осциллографа цифрового запоминающего АКИП-4126/2E
Осциллограф АКИП-4126/2E применяют для исследования формы электрических сигналов. Также прибор используется для измерения амплитудных и временных характеристик сигналов.
Работа прибора основана на высокоскоростном аналого‑цифровом преобразовании входного сигнала и на цифровой обработке с применением микропроцессора, при этом результаты записываются в память и выделенная часть сигнала отображается на экране.
Прибор обеспечивает визуальный контроль и автоустановку параметров изображения. Он поддерживает цифровое запоминание и как цифровые, так и курсорные измерения амплитудных и временных параметров; каждый канал выполняет независимую цифровую обработку и сохранение сигналов.
Технические особенности:
- Количество каналов: 2;
- Полоса пропускания: 200 МГц;
- Объем памяти (на канал): 14 МБ (28 МБ - при объединении);
- Скорость обновления экрана: 110.000 осц./с (до 400.000 осц./с в режиме сегментированной развертки);
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
- Интерполяция: Sin X/х, линейная;
- Амплитудно-частотный анализ: построение диаграмм Боде;
- Режим «Поисковая машина / Search» для поиска событий по условиям заданным пользователем;
- 38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения;
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (меньше/равно 2,5 мкс);
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Функция автоустановки параметров развертки, запуска;
- Математические функции: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) извлечение кв. корня (√);
- Частотный анализ (БПФ) при длине памяти 1 МБ;
- Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN;
- Опция анализа смешанных сигналов: 16 канальный логический анализатор;
- Опциональный USB модуль: функциональный генератор до 25 МГц (стандартные формы) и формирование сигнала произвольной формы;
- Интерфейс SBUS для подключения модуля MSO;
- Интерфейсы: LAN, USB TMC для управление и экспорт данных;
- USB WIFI адаптер;
- Цветной, SVGA TFT-дисплей (диагональ 17,8 см).
Технические характеристики осциллографа АКИП-4126/2E
| Параметр | Значения |
|---|---|
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Время нарастания | 1,8 нс |
| Ограничение ПП | 20 МГц |
| Коэффициент отклонения (К откл.) | 500 мкВ/дел…10 В/дел |
| Погрешность установки К откл. | меньше/равно плюс-минус 3,0%: 5мВ/дел ... 10 В/дел; меньше/равно плюс-минус 4%: меньше/равно 2 мВ/дел |
| Диапазон установки смещения | 500 мкВ ... 150 мВ: плюс-минус 2 В; 152 мВ ... 1,5 В: плюс-минус 20 В; 1,52 В ... 10 В: плюс-минус 200 В |
| Входной импеданс | 1 МОм (плюс-минус 2 %) / 18 плюс-минус 2 пФ / 50 Ом (плюс-минус 2 %) |
| Максимальное входное напряжение | 400 Впик (DC+AС пик, меньше/равно 10 кГц) |
| Коэффициент развертки (К разв.) | 500 пс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел |
| Погрешность установки К разв. | плюс-минус 0,0025 % |
| Режимы работы | Основной, ZOOM окна, самописец, X-Y |
| Источники синхросигнала | Любой из каналов, внешний/ Ext (для 2-х кан моделей) |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
| Предзапуск | 0…100% памяти |
| Послезапуск | 0…10000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
| Интерполяция | SinX/x, линейная |
| Длина записи | 14 МБ (28 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. |
| Функции | DU; DT; 1/DT |
| Функции по вертикали | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Функции | +, -, х; /; d/dt, dt и др. БПФ – частотный анализ при длине памяти 1 МБ |
| Операторы | Любой аналоговый канал |
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN |
| Число каналов | 16 |
| Частота дискретизации | до 2 ГГц |
| Длина памяти | до 14 МБ/канал |
| Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
| Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (плюс-минус 8 В) |
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
| Частотный диапазон | 1 мкГц ... 25 МГц (Синус) 1 мкГц ... 10 МГц (Прямоугольник, импульс) 1 мкГц ... 300 кГц (Пила) 1 мкГц ... 5 МГц (сигналы произвольной формы) Шум, полоса частот более 25 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки | плюс-минус 5*10-5 |
| Частота дискретизации | 125 МГц |
| Длина памяти | 16000 точек для произвольной формы |
| Разрядность АЦП | 14 бит |
| Выходной уровень | -1,5 В ... +1,5 В (50 Ом) -3 В ... +3 В (1 МОм) |
| Постоянное смещение | плюс-минус 3 В (1 МОм); плюс-минус 1,5 В (50 Ом) |
| Скважность | 1 % ... 99 % (для прямоугольника и импульса) |
| Симметрия | 0 % ... 100 % (для пилы) |
| Диапазон частот анализа | 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) |
| Минимальная полоса анализа | 500 Гц |
| Число точек | до 500 |
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм |
| Сегментир. память | До 80.000 сегментов |
| Интерфейс | USB, LAN USB WIFI адаптер – опция |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз менее 3° до 100 кГц |
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 ´ 14 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 |
| Рабочая температура | +10 ... +40°С; влажность меньше/равно 85% |
| Габариты | 312 х 133 х 151 мм |
| Масса | 2,6 кг |
Комплектация АКИП-4126/2E
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой запоминающий АКИП-4126/2E | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1:10 | 2 |
| 4 | Кабель USB | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75675-19 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
