- Производитель: АКИП
- Код товара: 12862
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
76 180₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4122/7

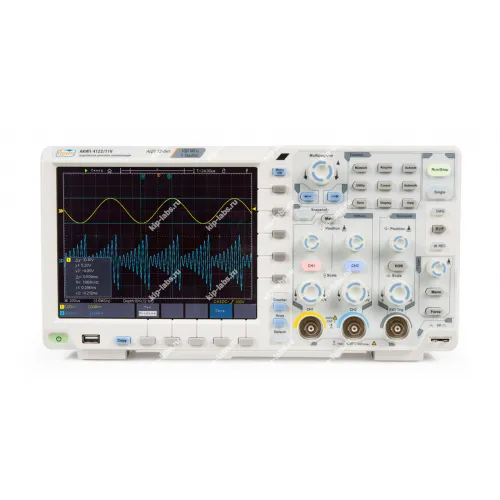

Кратко о модели: АКИП-4122/7 - Осциллограф цифровой запоминающий
АКИП-4122/7 - цифровой запоминающий осциллограф, предназначен для записи временных форм сигналов и их последующего анализа. При этом устройство активно применяют для контроля и отладки электронных схем в лабораторных и производственных условиях; производитель - АКИП.
Прибор классифицируют как осциллограф, что упрощает его размещение в общем ряду радиоизмерительной техники. Это позволяет систематизировать устройство среди аналогичных приборов.
Ключевые особенности
- Архитектура с цифровым запоминанием обеспечивает захват форм сигналов и их последующий анализ.
- Разнообразные режимы триггера гарантируют стабильное захватывание событий при заданных условиях, что повышает воспроизводимость измерений.
- Встроенные средства измерения автоматически вычисляют параметры сигналов и отображают результаты на экране.
- Имеется возможность сохранять записанные фрагменты и экспортировать их для последующей обработки.
- Эргономичная передняя панель и удобная навигация по меню упрощают оперативную настройку прибора.
Где применяется
Осциллограф востребован в учебных аудиториях и исследовательских лабораториях, а также широко используется на стендах при наладке электронных устройств. Кроме того, он оказывается полезен в сервисных центрах для диагностики неисправностей аппаратуры.
В автоматизированных промышленных системах прибор служит для контроля качества сигналов, за счёт этого его интеграция через стандартные интерфейсы, например RS-232C или их аналоги, целесообразна в составе комплексных измерительных комплексов. Такая интеграция рассматривается как типовой способ объединения в составе систем.
Описание цифрового осциллографа АКИП-4122/7
Серия АКИП-4122/7-12 разработана для исследования формы сигналов и измерения их амплитудных и временных параметров. По конструкции это компактные моноблочные переносные радиоизмерительные приборы в настольном исполнении с питанием от сети переменного тока.
Работа прибора опирается на высокоскоростное аналого-цифровое преобразование входного сигнала и цифровую обработку с применением микропроцессора, что приводит к записи данных в память. В результате обработки формируется участок сигнала, отображаемый на экране.
Приборы предоставляют визуальное отображение сигнала и автоматическую подстройку размеров изображения, при этом доступны цифровое запоминание и измерения амплитудных и временных характеристик как цифровым способом, так и с помощью курсоров. Каждый канал выполняет самостоятельную цифровую обработку и хранение данных.
Управление режимами и параметрами возможно с передней панели. Также предусмотрено дистанционное управление от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, цветной ЖКИ
Отличительные особенности:
- Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
- Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
- Цифровые фильтры (ФВЧ, ФНЧ);
- Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
- Память: 100 осциллограмм, 8 профилей настроек;
- Интерфейс: USB 2.0, LAN для управления и сохранения данных;
- Выход для внешнего монитора (VGA);
- Цветной TFT-дисплей (20 см) с регулируемой яркостью.
Технические характеристики цифрового осциллографа АКИП-4122/7
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0...100 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел...10 В/дел |
| Погрешность установки Коткл. | ± 3 % |
| Связь по входу | Открытый, закрытый, земля |
| Полоса пропускания (-3 дБ) | ≤ 3,5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц) |
| Математика | +, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 2 нс/дел...1000 с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. | ± 0,0001 % |
| Режимы работы | Основной, задержанный (100 нс...10 с), ZOOM окна, самописец (1 мс/дел – 100 0 с/дел), X - Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1, канал 2, сеть, внешний (Ext, Ext /5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT) |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность | ~ 0,3 делени я (в зав. от Коткл.) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит для АКИП-4122/7 АКИП-4122/7V, 12 бит для АКИП-4122/11 АКИП-4122/11V |
| Максимальная частота дискретизации | 1 ГГц |
| Частота дискретизации (на канал) | 500 МГц |
| Длина записи | 20 МБ/канала (40 МБ при объединении) 40 МБ/канал – АКИП-4122/12, АКИП-4122/12V |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали | f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%) |
| Измерение t задержки | Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез) |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) |
| Интерфейсы | USB (максимальный объем USB диска – 8 ГБ), LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X - Y | Х – канал 1; Y – кананал 2 , разность фаз < 3° до 100 кГц |
| Внутренняя память | 100 осциллограмм, 8 профилей настроек (запись/ воспроизведение). |
| Мультиметр (опция) | |
| Режим измерений | Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр) Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр) Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр) Прозвон цепи; Тест диодов (0 В – 1,5 В) |
| Входное сопротивление | 10 Ом, защита входа DC 1000 В/ AC 400 В |
| Индикатор | 3½ разряда, макс. индицируемое число 4.000 |
| Генератор сигналов (опция) | |
| Формы сигналов | синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы. |
| Частотный диапазон | 50 МГц |
| Частота дискретизации | 125 МГц |
| Число каналов | 1 или 2 |
| Разрядность ЦАП | 14 бит |
| Длина памяти | 8000 точек для произвольной формы |
| Выходной уровень | 10 мВпик-пик … 6 Впик-пик |
| Общие данные | |
| ЖК - дисплей | Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600) |
| Напряжение питания | 100...240 В, 47...63 Гц (автовыбор) |
| Потребляемая мощность | 18 Вт |
| Габаритные размеры | 340 х 177 х 90 мм |
| Масса | 2,6 кг |
Комплектация осциллографа АКИП-4122/7
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф АКИП-4122/6V | 1 |
| 2. | Делитель 1:1/1:10 | 2 |
| 3. | ПО (CD-диск) | 1 |
| 4. | Шнур питания | 1 |
| 5. | РЭ | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 72320-18 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
