Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Tektronix
- Код товара: 12776
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
222 801₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSO2002B
Свидетельство СИ MSO2000B, DPO2000B.pdf
Описание типа MSO2000B, DPO2000B.pdf

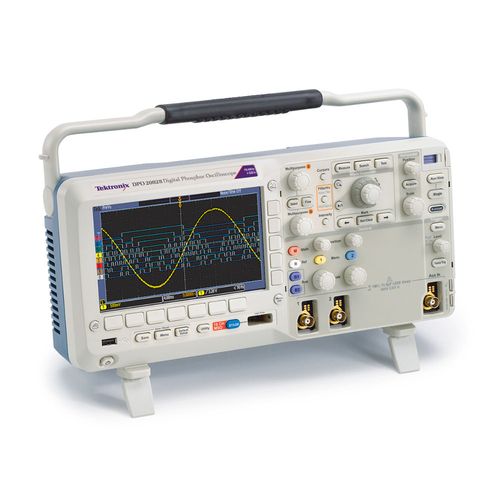

Назначение и принцип: MSO2002B Осциллограф цифровой
MSO2002B - цифровой осциллограф, предназначенный для записи и анализа временных форм электрических сигналов. Устройство используют при тестировании и отладке электронных схем для фиксации динамики сигналов.
Подробные данные и документацию предоставляет производитель Tektronix, при этом сведения о типичных модельных решениях доступны в разделе осциллографы. В ряде задач уместна дискретность настроек и гибкая конфигурация триггеров.
Функциональные опции
Аппарат оснащён базовыми средствами захвата и отображения сигналов, что позволяет последовательно настраивать развертку и масштаб отображения. В работе востребованы функции цифровой обработки и разные режимы синхронизации, при этом это упрощает анализ коротких импульсов и повторяющихся последовательностей.
Сферы использования
MSO2002B применяют при разработке и отладке электронной аппаратуры, а также в учебных лабораториях. На практике прибор используют для контроля качества и локализации неисправностей в схемах; при калибровке может быть полезна дискретность параметров, а при необходимости допустимо применение внешних интерфейсов типа RS-232C.
Осциллограф Tektronix MSO2002B предоставляет возможность анализа узлов разрабатываемого устройства по осциллограммам сигналов. Прибор обрабатывает 4 аналоговых и 16 цифровых каналов, а также 2 шин.
Дисплей с цифровым люминофором в сочетании с 125 вариантами триггеров ускоряет обнаружение аномалий. Панель Wave Inspector упрощает просмотр записи длиной 1 млн точек: можно уменьшать масштаб, помечать интересующие участки и переходить от метки к метке.
Серии MSO и DPO2000B объединяют проверенный набор возможностей, что позволяет ускорить ключевые этапы отладки - от быстрого обнаружения и захвата аномалий до поиска событий в записи и анализа характеристик сигнала.
Комплектация осциллографа MSO2002B
- Осциллограф TPS2012B
- P6316 16-канальный зонд логики и набор аксессуаров
- Документация
- Пассивный пробник PP0200
- Перевод передней панели
- Программное обеспечение OpenChoice
- Сумка
- Шнур питания
Теxнические xарактеристики осциллографа MSO2002B
| Параметр | Значения |
|---|---|
| Число каналов | 2 |
| Полоса пропускания | 70 MГц |
| Расчетное время нарастания фронта | 5 нс |
| Дисплей | цветной |
| Вертикальное разрешение | 8 бит |
| Диапазон чувствительности | 2 мВ/дел до 5 В/дел |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Максимальное входное напряжение | 300 В (ср.кв) с выбросами < 450 В |
| Длина записи | 1 млн. точек/кан. |
| Автоматические измерения | 29 видов |
| Интерфейсы | Порт USB 2.0 на передней панели для быстрого и простого сохранения данных. Порт USB 2.0 на задней панели для управления осциллографом с компьютера |
| Габаритные размеры | 180 x 377 x 134 мм |
| Вес | 3,6 кг |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 52080-12 |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 60 |
