Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12865
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
128 310₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4122/4V
Руководство по эксплуатации АКИП-4122.pdf
Расширенное описаине АКИП-4122.pdf

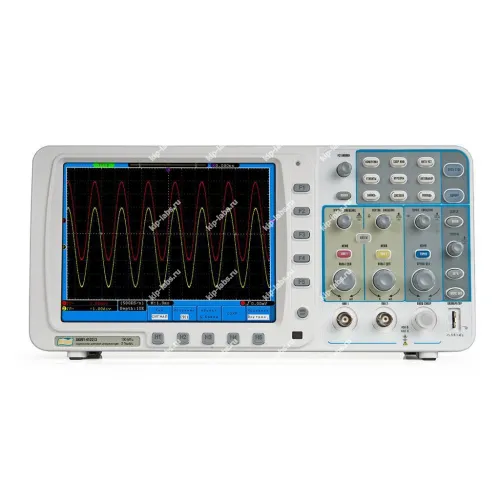

Кратко о модели: АКИП-4122/4V - Осциллограф цифровой запоминающий
Осциллограф АКИП-4122/4V - цифровая запоминающая модель производителя АКИП, предназначенная для регистрации и архивирования временных форм электрических сигналов, при этом прибор используют для последующего анализа и обработки полученных данных.
Аппарат входит в серию осциллографы и применяется для контроля параметров сигналов в лабораторных и сервисных условиях. Уточняйте у производителя комплектацию и опции; сведения о поддерживаемых интерфейсах передачи данных и возможностях самокалибровки приведены в сопроводительной документации.
Техническое описание АКИП-4122/4V
Серия осциллографов АКИП-4122 предназначена для измерений амплитудных и временных характеристик как однократных, так и периодических сигналов в диапазоне частот 0...300 МГц; при этом прибор обеспечивает визуальное наблюдение формы сигнала.
Работа осциллографа базируется на аналого-цифровом преобразовании входного напряжения с последующей цифровой обработкой выборок и отображением информации на встроенном экране или передачей её на внешний компьютер, что позволяет выполнять детальный анализ сигнала.
Управление измерительным процессом реализовано с помощью встроенного микропроцессора и специализированного программного обеспечения. Отображение выборки на экране ПК, измерение параметров и дистанционное управление выполняются через соответствующее ПО.
Для стабильного воспроизведения формы предусмотрены различные режимы синхронизации: одиночный и попеременный. В одиночном режиме запуск инициируется выбранным источником, а в попеременном - запускаются оба вертикальных канала поочерёдно.
Осциллографы серии АКИП-4122 выполняют 5 математических функций, включая БПФ, а также обеспечивают до 20 автоматических измерений параметров по напряжению и в частотно-временной области. Автоматические измерения могут выводиться в виде сводной таблицы или в виде набора до 8 параметров, выбранных пользователем.
В составе серии реализована функция автоматической подстройки сигнала по уровню и частоте при динамических изменениях параметров, что позволяет быстро настроить прибор для корректного отображения без ручной регулировки при проверке множества контрольных точек с разными напряжениями и частотами.
Дополнительно: информация о дискретности АЦП, возможностях самокалибровки и интерфейсах передачи данных (например, RS-232/COM) приведена в эксплуатационной документации; такие сведения полезно учитывать при планировании интеграции в измерительные цепочки.
Ключевые особенности
Прибор оснащён базовым набором функций для записи и анализа сигналов, что позволяет применять его при диагностике и исследовании электронных схем; при этом он удобен для серийной проверки и оперативных измерений.
- запоминающий режим записи форм сигналов
- набор триггерных режимов
- функции математической обработки сигналов
- возможность сохранения и просмотра ранее снятых кривых
Где применяется
Осциллограф используют при ремонте и наладке электронных модулей, в учебных лабораторных работах и при отладке измерительных схем. Также прибор востребован в сервисных центрах и при проведении прикладных исследований.
- лабораторные исследования
- сервисное обслуживание и диагностика
- образовательный процесс
- отладка и тестирование электроники
* - Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП , полученными в результате оцифровки сигнала.
** - Джиттер схемы ТВ синхронизации ≤ 200 пс
Отличительные особенности:
- Автоматический поиск сигнала, автоматическую установку коэффициента развертки.
- Возможность записи во внутреннюю и внешнюю память и вызова установок положения органов управления осциллографа (профилей) при исследовании и измерении формы входного сигнала.
- Возможность записи во внутреннюю память и вызова 15 форм сигнала отображаемых на дисплее.
- Возможность записи на внешний USB носитель данных, полученных в процессе сбора информации в формате Bin и
Технические характеристики цифрового осциллографа АКИП-4122/4V
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл. | ± 3% |
| Связь по входе | Открытый, закрытый, земля |
| Время нарастания | ≤ 1,7 нс |
| Входной импеданс | 1 МОм (± 2 %) / 10 пФ ± 5 пФ |
| Максимальное входное напряжение | 400 В (DC+AС пик, до 1 кГц) |
| Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. | ± 0,01 % |
| Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность | ~0,3 деления (в зав. от Коткл.) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 2 ГГц |
| Частота дискретизизации (на кан.) | 1 ГГц |
| Длина записи | 10 МБ (на канал) |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали | f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
| Измерение t задержки | Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
| Интерфейсы | USB, LAN, VGA, оптоизолированный «годен/ негоден» |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц |
| Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT), диагональ 20см, 10 x 14 дел (разрешение 800 х 600) |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) |
| Потребл. мощность | 18 Вт |
| Габаритные размеры | 340 х 155 х 70 мм |
| Масса | 1,82 кг |
Комплект поставки цифрового запоминающего осциллографа АКИП-4122/4V
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф АКИП-4122/4V | 1 |
| 2. | Делитель 1:1/1:10 | 2 |
| 3. | ПО (CD-диск) | 1 |
| 4. | Шнур питания | 1 |
| 5. | РЭ | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53946-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
