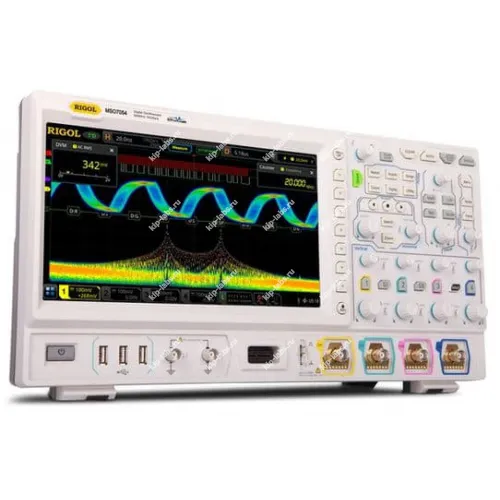

Осциллограф цифровой четырехканальный RIGOL MSO7024

Кратко о модели: Осциллограф цифровой четырехканальный RIGOL MSO7024

Осциллограф RIGOL MSO7024 - цифровое измерительное устройство, рассчитанное на выполнение задач в лабораторной и сервисной практике; его архитектура и ключевые узлы обеспечивают необходимый уровень производительности. Процессор "Phoenix", разработанный компанией RIGOL, обеспечивает реальную частоту дискретизации до 10 Гвыб/с, что позволяет регистрировать быстрые сигналы с высокой детализацией; технология UltraVision 2 расширяет глубину записи до 500 М точек, повышает скорость захвата осциллограмм до 600000 осц/с и поддерживает анализ вплоть до 450000 кадров.

Прибор оборудован крупным 10,1" сенсорным дисплеем и набором аппаратных органов управления на передней панели, что облегчает взаимодействие оператора с интерфейсом. Встроенный логический анализатор и двухканальный генератор сигналов расширяют возможности при отладке схем со смешанными сигналами; в ряду осциллографы такая комплектация востребована при тестировании сложных устройств. За счёт наличия стандартных интерфейсов интеграция с внешним оборудованием возможна по разным каналам. При необходимости дискретность измерений остаётся фактором, который стоит учитывать при настройке и калибровке.

Ключевые особенности

• Частота дискретизации до 10 Гвыб/с благодаря процессору "Phoenix".
• Технология UltraVision 2 увеличивает глубину и скорость записи, тем самым сокращая вероятность пропуска событий.
• Большой 10,1" сенсорный экран в сочетании с аппаратными органами управления упрощает работу с прибором.
• Встроенный логический анализатор и двухканальный генератор расширяют применение на устройствах со смешанными сигналами.

Где применяется

Прибор применяют для отладки и тестирования печатных плат, при этом он подходит для разработки как аналоговых, так и цифровых узлов. Таким образом, MSO7024 используется в лабораториях, сервисных центрах и учебных заведениях для исследования и верификации сигналов.

Основные функциональные возможности осциллографа RIGOL MSO7024:

• Количество входных каналов: 4 аналоговых и 16 цифровых;
• Полоса пропускания (аналоговая) - 200 МГц. Технология UltraVision 2;
• Частота дискретизации - 10 Гвыб/с (5 Гвыб/с на 2 канала, 2,50 Гвыб/с - 4 канала);
• Макс. память - 100 М точек (500 М -опция). АЦП 8 бит;
• Скорость захвата 600000 осц./сек. Анализ осциллограмм (до 450000 кадров);
• Расширенная синхронизация (12 типов штатно), протоколы посл. шин (опция) RS-232, UART, I?C, SPI, CAN, FlexRay, LIN, I?S, и MIL-STD-1553;
• Декодирование протоколов (опц.);
• 41 тип автоизмерений;
• Матем. функции;
• Статистика;
• БПФ;
• Цифровой вольтметр. Частотомер. Генератор сигналов (2 канала, 25 МГц, опция);
• Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция);
• Дисплей: 10,1", цветной, сенсорный, 1024 х 600;
• Вес: 3,9 кг. Размеры: 410 x 224 x 135 мм.
