Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12868
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
101 660₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4122/3
Руководство по эксплуатации АКИП-4122.pdf
Расширенное описаине АКИП-4122.pdf

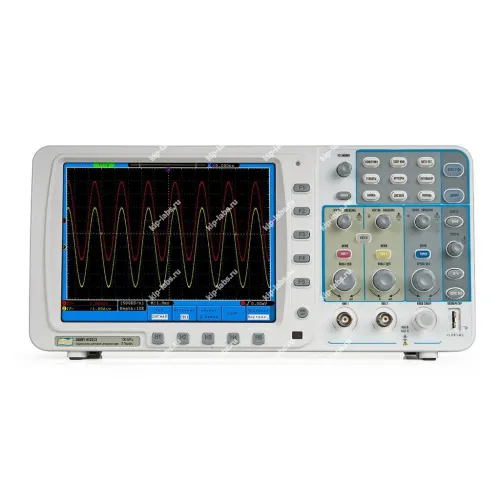

Описание модели: АКИП-4122/3 - Осциллограф цифровой запоминающий
Осциллограф цифровой запоминающий АКИП-4122/3 выпущен компанией АКИП, при этом все математические операции выполняются не по абсолютным значениям отсчетов АЦП, а по числовым номерам уровней квантования АЦП.
Параметр джиттера для схем ТВ синхронизации задан как ≤ 200 пс. Для удобства подбора оборудования также приводится информация о применимости прибора в ряду осциллографов и других радиоизмерительных приборов.
При необходимости оценивают уместность дискретности выборки в конкретной задаче, при этом возможные опции, такие как самокалибровка или дополнительные интерфейсы, рассматриваются по мере надобности.
Преимущества
- Математическая обработка сигналов на основе номеров уровней квантования АЦП.
- Низкий джиттер схемы ТВ синхронизации: ≤ 200 пс.
Область применения
Прибор используют в лабораторных исследованиях и при наладке, а также в сервисном обслуживании радиоэлектронной техники, при этом он пригоден для включения в автоматизированные системы контроля и испытаний.
* - Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП , полученными в результате оцифровки сигнала.
** - Джиттер схемы ТВ синхронизации ≤ 200 пс
Общее описание цифрового осциллографа АКИП-4122/3
Серия АКИП-4122 предназначена для измерений амплитудных и временных параметров одноразовых и периодических сигналов в диапазоне частот 0...300 МГц. Также прибор служит для визуального контроля формы сигналов.
Работа осциллографа основана на аналого-цифровом преобразовании входного напряжения и последующей цифровой обработке мгновенных значений, после чего информация выводится на встроенный экран и на внешний компьютер. Управление измерениями осуществляется встроенным микропроцессором, а отображение выборки и управление прибором реализуются через специальное программное обеспечение.
Для обеспечения стабильного изображения реализованы одиночная и попеременная синхронизации, при этом в одиночном режиме запуск выполняется от одного выбранного источника, а в попеременном - от обоих вертикальных каналов.
Осциллографы серии АКИП-4122 реализуют 5 математических функций, в том числе БПФ, и выполняют до 20 автоматических измерений параметров сигнала по напряжению и в частотно
Технические характеристики цифрового осциллографа АКИП-4122/3
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…100 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл. | ± 3% |
| Связь по входе | Открытый, закрытый, земля |
| Время нарастания | ≤ 3,5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 10 пФ ± 5 пФ |
| Максимальное входное напряжение | 400 В (DC+AС пик, до 1 кГц) |
| Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 2 нс/дел…100с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. | ± 0,01 % |
| Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность | ~0,3 деления (в зав. от Коткл.) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 1 ГГц |
| Частота дискретизизации (на кан.) | 500 МГц |
| Длина записи | 10 МБ (на канал) |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали | f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
| Измерение t задержки | Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
| Интерфейсы | USB, LAN, VGA, оптоизолированный «годен/ негоден» |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц |
| Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT), диагональ 20см, 10 x 14 дел (разрешение 800 х 600) |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) |
| Потребл. мощность | 18 Вт |
| Габаритные размеры | 340 х 155 х 70 мм |
| Масса | 1,82 кг |
Комплектация осциллографа АКИП-4122/3
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф АКИП-4122/3 | 1 |
| 2. | Делитель 1:1/1:10 | 2 |
| 3. | ПО (CD-диск) | 1 |
| 4. | Шнур питания | 1 |
| 5. | РЭ | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53946-13 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
