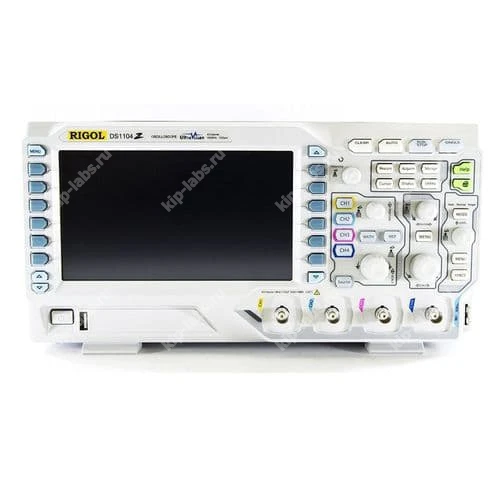

Осциллограф RIGOL DS1104Z

Назначение и принцип: Осциллограф RIGOL DS1104Z

Осциллограф RIGOL DS1104Z используют для визуального контроля и анализа временных форм электрических сигналов в лабораторных и сервисных задачах, при этом прибор часто задействуют при отладке электронных схем и при проверке параметров сигналов в стендовых испытаниях и ремонте оборудования.

Модель снята с производства. Для уточнения возможных замен и совместимых приборов обращайтесь к производителю или просмотрите раздел осциллографы.

При калибровке оценивают доступность сервисных опций и регламентов, что позволяет планировать техническое обслуживание. При эксплуатации в первую очередь проверяют совместимость интерфейсов и возможности интеграции в уже используемые тестовые цепочки; уместность опций самокалибровки и интерфейсов обмена данными, например RS-232C, оценивается отдельно.

Функциональные опции

В рабочем режиме набор функций включает средства отображения входных сигналов, механизмы синхронизации и опции сохранения/экспорта данных, что позволяет применять прибор в составе автоматизированных измерительных комплексов.

Преимущества

При эксплуатации отмечают удобство подключения и последовательность действий при выполнении типовых тестов, что упрощает рабочие процедуры.

• Удобство интеграции в стандартные лабораторные стенды.
• Поддержка типовых режимов просмотра и записи сигналов.

Сферы использования

На практике прибор находят применение в образовательных лабораториях и в инженерно-испытательных подразделениях. В работе осциллограф также используют при наладке и ремонте различной электроники.

Описание: бюджетный осциллограф реального времени RIGOL DS1104Z с увеличенным экраном

RIGOL DS1074Z - бюджетная модель цифрового осциллографа реального времени с крупным 7- дюймовым (17,8 мм по диагонали) экраном; модель RIGOL DS1074Z является 4-х канальным запоминающим осциллографом с полосой пропускания 70 МГц, с максимальной частотой дискретизации в режиме реального времени до 1ГГц и с максимальной скоростью записи до 30 000 осциллограмм в секунду, при этом имеется опциональная возможность увеличения размера записи и воспроизведения до 60 000 кадров в секунду.

Современный цветной LCD‑дисплей большого размера - 7 дюймов по диагонали - заметно расширяет удобство работы по сравнению с 5,5‑дюймовыми экранами моделей серий RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1; это улучшение интерфейса повышает эффективность при разработке и ремонте сложной электронной аппаратуры, включая средства связи 4 го поколения.

Традиционные эксплуатационные преимущества осциллографов RIGOL - компактность корпуса, малые габариты и широкий набор встроенных измерительных функций - присутствуют и в моделях серии RIGOL DS1000Z, что облегчает их внедрение в типичные рабочие процессы.

В бюджетных приборах серии применяется фирменная разработка UltraVision, заимствованная из более дорогих линеек RIGOL DS4000 и RIGOL D; UltraVision обеспечивает отображение сигнала с 256-ю градациями яркости и реализует систему фильтрации шумов в реальном времени. При этом такая техника представления и обработки входного сигнала повышает информативность экранной картины и упрощает интерпретацию измерений.

Основные технические характеристики осциллографов RIGOL DS1104Z:

Комплект поставки:
