Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4122/10
Назначение и принцип: АКИП-4122/10 - Осциллограф цифровой запоминающий
Прибор АКИП-4122/10 предназначен для записи и анализа временных форм электрических сигналов, при этом он фиксирует цифровые отсчёты для последующей обработки и сопоставления. Производитель - АКИП, устройство также классифицируется как осциллографы.
Входной сигнал подвергается дискретизации и преобразованию в цифровую последовательность. Это обеспечивает быструю цифровую обработку и отображение на экране, что упрощает диагностику, а прибор поддерживает запуск по заданным условиям.
Функциональные опции
В конструктивное исполнение включён набор средств для захвата, хранения и анализа сигналов, что позволяет подстраивать режимы работы под конкретные измерительные задачи.
- Несколько режимов запуска и синхронизации сигналов.
- Встроенные средства цифровой обработки и вычисления ключевых параметров.
- Возможность сохранения фрагментов в память и последующего экспорта.
- Интерактивное отображение формы сигнала с масштабированием и курсорными измерениями.
- Интерфейсы для обмена данными и интеграции с внешними системами.
Сферы использования
Прибор применяют при наладке, ремонте и контроле аналоговой и цифровой аппаратуры. Инженеры в процессе эксплуатации получают сведения о динамике сигналов и определяют параметры, влияющие на работоспособность системы.
На практике осциллограф используют в стендовой диагностике, в лабораторных испытаниях и при сервисном обслуживании электроники, при этом при калибровке и поверке важна дискретность настроек и наличие автоматической подстройки - это нейтральная рамка для оценки удобства применения и совместимости с другим оборудованием.

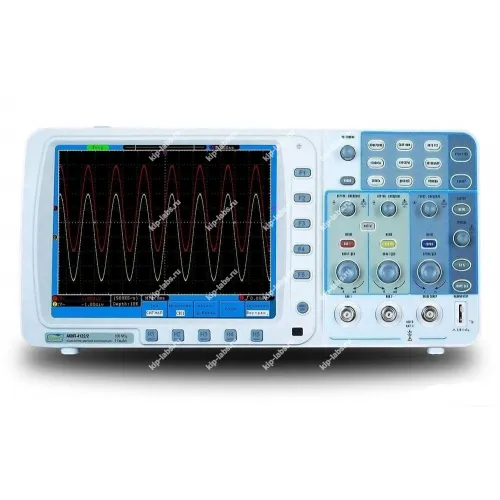

Описание цифрового осциллографа АКИП-4122/10
Модельный ряд АКИП-4122/7-12 разработан для исследования формы сигналов и для измерения амплитудных и временных характеристик электрических сигналов. Устройства выполнены как компактные переносные моноблоки с питанием от сети переменного тока и рассчитаны на настольную эксплуатацию.
Рабочий принцип базируется на высокоскоростном аналого-цифровом преобразовании входного сигнала и последующей цифровой обработке микропроцессором, что позволяет сохранять необходимые фрагменты в память и выводить их на экран.
Осциллографы обеспечивают визуальный контроль, автоматическую подстройку размеров изображения, цифровое запоминание и измерение амплитудных и временных параметров как цифровыми алгоритмами, так и с помощью курсоров. Каждый канал осуществляет независимую цифровую обработку и сохранение сигналов.
Устройства также поддерживают математическую обработку сигналов, выполнение частотного анализа (быстрое преобразование Фурье), документирование результатов измерений и вывод информации на печать.
Управление режимами и параметрами реализовано как вручную, так и в дистанционном режиме. Дистанционное управление выполняется с внешнего компьютера.
К основным узлам относятся: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, цветной ЖКИ, что обеспечивает комплексную работу прибора.
Отличительные особенности:
- Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
- Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
- Цифровые фильтры (ФВЧ, ФНЧ);
- Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
- Память: 100 осциллограмм, 8 профилей настроек;
- Интерфейс: USB 2.0, LAN для управления и сохранения данных;
- Выход для внешнего монитора (VGA);
- Цветной TFT-дисплей (20 см) с регулируемой яркостью.
Технические характеристики цифрового осциллографа АКИП-4122/10
| Параметр | Значения | |
|---|---|---|
| Канал вертикального отклонения | ||
| Число каналов | 2 | |
| Полоса пропускания (-3 дБ) | 0…60 МГц | |
| Ограничение полосы | 20 МГц | |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел...10 В/дел | |
| Погрешность установки Коткл. | ± 3 % | |
| Связь по входу | Открытый, закрытый, земля | |
| Полоса пропускания (-3 дБ) | ≤ 5,8 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 15 пФ ± 5 пФ | |
| Максимальное входное напряжение | 300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц) | |
| Математика | +, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 2 нс/дел...1000 с/дел (шаг 1-2-5) | |
| Погрешность установки Кразв. | ± 0,0001 % | |
| Режимы работы | Основной, задержанный (100 нс...10 с), ZOOM окна, самописец (1 мс/дел – 100 0 с/дел), X - Y | |
| Синхронизация | ||
| Источники синхросигнала | Канал 1, канал 2, сеть, внешний (Ext, Ext /5) | |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT) | |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC | |
| Чувствительность | ~ 0,3 делени я (в зав. от Коткл.) | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 12 бит | |
| Максимальная частота дискретизации | 1 ГГц | |
| Частота дискретизации (на канал) | 500 МГц | |
| Длина записи | 20 МБ/канала (40 МБ при объединении) 40 МБ/канал – АКИП-4122/12, АКИП-4122/12V | |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x | |
| Курсорные измерения | ||
| Функции | ΔU; ΔT; 1/ΔT | |
| Автоматические измерения | ||
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) | |
| Функции по горизонтали | f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%) | |
| Измерение t задержки | Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез) | |
| Дополнительные возможности | ||
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) | |
| Интерфейсы | USB (максимальный объем USB диска – 8 ГБ), LAN | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X - Y | Х – канал 1; Y – кананал 2 , разность фаз < 3° до 100 кГц | |
| Внутренняя память | 100 осциллограмм, 8 профилей настроек (запись/ воспроизведение). | |
| Мультиметр (опция) | ||
| Режим измерений | Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр) Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр) Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр) Прозвон цепи; Тест диодов (0 В – 1,5 В) | |
| Входное сопротивление | 10 Ом, защита входа DC 1000 В/ AC 400 В | |
| Индикатор | 3½ разряда, макс. индицируемое число 4.000 | |
| Генератор сигналов (опция) | ||
| Формы сигналов | синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы. | |
| Частотный диапазон | 25 МГц | |
| Частота дискретизации | 125 МГц | |
| Число каналов | 1 или 2 | |
| Разрядность ЦАП | 14 бит | |
| Длина памяти | 8000 точек для произвольной формы | |
| Выходной уровень | 10 мВпик-пик … 6 Впик-пик | |
| Общие данные | ||
| ЖК - дисплей | Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600) | |
| Напряжение питания | 100...240 В, 47...63 Гц (автовыбор) | |
| Потребляемая мощность | 18 Вт | |
| Габаритные размеры | 340 х 177 х 90 мм | |
| Масса | 2,6 кг | |
Комплектация цифрового запоминающего осциллографа АКИП-4122/10
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф АКИП-4122/10 | 1 |
| 2. | Делитель 1:1/1:10 | 2 |
| 3. | ПО (CD-диск) | 1 |
| 4. | Шнур питания | 1 |
| 4. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 72320-18 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
