Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Rohde Schwarz
- Код товара: 12497
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
790 900₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 20884

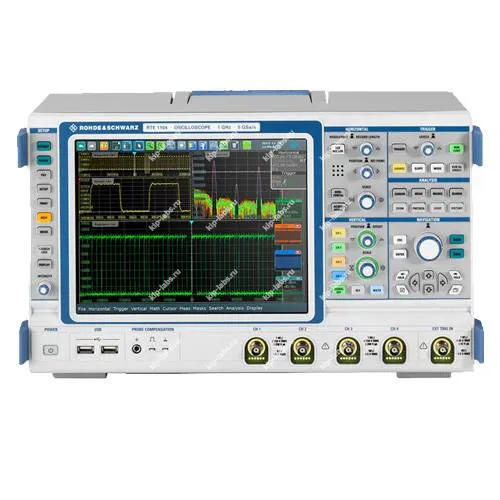

Кратко о модели: Цифровой осциллограф Rohde & Schwarz RTO
Модель снята с производства.
Осциллографы серии R&S®RTO комбинируют визуализации сигналов с большой скоростью сбора данных, а также первой в мире цифровой системой синхронизации в реальном времени; приборы доступны в исполнениях с полосой пропускания 600 МГц, 1 ГГц, 2 ГГц и 4 ГГц. Благодаря аппаратному ускорению реализованы функции измерения и анализа, доступные в компактном корпусе, что позволяет использовать их в различных задачах контролирования сигналов; дополнительно стоит отметить производителя - Rohde Schwarz.
Уместно отметить, что прибор подходит для сценариев, где требуется дискретный контроль и периодическая калибровка; при этом возможна интеграция в стандартные тестовые стенды.
Ключевые особенности
Главные свойства
- Быстрое обнаружение аномалий сигнала
- Аппаратное ускорение анализа
- Высокоточная цифровая система синхронизации
- Новый уровень удобства работы
- Убедительная точность
Отличительные черты
- Быстрое обнаружение аномалий сигнала
- Один миллион сигналов в секунду: поиск неисправностей не требует догадок
- Высокие скорости сбора данных без ограничения функциональных возможностей
- Быстрый анализ ошибок с функцией просмотра истории
Аппаратное ускорение анализа
- Высокая скорость измерений, даже для сложных функций анализа
- Спектральный анализ на основе БПФ: эффективно и удобно
- Испытания на соответствие маске: быстрая настройка, надежные результаты
- Усложненный анализ с использованием одновременно до трех сигналов в каждом канале
Точная цифровая система синхронизации
- Точные измерения благодаря малому джиттеру при синхронизации
- Высокая чувствительность запуска во всей полосе пропускания
- Регулируемый цифровой фильтр сигнала синхронизации
Удобство эксплуатации
- Четкая структура меню позволяет быстро начать работу
- Цветная маркировка органов управления, понятная для пользователя
- Пиктограммы сигналов с функцией перетаскивания
- Благодаря полупрозрачным диалоговым окнам измеряемые сигналы всегда полностью видимы
Гарантированная точность
- Точные измерения благодаря очень низкому уровню собственного шума
- Широкий динамический диапазон благодаря одноядерному аналогово-цифровому преобразователю
- Полная ширина полосы пропускания, даже для значений чувствительности ≤ 10 мВ/дел
- Малые погрешности коэффициента усиления и смещения, независимо от температуры
- Надежная межканальная развязка предотвращает перекрестные помехи
Где применяется
- Логический анализ
- Демодуляция сигналов на квадратурные составляющие
- Анализ целостности сигналов
- Анализ протоколов последовательной передачи данных
- Испытания на соответствие стандартам передачи данных
- Анализ мощности
- Анализ электромагнитных помех
Приобрести осциллограф Rohde & Schwarz RTO или получить консультацию специалистов можно у нас в магазине по телефону или через форму обратной связи на сайте; также доступна помощь онлайн-консультанта. Для выбора оборудования в смежных категориях смотрите осциллографы.
Технические характеристики цифрового осциллографа Rohde & Schwarz RTO
| Параметр | Значения | |
|---|---|---|
| Полоса пропускания | 200 МГц | |
| Количество каналов | 2 изолированных канала + вход мультиметра | |
| Режим | Обычный | |
| Пиковый детектор | ||
| Усреднение (2...8192 осциллограмм) | ||
| Высокое разрешение | ||
| Огибающая | ||
| Макс. дискретизация (реальное время) | 5 млрд отсчетов/с | |
| 2,5 млрд отсчетов/с в режиме чередования | ||
| Вход | ||
| Связь по входу | открытый, закрытый | |
| Входной импеданс | 1 МОм ± 2 % || 12 пФ ± 2 пФ | |
| Максимальное входное напряжение | CAT IV 300 Вскз , 424 Впик CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11 | |
| Параметры горизонтальной системы | ||
| Скорость захвата осциллограмм | 50000 осц./сек | |
| Интерполятор | sin(x)/x | |
| Глубина записи | ≤20 мВ/дел | |
| 1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая); | ||
| 2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая); | ||
| ≥50 мВ/дел | ||
| 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | ||
| Коэффициент развертки | 1 нс/дел ~ 500 с/дел | |
| Погрешность временной базы | ±10 ppm | |
| Задержка между каналами | ±100 нс | |
| Режимы | Y-T, X-Y, zoom, FFT, самописец | |
| Параметры вертикальной системы | ||
| Вертикальное разрешение | 9 бит 10 бит (ADC режим) | |
| Вертикальное отклонение | 2 мВ/дел ~ 100 В/дел | |
| Диапазон смещения | ±4 В (2 мВ/дел ~ 500 мВ/дел) ±200 В (1 В/дел ~ 20 В/дел) 0 В (≥40 В/дел) | |
| Низкочастотный предел | ≤8 Гц ( на входе BNC) | |
| Время нарастания | ≤1,75 нс | |
| Погрешность коэф. усиления | ±1,5% (>5 мВ/дел) ±2% (2 мВ/дел~5 мВ/дел) ±2,5% (2 мВ/дел) | |
| Погрешность смещения | ±0,1 дел ±1,5 мВ ±0,5%смещения | |
| Изоляция между каналами | >40 дБ | |
| Питание | ||
| Сетевой адаптер | вход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 А выход: +15 В DC, 4 А | |
| Батарея | Литий-ионный аккумулятор (Li-ion) 72 Втч Время работы / заряда - 4 ч/ 4 ч Напряжение 11,25 В DC | |
| Массо-габаритные параметры | ||
| Габаритные размеры | 201 мм × 293 мм × 74 мм (Ш*В*Г) | |
| Вес | Около 2,4 кг | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 36 |
