Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Тетрон
- Код товара: 12394
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
69 800₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 108809

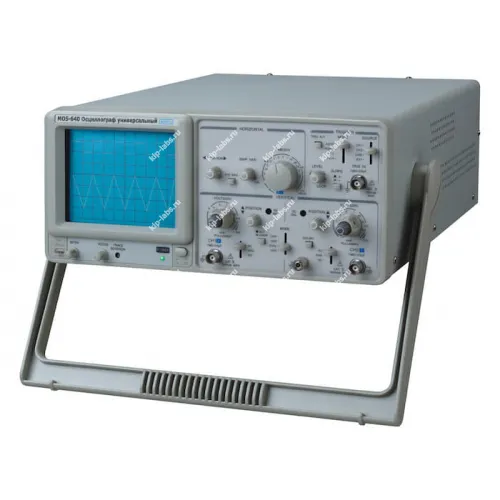

Назначение и принцип: Осциллограф универсальный MOS-640 (40 МГц)
Прибор MOS-640 выполнен в виде аналогового осциллографа с двумя каналами; он предназначен для исследования формы электрических сигналов и измерения параметров в диапазоне частот до 40 МГц при длительностях от 20 нс до 0,2 с, при этом изготовитель - Тетрон.
На практике устройство используют для получения временных характеристик и анализа формы сигналов. Подбор сопутствующих приборов и аналогичных моделей доступен в разделе осциллографы.
Функциональные опции
В работе MOS-640 ориентирован на визуальную и метрологическую оценку сигналов в указанном диапазоне частот, что позволяет фиксировать параметры при длительностях от 20 нс до 0,2 с. При эксплуатации следует учитывать дискретность измерений и своевременную проверку калибровки; при калибровке полезно контролировать опорные уровни и условия подключения пробников.
Сферы использования
В целом прибор применим для испытаний и диагностики электрических сигналов в рамках тестирования электронных схем и отладки устройств. При эксплуатации рекомендуется соблюдать методики подключения и сохранять условия измерений для повторяемости результатов.
Комплект поставки:
- Осциллограф 1 шт
- Шнур сетевой 1 шт
- Пробник-делитель 2 шт
- Руководство по эксплуатации 1 шт
Технические характеристки:
| Характеристики | Значения |
|---|---|
| Количество каналов |
2 |
| Полоса пропускания |
40 МГц |
| Основная погрешность |
не более 3% |
| Чувствительность |
5 мВ/дел - 5 В/дел (10 ступеней) |
| Связь по переменному току (AC coupling) |
<10Гц (при 100 кГц) |
| Время нарастания |
8,75 нс |
| Входной импеданс |
1 МОм |
| Входная емкость |
25 пФ |
| Вертикальное отклонение |
|
| Коэффициент отклонения |
5 мВ/дел. - 5 В/дел. |
| Регулировка коэффициента отклонения |
плавное перекрытие в 2,5 раза |
| Режимы работы |
канал 1, канал 2, сумма сигналов каналов 1 и 2, каналы поочередно или прерывисто, канал 2 инвертированный |
| Максимальное входное напряжение (с пробником) |
300В пик-пик (АС до 1кГц) |
| Горизонтальное отклонение |
|
| Коэффициент развертки |
0,2 мкс/дел. - 0,5 с/дел. (ступенчато 20, соответственно ряду 1, 2, 5) |
| Погрешность установки |
±3% (при растяжке х10: ±5%) |
| Регулировка коэффициента развертки |
плавное перекрытие в 2,5 раза |
| Растяжка развертки |
X10 |
| Синхронизация (Trigger) |
|
| Источник |
канал 1, канал 2, альтернативный, сеть, внешний |
| Режим работы |
авто, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска |
| связь синхронизации (Trigger coupling) |
от 20 Гц до полного диапазона |
| Вход внешней синхронизации |
импеданс 1 МОм, емкость 25 пФ |
| Уровень внешней синхронизации |
до 300 В (DC+AC пик, частота до 1 кГц) |
| Режим X – Y |
|
| Полоса частот |
0 – 500 кГц (-3 дБ) |
| Коэффициент отклонения |
5 мВ/дел. – 5 В/дел. (±3%) |
| Разность фаз X-Y |
≤3° (до 50кГц) |
| Остальные параметры |
|
| Выход канала 1 (на задней панели) |
20 мВ/дел., импеданс 50 Ом, частота от 50Гц до 50МГц |
| Z-вход (на задней панели) |
частотный диапазон 0 – 2 МГц, чувствительность 5 Vpp, входной импеданс 47 кОм, максимальное входное напряжение до 30В (DC+AC пик, частота до 1 кГц). |
| Частотомер |
от 20Гц до полного диапазона, погрешность ±0.01%, дисплей LED 6 цифр |
| Экран |
электронно-лучевая трубка 6 дюймов, 8х10 дел., 1 дел. = 1 см |
| Питание |
220/110В (±10%), 50 - 60Гц |
| Потребляемая мощность |
до 35ВА |
| Условия эксплуатации |
температура 10 °C - 40 °C, влажность до 80% |
| Габаритные размеры |
310х150х455 мм |
| Масса |
8 кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Тетрон |
| Страна производитель | Россия |
