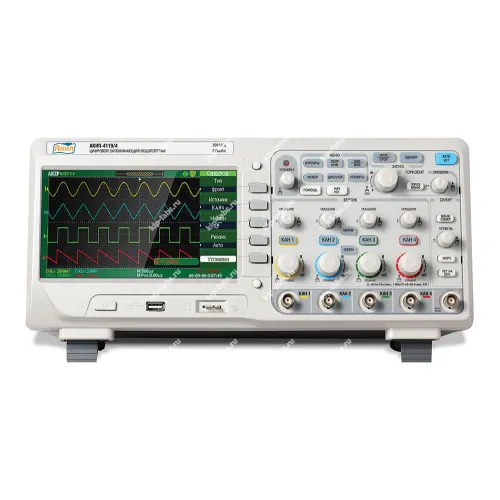

Назначение и принцип: АКИП-4119/4 - Осциллограф цифровой запоминающий
Модель АКИП-4119/4 от АКИП больше не выпускается; в качестве замены производитель рекомендует АКИП-4129А + Опция 350А, при этом детали по поставкам и вариантам замены следует уточнять непосредственно у изготовителя.
Приборы данного класса предназначены для записи и анализа временных форм электрических сигналов, и их относят к разряду современных осциллографы; цифровая фиксация обеспечивает возможность последующей постобработки и выполнения измерений.
При эксплуатации может быть уместна дискретность записи сигналов и применение стандартных интерфейсов обмена данными, что позволяет интегрировать прибор в существующие тестовые комплексы. В работе полезно учитывать варианты подключения и возможности интерфейсов, например USB и LAN, а также традиционные последовательные интерфейсы типа RS-232C как нейтральную опцию.
Функциональные опции
- Запись цифровых сигналов и хранение осциллограмм для последующего анализа.
- Многоканальная входная схема с режимами синхронизации и триггерирования.
- Набор измерительных функций по амплитуде, времени и частоте, что позволяет оценивать параметры сигналов в рабочем процессе.
- Возможность экспорта данных через интерфейсы передачи и интеграции с внешними системами.
Сферы использования
В работе такие осциллографы применяют при отладке и диагностике электронных узлов; на практике их используют в лабораториях, учебных аудиториях и сервисных центрах, где требуется контроль временных характеристик сигналов.
При калибровке и проверке оборудования приборы помогают фиксировать и сравнивать временные характеристики сигналов, тем самым упрощая выявление отклонений. При эксплуатации удобно использовать шаблоны и режимы накопления для сравнения с эталонными кривыми.
Характеристика цифрового запоминающего осциллографа АКИП-4119/4
Серия осциллографов АКИП-4119 сочетает в себе измерительные ресурсы, набор функций, удобство управления и эксплуатационную надёжность в компактном корпусе; при этом изделие предлагается по доступной цене, ориентированной на бюджетных пользователей.
Осциллографы АКИП-4119 применимы при работе с телекоммуникационными трактами и в радиочастотных измерениях, поскольку поддерживают широкий диапазон измерения сопротивления. В работе это обеспечивает универсальность при тестировании сигналов в разных узлах коммуникационных систем.
Появление серии АКИП-4119 дополняет линейку 2‑канальных осциллографов с полосами пропускания от 25 МГц до 200 МГц и даёт возможность прямой замены ряда моделей конкурентов (например, TDS1000B, Agilent DSO1000). Новые приборы рассчитаны на пользователей с ограниченным бюджетом, которым требуются достаточные ресурсы для анализа сигналов.
Ключевые характеристики:
- Количество каналов: 4
- Полоса пропускания 300 МГц
- Макс. частота дискретизации 2 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
- Макс. объем памяти: 24 кБ
- Интерполяция: Sin X/X, линейная
- 5 функций математики: сложение, вычитание, умножение, инверсия, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Автоматические (до 32-х параметров) и курсорные Δ-измерения
- Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
- Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
- Сохранение 20 осциллограмм, 20 профилей настроек, 4 шаблонов допускового контроля, выход сигнала «Годен/негоден»
- Расширенная синхронизация: фронт, длительность, ТВ, по наклон, чередующийся запуск
- Большой цветной ЖК-дисплей: 8х18 дел., диагональ 17,8 см
- Интерфейс: USB 2.0 для управления и записи данных (3), LAN
- Совместим с протоколом LXI
Технические характеристики цифрового осциллографа АКИП-4119/4
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…300 МГц |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5) |
| Погрешность уст. Коткл. | ± 3% |
| Время нараст. (не более) | 1,2 нс |
| Входной импеданс | 1 МОм/13 пФ; 50 Ом |
| Макс. вх. напряжение | 600 В пик-пик (CAT I, 1 МОм, х10); 5 В скз (50 Ом) |
| Связь по входу | Открытый, закрытый, земля |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 1 нс - 50 с/дел |
| Погрешность уст. Кразв. | 0,01% |
| Режимы работы | Основной, ZOOM, самописец, X-Y |
| синхронизация | |
| Источники синхросигнала | Любой из каналов или внешний источник |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный |
| Виды синхронизации | по фронту, по заданным параметрам длит. импульса, ТВ- |
| синхронизация, по скорости изменения, попеременный запуск (ALT) | |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 1 ГГц – на канал, 2 ГГц – при объединении |
| Эквив. частота дискретиз. | 50 ГГц на канал |
| Интерполяция | Линейная, Sin X / X |
| Объем памяти на канал: | 12 кБ (24 кБ при объед. каналов) |
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) |
| Курсорные измерения | |
| Режимы | Ручной, автоизмерения, слежение (трэк) |
| Виды измерений | DU; DT; 1/DT |
| Автоматические измерения | |
| По вертикали | Пик-пик, амплитуда, максим., миним., "высокий" уровень, "низкий" уровень, среднее, с.к.з., выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN |
| Математика | Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование результатов | Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения. |
| Общие данные | |
| ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); |
| Напряжение питания | 100…240 В (± 10 %), 50 Гц |
| Габаритные размеры | 358 × 156 × 118 мм |
| Масса | 4,5 кг |
Комплект поставки осциллографа АКИП-4119/4
| № | Наименование | Количество |
|---|---|---|
| 1. | Цифровой запоминающий осциллограф АКИП-4119/4 | 1 |
| 2. | Шнур питания | 1 |
| 3. | Делитель 1:1/1:10 | 4 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | ПО EasyScope3.0/АКИП (1CD) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 69417-17 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
