Назначение и принцип: Осциллограф цифровой запоминающий АОС-5104
AOС-5104 применяется для регистрации и анализа электрических сигналов. Прибор производится Актаком.
Сигналы проходят оцифровку на входе и сохраняются в виде наборов выборок для последующей обработки, что позволяет упростить измерения и визуальную оценку формы сигналов; см. также осциллографы.
При калибровке принимают во внимание дискретность выборки и точность временной базы. В работе возможна интеграция с внешними интерфейсами, в том числе RS-232C; уместна проверка дискретности и самокалибровки.
Функциональные опции
Устройство выполняет запись сигналов, их воспроизведение и базовую цифровую обработку, при этом доступны триггерные режимы и набор математических операций над сохранёнными выборками.
- Регистрация и хранение цифровых выборок
- Визуализация форм сигналов и измерение амплитуды/временных параметров
- Триггерные режимы для синхронизации точек захвата
- Математическая обработка сигналов и построение дополнительных осциллограмм
- Сохранение данных для последующего анализа
Сферы использования
На практике АОС-5104 находят применение в лабораторных исследованиях и при наладке электронных устройств, что позволяет проводить оперативную диагностику неисправностей и проверку режимов работы.
При эксплуатации в учебном процессе прибор используют для демонстрации принципов формирования сигналов. В сервисной диагностике и контроле изделий АОС-5104 применяют для локализации дефектов и подтверждения соответствия рабочим параметрам.
Дополнительная комплектация:
- миниклипса пружинная АСА-2554
- пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150,HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
- пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS,DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro
- пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699
- пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08
Описание запоминающего цифрового осциллографа АОС-5104:

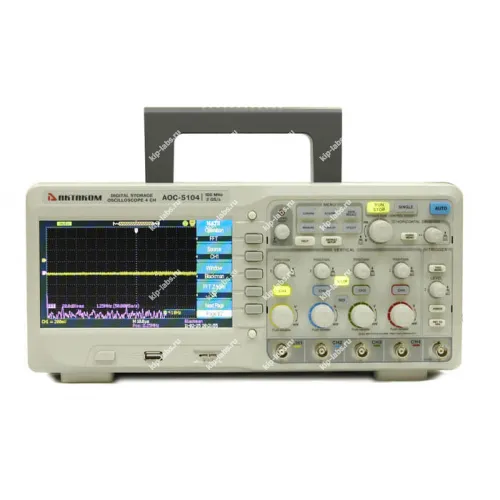

Запоминающие цифровые осциллографы АОС применяют для изучения формы электрических сигналов посредством визуального контроля на ЖК-индикаторе и для измерения их амплитудных и временных характеристик. Принцип работы основан на аналого-цифровом преобразовании входного сигнала с установленной частотой дискретизации и последующей записи цифровых данных в запоминающее устройство для цифровой обработки и отображения на цветном матричном ЖК-дисплее. Прибор выполнен в моноблочном корпусе со съёмным сетевым шнуром питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, узлы синхронизации развертки и режимов обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и разъём USB для подключения внешнего запоминающего носителя или принтера.
4 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с-каждый канал). Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 24К (12 К на канал) точек. Входной импеданс: 1 МОм / 17 пФ. Курсорные измерения. 32 автоизмерений. Матем. функции. БПФ. Интерфейс: 2 USB-host, USB-device, LAN, PASS/FAIL. Дисплей: цветной, TFT, 7", 480х234. Вес: 4,5 кг. Размеры: 336 x 152 x 118 мм.
Программное обеспечение (ПО) осциллографов предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и вывода через интерфейсы связи. В состав ПО входят функции курсорных и автоматических измерений, допускового контроля и математической обработки сигналов (+, -, ·, /), а также быстрое преобразование Фурье. Контроль целостности программы выполняется автоматически при каждом запуске: после проверки контрольной суммы на дисплей выводится идентификационное наименование и версия ПО. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 – С.
Отличительные особенности запоминающего цифрового осциллографа АОС-5104 :
- автоматические измерения: 32 типа.
14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vr
Технические характеристики:
| Параметр | Значение |
|---|---|
| Количество каналов | 4 канала + внешний запуск |
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации в режиме реального времени | 2 Гвыб/сек (1 Гвыб/сек на канал) |
| Частота дискретизации в эквивалентном режиме | 50 Гвыб/сек |
| Максимальный объем памяти | 24 К (12 К на канал) |
| Вертикальное разрешение | 8 бит |
| Коэффициент вертикального отклонения | 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел) |
| Время нарастания | 3,5 нс |
| Входной импеданс | 1 MОм ±2% || 17 пФ ±3 пФ |
| Максимальное входное напряжение | 400 В пик-пик |
| Коэффициент развертки | 2,5 нс/дел…50 с/дел с шагом 1-2-5 |
| Источник запуска | канал 1, канал 2, AC, внешний, внешний/5 |
| Тип входов | AC, DC, ФВЧ, ФНЧ |
| Тип запуска | фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный |
| Дисплей | 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К |
| Интерфейс | USB-host, USB-device, PASS/FAIL, LAN |
| Питание | 100 В - 240 В / 45 Гц...440 Гц |
| Потребляемая мощность | 50 Вт |
| Масса | 4,5 кг |
| Габаритные размеры | 336х118х152 мм |
Органы управления осциллографов АОС-5ххх:
- Кнопка включения и отключения меню
- Индикатор активности регулятора ввода данных
- Регулятор ввода данных
- Кнопка AUTO. Автоматически включает и настраивает активный канал
- Зона кнопок вызова MENU: Кнопка UTILITY активирует различные сервисные функций. Кнопка MEASURE запускает режим автоизмерений. Кнопка ACQUIRE активирует режимы получения данных осциллографом. Кнопка SAVE/RECALL служит для сохранения и загрузки профилей настроек и осциллограмм. Кнопка CURSORS предназначена для включения режима курсорных измерений. Кнопка DISPLAY используется для изменения настроек экрана
- Кнопка вызова заводских настроек
- Зона кнопок управления RUN control: Кнопка RUN/STOP осуществляет поиск условий запуска, запуск и прекращение регистрации данных. Кнопка SINGLE служит для однократной регистрации сигнала
- Органы управления вертикальной системой VERTICAL▲▼. Кнопка MATH предназначена для выполнения математических операций. Кнопка REF используется для сохранения и загрузки опорного сигнала
- Органы управления горизонтальной системой
- Система управления запуском
- Вход для сигнала внешнего запуска
- Входы каналов CH1, CH2, CH3 или CH4
- Зона функциональных кнопок для выбора различных функций и установок
- Кнопка для распечатки и сохранения изображения
- Кнопка входа в систему помощи (на английском языке)
- Разъём интерфейса USB-host для подключения USB-носителя
- ЖК-экран
- Выход для компенсации пробников
- Выключатель питания. Служит для включения и выключения прибора

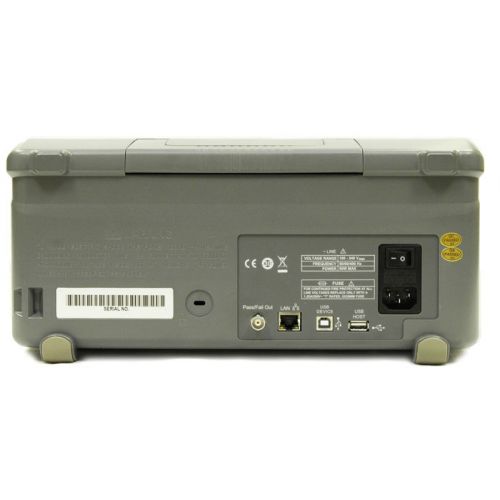

- Разъем Pass/Fail Out для подключения внешнего управляемого устройства
- Разъём USB-устройства для подключения осциллографа к персональному компьютеру
- Разъем LAN для дистанционного управления
- Разъём USB-host для подключения USB-накопителя или USB-принтера
- Разъём для подключения кабеля питания с контактом заземления и тумблером включения питания
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф цифровой запоминающий АОС-5104 | 1 |
| 2. | Кабель питания | 1 |

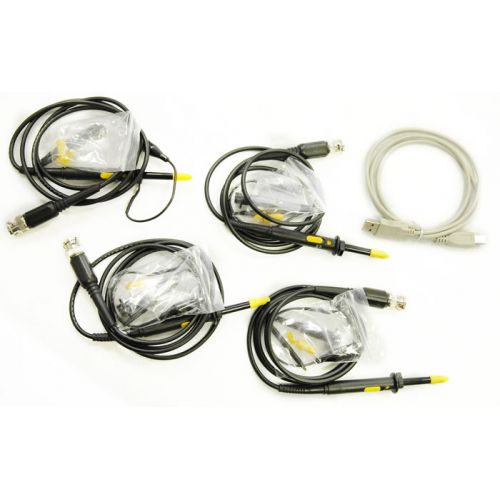

| 3. | Осциллографический щуп | 4 |
| 4. | Кабель USB | 1 |
| 5. | Краткое руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 48999-12 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
