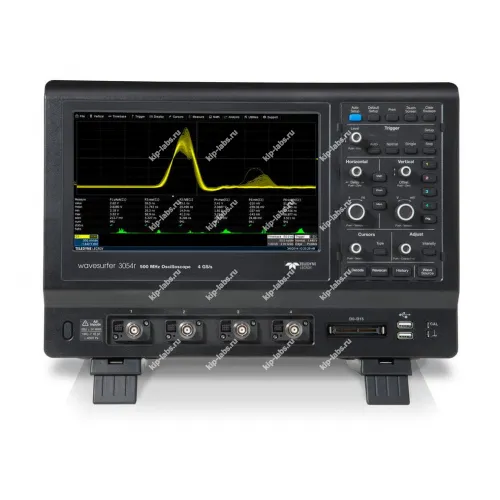

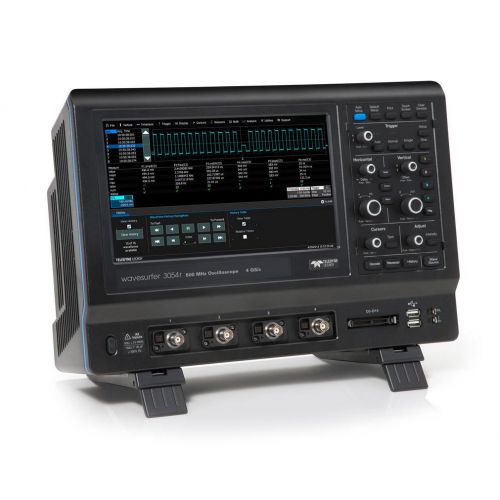

Осциллограф цифровой запоминающий WaveSurfer 3074R

Кратко о модели: Осциллограф цифровой запоминающий WaveSurfer 3074R

Осциллограф цифровой запоминающий WaveSurfer 3074R предназначен для захвата и первичного анализа электрических сигналов; при этом он производится компанией Teledyne LeCroy и рассчитан на работу со сложными временными формами и переходными процессами.

Прибор относится к классу осциллографы. Таким образом он соответствует типовым задачам по временному анализу и диагностике.

Устройство поддерживает захват одиночных и повторяющихся событий, анализ параметров сигналов и сохранение результатов, что позволяет специалистам проводить детальную оценку помех и динамики сигналов. За счёт этого становятся доступны данные для углублённого изучения поведения цепей. Уместность опций по дискретности и самокалибровке отмечается при длительном мониторинге. В зависимости от конфигурации доступны интерфейсы обмена данными, включая RS-232C; это удобно при интеграции в автоматизированные стенды и организации удалённой обработки измерений.

Ключевые особенности

• Конструкция с несколькими каналами обеспечивает параллельное отображение разных сигналов.
• Инструменты цифровой обработки и измерений позволяют получать характеристики формы сигнала.
• Разнообразие триггерных режимов и режимов захвата предназначено для фиксации единичных и периодических событий.
• Функции математической и спектральной обработки дают возможность для расширенного анализа.
• Встроенные средства записи и сохранения трасс упрощают последующую обработку данных.

Где применяется

• Лаборатории научных исследований и опытно-конструкторских разработок.
• Отладка и тестирование электронных плат и модулей в рамках НИОКР-проектов.
• Приёмочный контроль и серийные испытания на производственных линиях.
• Учебные и практические занятия по измерениям в вузах и техникумах.

Краткое описание цифрового запоминающего осциллографа WaveSurfer 3074R

• 2/4 аналоговых канала
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 750 МГц
• Логический анализатор 16 цифровых каналов (опция)
• Разрешение АЦП: 8 бит
• Частота дискретизации: до 4 ГГц
• Объем памяти: 10 МБ/канал
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Высокая скорость обновления экрана (до 130.000 осц./с)
• Авто- и курсорные измерения, расширенные функции матем. анализа
• Опции синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232
• Опциональный функциональный генератор до 25 МГц
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Приложение LabNotebook для создания отчетов и документирования результатов
• Большой цветной сенсорный ЖКИ (25,6 см)
