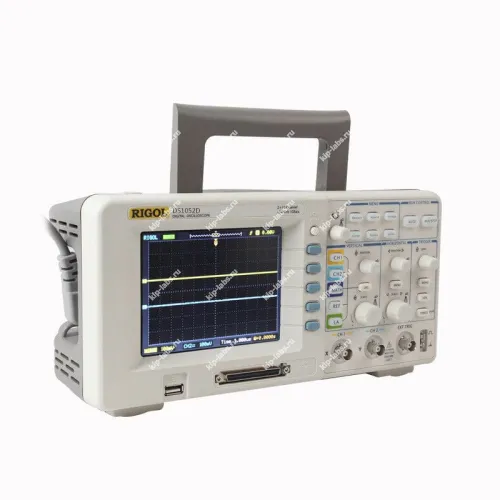

Осциллограф смешанных сигналов цифровой RIGOL DS1052D

Кратко о модели: Осциллограф смешанных сигналов цифровой RIGOL DS1052D

Осциллограф смешанных сигналов цифровой RIGOL DS1052D применяют для мониторинга и анализа аналоговых и цифровых сигналов, при этом производителем выступает RIGOL, что делает устройство ориентированным на практические задачи измерений и отладки.

Устройство востребовано в лабораторных условиях, сервисных центрах и учебных аудиториях. Благодаря этому осциллограф предоставляет базовый набор функций для захвата, отображения и первичной оценки форм сигналов; при этом изделие удобно размещается в каталоге осциллографы.

Прибор годится для типовой диагностики и анализа электронных цепей, что позволяет оперативно выявлять отклонения в сигналах и упрощает поиск неисправностей; за счёт наглядного интерфейса настройка выполняется быстро, при необходимости доступны опции самокалибровки и интерфейсы удалённого управления (например, RS-232C), которые могут применяться в ряде задач.

Ключевые особенности

• Поддержка одновременного анализа аналоговых и цифровых входов для совмещённого исследования сигналов.
• Разнообразные режимы триггера, позволяющие выделять интересующие события в потоке данных.
• Средства измерений и визуализации формы сигнала - курсоры, автоматические вычисления и прочие инструменты для оценки параметров.
• Интуитивный интерфейс управления и отображения результатов, ориентированный на практическое применение.
• Стандартные средства связи и управления облегчают интеграцию прибора в испытательные стенды и системы тестирования.

Где применяется

• Исследовательские и опытно-конструкторские работы в лабораториях.
• Сервисное обслуживание и отладка электронных плат и приборов.
• Преподавание электроники и практические занятия по схемотехнике.
• Контроль качества и тестирование печатных плат на этапах прототипирования.

Описание цифрового осциллографа смешанных сигналов RIGOL DS1052D с увеличенной глубиной памяти:

Осциллограф RIGOL DS1052D отличается надёжной конструкцией и стабильностью показаний. Прибор также характеризуется удобством эксплуатации.

Измерительные результаты выводятся в виде графиков, что даёт визуальное представление о параметрах исследуемых электрических сигналов. DS1052D выполнен в компактном корпусе, оборудован расширенными режимами запуска и гибкой системой настроек, поэтому он удобен для визуального наблюдения и исследования сигналов.

Благодаря такому набору характеристик прибор пригоден для использования как радиолюбителями, так и специалистами, занимающимися наладкой сложного оборудования.

Основные функциональные возможности RIGOL DS1052D:

• Большая глубина памяти (до 1 миллиона точек);
• Полоса пропускания 50 МГц;
• Высокая частота дискретизации (до 1 МВыб/сек в режиме реального времени и до 25 ГВыб/сек – в эквивалентном);
• Встроенный спектроанализатор (БПФ). Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное;
• Возможность автоматической настройки осциллографа Rigol нажатием одной кнопки (AUTO) для быстрого получения осциллограммы входного сигнала, упрощающей использование осциллографа;
• Возможность записи и воспроизведения сигналов приборами DS1052E и DS1102E. Автоматический покадровый регистратор формы сигнала предоставляет возможность автоматически регистрировать и воспроизводить осциллограммы;
• Функция увеличения фрагмента позволяет одновременно наблюдать всю осциллограмму сигнала и ее увеличенный фрагмент;
• Расширенный запуск: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов);
• Построение осциллографом фигуры Лиссажу (режим XY);
• Проведение курсорных измерений: ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения;
• 20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
• Математические функции: сложение, вычитание, умножение, инвертирование;
• Интерполятор Sin(x)/x;
• Режим усреднение (до 256 регистраций);
• Пиковый детектор;
• Ограничение полосы пропускания - 20МГц;
• Самописец: 500мс/дел…50с/дел;
• Настраиваемая чувствительность запуска для эффективной фильтрации шума;
• Регулирование яркости осциллограмм, позволяет получить более эффективную их визуализацию;
• Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный);
• Режим «годен - негоден» с оптически изолированным выходом;
• Хранение: 10 осциллограмм, 10 настроек, BMP и CSV, осциллограммы и настройки;
• Встроенный частотомер;
• Автокалибровка;
• Возможность сохранения данных, печати на принтер и обновления ПО через USB порт;
• Многоязыковой пользовательский интерфейс;
• Цифровые осциллографы RIGOL DS1052D и DS1102D включены в Госреестр СИ (№ 33711-08).
