Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12966
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
3 430 200₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4112/5

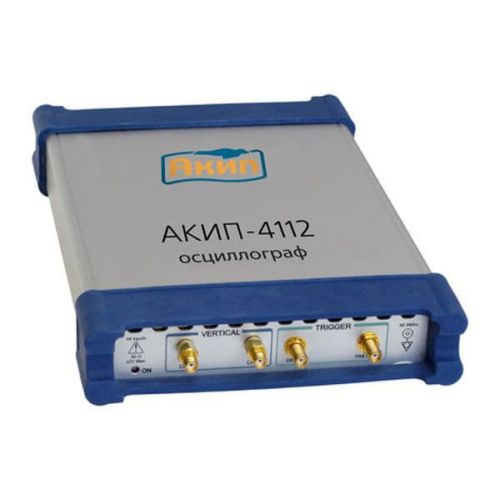

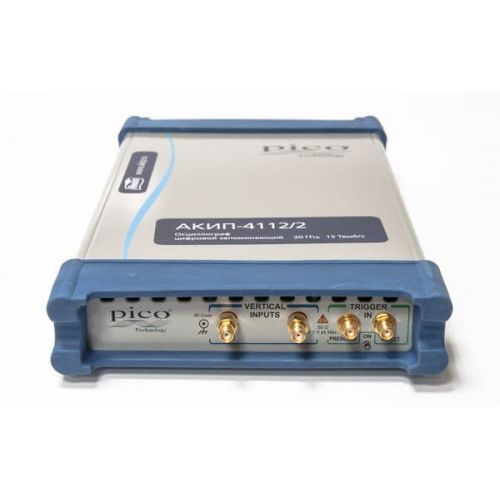

Назначение и принцип: АКИП-4112/5 - USB-осциллограф цифровой стробоскопический
Устройство АКИП-4112/5 представляет собой USB-осциллограф цифрового стробоскопического типа, который служит для регистрации и вывода на экран форм электрических сигналов, при этом реализован стробоскопический режим выборки для анализа повторяющихся импульсных процессов.
Производитель - АКИП. Для оперативного просмотра и детального изучения сигналов прибор подключают к персональному компьютеру по интерфейсу USB, что облегчает интеграцию с типичным программным обеспечением, включая каталог осциллографы.
Принцип работы базируется на аналого‑цифровом преобразовании входного сигнала и его цифровой обработке; результаты выводятся на экран компьютера, что позволяет анализировать временные формы, амплитудные характеристики и синхронные события в изучаемых сигналах.
Функциональные опции
- Построение временных диаграмм сигналов в реальном времени.
- Стробоскопический режим для выделения и усреднения повторяющихся форм.
- Синхронизация по входному триггеру и возможность настройки условий срабатывания.
- Интерфейс USB для передачи данных и управления с ПК.
- Функции записи и сохранения выборок для последующего анализа.
- Поддержка измерительных операций по амплитуде и частоте сигнала.
Сферы использования
На практике прибор находят применение в лабораторных исследованиях и технических испытаниях, где требуется изучение синхронных или периодических сигналов; при этом в сервисных и ремонтных центрах АКИП-4112/5 используют для диагностики электронных узлов и контроля рабочих параметров.
При калибровке и наладке обращают внимание на требуемую дискретность выборки и уровни шумов. При необходимости применяют внешние методы калибровки и в отдельных конфигурациях используют стандартные интерфейсы связи, такие как RS-232C, для интеграции в системы учета и управления.
Описание цифрового стробоскопического USB-осциллографа АКИП-4112/5:
USB-осциллограф цифровой стробоскопический АКИП-4112/5 предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллограф являются многофункциональным средствам измерений параметров сигналов. Принцип действия основан на считывании дискретных значений исследуемого сигнала с использованием коротких стробирующих импульсов, временное положение которых изменяется с использованием развертывающего пилообразного напряжения и индикацией выборки сигнала с результатами измерений на экране внешнего персонального компьютера (ПК).
Отличительные особенности USB-осциллографа АКИП-4112/5:

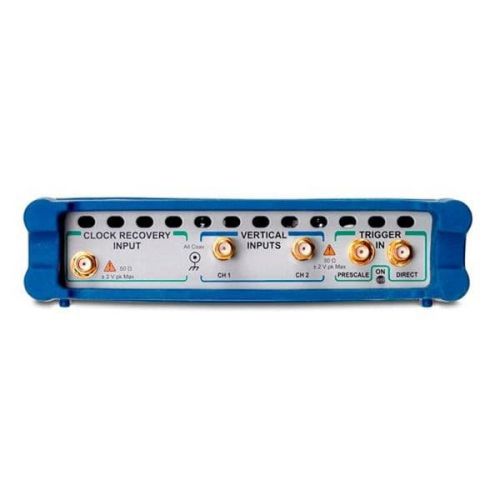

- 2 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
- Полоса пропускания: 20 ГГц или ограничение ПП до 10 ГГц;
- Максимальная частота стробирования до 1 МГц;
- Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
- Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов);
- Интерфейсы: LAN/ USB; ПО под управлением ОС WIN XP/ SP2, Vista, 7 и 8 (32/64 бит);
- Питание от универсального сетевого адаптера;
- Рефлектометр;
- Ультракомпактный.
Технические характеристики USB-осциллографа АКИП-4112/5:
| Параметры | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | Полная: 0…20 ГГц Ограничение ПП: 0...10 ГГц |
| Время нарастания (10%-90%) | меньше/равно 17,5 пс (20 ГГц), меньше/равно 35 пс (10 ГГц) |
| Коэффициент отклонения (Коткл) | 1 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5% |
| Погрешность измерения напряжения | +/- 2% (от полной шкалы) + 2 мВ |
| Уровень собств. шумов, с.к.з. | меньше/равно 2 мВ ... в режиме полной полосы пропускания меньше/равно 1,5 мВ ... в режиме ограничения полосы пропускания |
| Входной импеданс | (50 +/- 1) Ом |
| Максимальное входное напряжение | +/- 2 В (16 дБмВт) |
| ВЧ вход | соединитель К-типа (2.92 мм) совместим с SMA и PC3.5 |
| Регулируемая временная задержка между каналами | до 100 нс (с шагом 1 пс) |
| Синхронизация | |
| Источники синхросигнала | Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты) |
| Чувствительность | 100 мВпик (DC ... 100 МГц), 200 мВпик (до 2,5 ГГц) |
| Чувствительность (вход с делителем частоты) | 200 мВпик ... 1 Впик (1 ... 14 ГГц) |
| Джиттер синхронизации, скз | 2 пс |
| Режимы запуска развертки | Автоколебательный, ждущий |
| Вход внешней синхронизации | соединитель SMA-типа |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 16 бит |
| Частота стробирования | 0…1 МГц |
| Объем памяти (запись) | 32…32768 точек на канал с шагом х2 |
| Режимы сбора данных | Стандартная выборка, усреднение, огибающая |
| Число усреднений | 2…4096 |
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно |
| Курсорные и маркерные измерения | |
| Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) |
| Maркерные измерения | Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) |
| Режимы перемещения маркеров | Раздельный или связанный |
| Относительные измерения | дельта-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы |
| Допусковый контроль | |
| Режим тeста | Сравнение до 4-х параметров сигналов по установленным допускам |
| Реакция прибора на тест | Звуковой сигнал, запоминание, остановка сбора |
| Математика | |
| Математические функции | Вычисление и отображение до 4-х математических функций (сигналов) |
| Maтематические операторы | Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и другие |
| Oперанды | Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы |
| Анализатор спектра | |
| Количество БПФ | до 2-х БПФ одновременно |
| Маркерные измерения БПФ | Частота, разность частот, магнитуда и разность магнитуд |
| Автоизмерения БПФ | Магнитуда, разность магнитуд, КНИ, частота, разность частот |
| Тип окна наблюдения | Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя |
| Гистограммы | |
| Окно гистограммы | Вертикально или горизонтально. Построение внутри любой выбранной области экрана |
| Измеряемые параметры | Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее +/-1 девиация, среднее +/-2 девиации, среднее +/-3 девиации |
| Маски | |
| Полигоны маски (области) | До 8 полигонов(создание или загрузка с диска) |
| Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная |
| Aвтомаска | Создается автоматически как рукав допусков по обеим осям тестируемого сигнала |
| Результаты теста | Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ |
| Глазковые диаграммы | |
| Измеряемые сигналы | автоматические измерения параметров NRZ и RZ “глазковых” диаграмм |
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. |
| Генератор сигналов | |
| Режимы | Импульс, NRZ/RZ (Импульс, NRZ/RZ (длина последовательности до 223 в зависимости от модели), 500 МГц тактовая частота, выход синхросигнала), 500 МГц тактовая частота, выход синхросигнала |
| Частотный диапазон | Импульсный режим (период): 8 нс … 524 мкс, Режим NRZ/RZ: 4 нс … 260 мкс |
| Сохранение и вызов сигнала | |
| Управление | Запись и вызов установок, сигналов и копий экрана |
| Запоминание/вызов на диск | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) |
| Внутренняя память | Запись и вызов до 4-х сигналов (ячейки П1-П4) |
| Aвтопоиск сигналов | Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации |
| Дополнительные возможности | |
| Растяжка сигналов | Сигналы из памяти, математические функции и спектры (со смещением по обеим осям) |
| Комплексная шкала | Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. |
| Растяжка и смещение по вертикали | До 10 млн. делений или 1 млн экранов |
| Растяжка и смещение по горизонтали | До 640 делений или 64 экранов |
| Общие характеристики | |
| Напряжение питания | 12 В +/- 5%, (универсальный AC/DC) |
| Потребляемый ток | 1,7 А максимально |
| Интерфейс | USB 2.0 и LAN |
| Системные требования к ПК | Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2), Vista, 7 или 8 (32/64 бит), Mac OS X и Linux, порт USB |
| Рабочие условия | +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) |
| Габаритные размеры | 170 х 260 х 40 мм |
| Масса | 1,3 кг |
Комплект поставки АКИП-4112/5:
| Наименование | Количество |
|---|---|
| Осциллограф АКИП-4112/5 | 1 шт. |
| ПО на диске | 1 шт. |
| Адаптер питания | 1 шт. |
| Кабель USB | 1 шт. |
| Ключ пластиковый SMA/PC3.5/2.92 | 1 шт. |
| Футляр-кейс | 1 шт. |
| Кабель LAN | 1 шт. |
| Адаптер SMA (m-f) (установлен на входах осциллографа) | 2 шт. |
| Преобр. на основе диода (фронт) | 1 шт. |
| Преобр. на основе диода (срез) | 1 шт. |
| Кабель SMA–SMA (m-m) 50 Ом 60 см | 2 шт. |
| Кабель SMA–SMA (m-m) 50 Ом 30 см | 2 шт. |
| Адаптер N(f)– SMA(m) 18 ГГц 50 Ом | 2 шт. |
| SMA (f-f-f) резистивный делитель мощности | 2 шт. |
| Адаптер SMA (m-m) 50 Ом | 2 шт. |
| SMA (f) короткозамыкатель | 2 шт. |
| SMA (f) оконечная нагрузка | 2 шт. |
| Кабель SMA (m-m) 10 см | 4 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 62548-15 |
| Производитель | АКИП |
| Страна производитель | Россия |
