- Производитель: GW Instek
- Код товара: 13104
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
59 990₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GDS-71152A

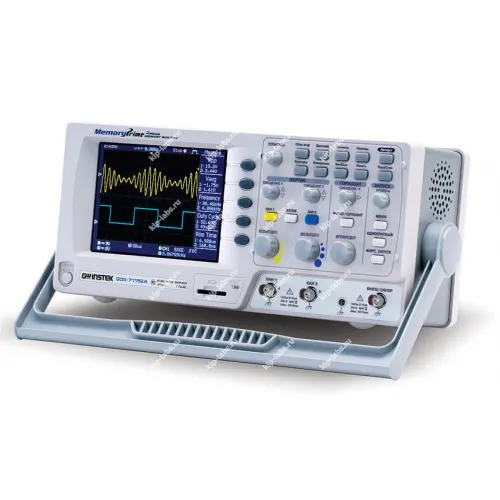

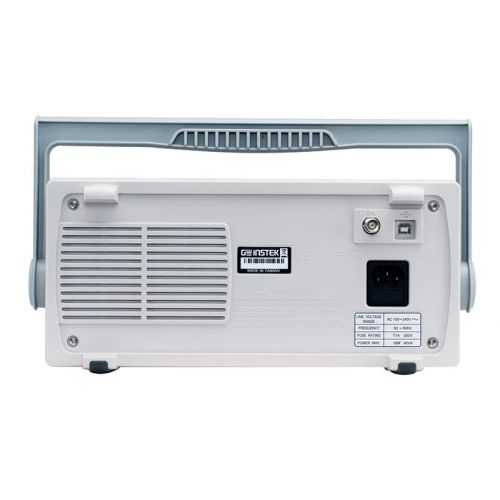

Описание модели: GDS-71152A - Осциллографы цифровые запоминающие 2-канальные
GDS-71152A - двухканальный цифровой запоминающий осциллограф от GW Instek. Он применяется для оценки временных и амплитудных параметров сигналов при исследовании электронных схем и при отладке систем; при этом реализованы функции записи формы сигнала и триггерной синхронизации.
Принадлежит к классу осциллографы, что делает прибор пригодным для визуализации и документирования динамики сигналов в лабораторных и учебных условиях. Также устройство широко используется в практических занятиях и при подготовке отчетной документации по результатам измерений.
Наличие интерфейсов передачи данных, включая RS-232C, учитывают при интеграции прибора в состав лабораторных комплексов. Это требуется для обмена результатами измерений и для удалённого управления оборудованием; при необходимости интерфейс RS-232C упрощает сопряжение с внешними системами. Кроме того, наличие стандартизованных интерфейсов делает устройство более удобным при объединении в общий стенд.
Преимущества
- Запоминающая цифровая архитектура с двухканальной конфигурацией.
- Возможность записи осциллограмм для последующего анализа сигналов.
- Набор базовых триггерных режимов и инструменты управления отображением.
- Удобство эксплуатации в учебных и сервисных задачах.
Область применения
- Лабораторные измерения и исследовательские работы.
- Учебные лаборатории и практические занятия.
- Отладка электронных устройств и устройств связи.
- Сервисное обслуживание и диагностика плат.
Отличительные особенности цифрового запоминающего осциллографа GDS-71152A
- Количество каналов 2
- Полоса пропускания 60, 100 и 150 МГц
- Максимальная частота дискретизации 1 ГГц (эквивалентная 25 ГГц)
- Объем памяти 1 Мб на канал (2 Мб – при объединении)
- 27 видов автоматических измерений, курсорные измерения (U; T; 1/T)
- Режим автоизмерения временных задержек 2-х сигналов (8 параметров)
- Функция автоустановки параметров развертки, запуска (с блокировкой при необходимости) и усиления
- Функций математики: сложение, вычитание, умножение
- Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Режимы растяжки окна, самописец и XY
- Синхронизация по длительности импульса и ТВ
- Режимы сбора данных: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
- Память: 15 осциллограмм, 15 профилей настроек
- Выход калибратора (1 …100 кГц) с рег. скважностью (5…95%)
- Интерфейсы: USB 2.0 для управления и сохранения данных
- Цветной TFT-дисплей с регулируемой яркостью
- Русифицированное меню, 3 года гарантии
Технические характеристики осциллографа GDS-71152A
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального отклонения | Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…150 МГц | |
| Ограничение полосы пропускания до 20 МГц | ||
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤ 2,3 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик, до 1 кГц) | |
| Диапазон смещения | ±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел | |
| Режимы работы | Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 | |
| Математика | +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел |
| Погрешность установки Кразв. | ± 0,01 % | |
| Режимы работы | Основной, задержанный, ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | Канал 1, канал 2, сеть, внешний (Ext) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.) | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации | 0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 канал: 1 ГГц; 2 канала – 500 МГц/канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции) | |
| Эквив. частота дискретиз. | 25 ГГц | |
| Длина записи | 1 Мб (2 Мб при объединении каналов) | |
| Пиковый детектор | 10 нс | |
| Режимы работы | Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256) | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Дополнительные возможности | Интерфейс | USB (файлы BMP, CSV- cохр. экранов и SET- профилей) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 15 осциллограмм; 15 профилей | |
| Выход калибратора | Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%) | |
| Общие данные | ЖК-дисплей | Цветной (TFT), диагональ14см, 8?10 дел (разрешение 320x240) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт | |
| Габаритные размеры | 140x142x310 мм | |
| Масса | 2,5 кг | |
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2) | |
| Опции | GSC-006 - мягкая сумка для транспортировки и хранения |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 69232-17 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
