Осциллограф цифровой четырехканальный MSO5204

Описание модели: Осциллограф цифровой четырехканальный MSO5204

Серия MSO5000 от RIGOL разработана с расчётом на поэтапное расширение функциональности. У прибора, изначально выпускаемого в двухканальной конфигурации, допускается активация четырёх каналов, а у базовых вариантов возможен прирост полосы пропускания до 350 МГц, что расширяет применение при анализе источников питания.

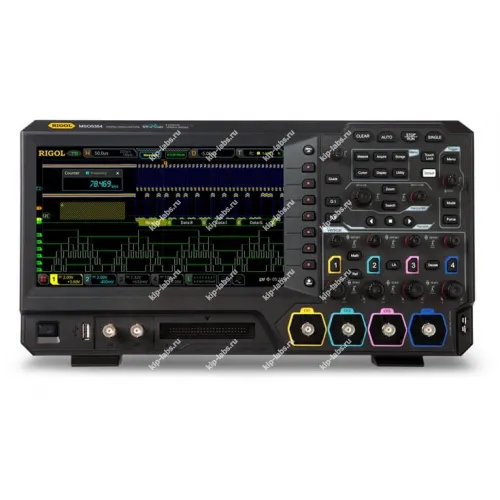

Модель RIGOL MSO5204 представляет собой четырёхканальный цифровой осциллограф с полосой пропускания 200 МГц, при этом аппарат оборудован крупным цветным сенсорным экраном и нацелен на экономичный сегмент рынка. Кроме того, такая конфигурация укладывается в типичные требования к измерительным приборам; осциллографы данного класса применяются в широком круге задач.

Преимущества

• Возможность поэтапного апгрейда аппаратной платформы, при этом расширение функционала осуществляется без необходимости замены базовой системы.
• Высокая частота дискретизации в сочетании с крупным объёмом памяти позволяет вести длительный захват сигналов.
• Сенсорный интерфейс упрощает навигацию и анализ данных; также ряд дополнительных функций доступен в виде опций.
• При необходимости доступны опции декодирования и расширенной синхронизации для работы с цифровыми шинами.

Область применения

• Исследование аналоговых и цифровых сигналов в лабораторных условиях. Это включает проверку формы и параметров сигналов при разработке и отладке.
• Диагностика и анализ работы источников питания и преобразовательных схем.
• Отладка интерфейсов и последовательных шин при разработке электронных устройств.

Основные характеристики цифрового осциллографа RIGOL MSO5204:

• 4 аналоговых + 16 цифровых (опция) каналов;
• Полоса пропускания - 200 МГц;
• Время нарастания - от 1,75 нс.
• Технология UltraVision 2;
• Максимальная частота дискретизации - 8 Гвыб/с (4 Гвыб/сек - два канала, 2 Гвыб/с каждый канал);
• Максимальная память - 100 М точек (200 М -опция);
• АЦП 8 бит;
• Скорость захвата 500000 осц;/сек;
• Анализ осциллограмм (до 450000 кадров);
• Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553;
• Зональный запуск;
• Декодирование протоколов (опция);
• 41 тип автоизмерений;
• Математические функции;
• Статистика;
• БПФ;
• Цифровой вольтметр;
• Частотомер;
• Встроенный генератор (опция);

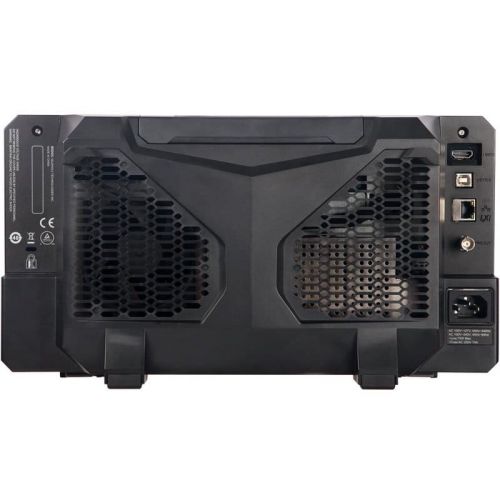

• Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция);
• Дисплей: 9", цветной, сенсорный, 1024 х 600 пикс;
• Вес: 3,5 кг;
• Размеры: 367 x 200 x 130 ия.
