- Производитель: АКИП
- Код товара: 13648
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
122 460₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3425/3

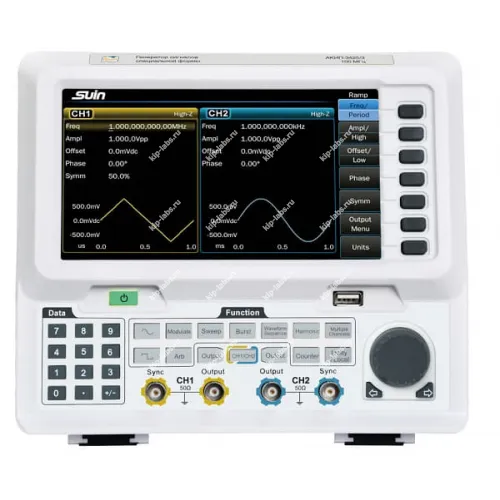

Назначение и принцип: АКИП-3425/3 - Генератор сигналов специальной формы
АКИП-3425/3 используется для выработки тестовых сигналов нестандартной формы. Производителем данного прибора выступает АКИП.
Выходной сигнал формируется путём задания программных профилей и параметров, что позволяет адаптировать форму волны под конкретные испытательные задачи; на практике прибор сравнивают с решениями из раздела генераторы сигналов.
При калибровке необходимо учитывать требования к дискретности и устойчивости параметров. Рамочно: уместна оценка дискретности и возможностей самокалибровки.
Функциональные опции
Набор реализованных функций ориентирован на оперативное задание формы сигнала и управление режимами, тем самым повышая гибкость при интеграции в испытательные стенды.
- Программируемые профили для воспроизведения сложных форм сигналов.
- Настройка амплитуды и частоты с широким набором параметров.
- Возможность синхронизации с внешними триггерными сигналами.
- Интерфейсы управления для подключения к автоматизированным стендам.
- Встроенные инструменты для мониторинга и диагностики рабочих параметров.
Сферы использования
При эксплуатации АКИП-3425/3 применяют на этапах стендовых испытаний и при наладке оборудования. В работе его используют в лабораториях, учебных центрах и на производственных линиях.
- Проверка и верификация приёмных и обработных трактов.
- Моделирование помех и нестандартных форм волн.
- Калибровка измерительных систем.
- Исследовательские работы в области радиотехники и электроники.
Описание генератора сигналов специальной формы АКИП-3425/3:
Прямой цифровой синтез (DDS). Режим формирования сигнала произвольной формы с дискретизацией до 125 МГц. Встроенные сигналы специальной формы (165 видов). Формирование выходного сигнала путем задания гармоник. Формирование псевдослучайной двоичной последовательности (PRBS) до 60 Мбит/с. Опциональный IoT интерфейс – встроенный модуль LoRa, диапазон частот 398 - 525 МГц. Опциональный внешний усилитель мощности до 8 Вт.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Количество каналов | 2 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 100 МГц |
| Опорный генератор (погрешность установки частоты) | ±1x10-6 |
| Выходной уровень (минимум) | 1 мВпик-пик |
| Выходной уровень (максимум) | 10 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 16 |
| Память (СПФ) | 16 МБ |
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, АМн, ЧМн, ФМн, СУМ |
| ГКЧ | Да |
| BURST Пакетный режим | Да |
| Экран (см, разрешение) | ЖК, сенсорный, 800х400, 17,78 см |
| Интерфейс | USB, LAN |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
