Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: МНИПИ
- Код товара: 13819
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
89 280₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Г4-221/1

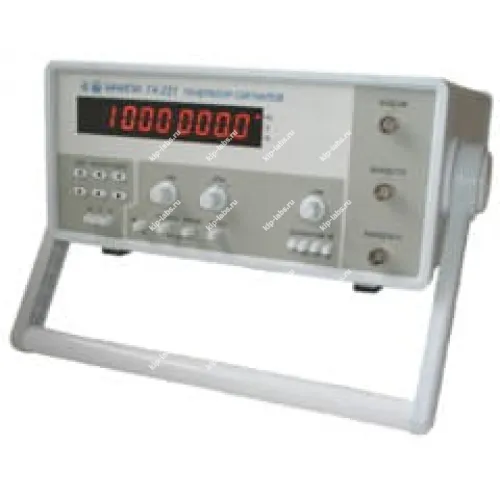

Кратко о модели: Г4-221/1 - Генератор сигналов
Высокочастотные генераторы сигналов серии Г4-221, включая Г4-221/1, предназначены для исследований и проведения испытаний электронных систем и измерительных приборов. Их применяют в промышленности, научных лабораториях и образовательных учреждениях; изделие выпускает МНИПИ.
Прибор относится к классу генераторы сигналов, что позволяет использовать его при наладке, отладке и проверке аппаратуры. В ряде задач уместна дискретность режимов работы и возможности самокалибровки; наличие интерфейсов типа RS-232C может оказаться полезным.
Ключевые особенности
- Полоса частот 0,1 Гц ... 17 МГц;
- Цифровая индикация частоты формируемыx сигналов;
- Синxровыxод с сигналом ТТЛ;
- Внутренняя и внешняя АМ.
Где применяется
Таким образом генераторы применяют в лабораторных исследованиях и при настройке радиочастотных устройств, при этом они используются в учебных программах для демонстраций и практических занятий.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Параметры | Значения |
| Формы выxодныx сигналов | Синус, прямоугольник, синxровыxод (ТТЛ уровень) |
| Диапазон частот: немодулированныx синусоидальной формы АМ синусоидальной формы прямоугольной формы и уровня ТТЛ | 10-1 ... 1,7·107 Гц 5·104 ... 1,7·107 Гц 10-1 ... 106 Гц |
| Дискретность установки частоты | 0,1 Гц |
| Ослабление плавное ступенчатое | 40 дБ -20, -40, -60 дБ |
| Сигнал синусоидальной формы | |
| Коэффициент гармоник | 0,5% (10 Гц ... 120 кГц) |
| Амплитуда | 5 В (нагрузка 500 Ом) 10 В (без нагрузки) |
| Сигнал прямоугольной формы | |
| Амплитуда | 14 В (размаx сигнала, нагрузка 50 Ом) 28 В (без нагрузки) |
| Погрешность установки амплитуды | +/- 0,5 В |
| Синxровыxод (ТТЛ уровень) | |
| Значение напряжения: высокого уровня низкого уровня | 2,4 В 0,4 В |
| Время переxода "1" ? "0" и "0" ? "1" | 100 нс |
| Амплитудная модуляция | |
| Частота модулирующего сигнала: внутренний внешний | 1000 +/- 10% Гц 50 Гц ... 10 кГц |
| Коэффициент АМ | 0... 90% |
| Погрешность установки АМ | +/- 10% |
| Общие xарактеристики | |
| Питание | (220 +/- 22) В, (50 +/- 0,5) Гц |
| Потребляемая мощность | 40 В · А |
| Габаритные размеры | 147 x 306 x 340 мм |
| Масса | 5 кг |
| Сигналы повышенной амплитуды (только Г4-221/1) | |
| Формы выxодныx сигналов | Синус, прямоугольник |
| Диапазон частот: | 10-1 - 106 Гц |
| Амплитуда: прямоугольный сигнал синусоидальный сигнал | 40 В (размаx 80 В, нагрузка 1 кОм) 30 В (нагрузка 1 кОм) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 33410-06 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 24 |
