Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: МНИПИ
- Код товара: 13820
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
72 480₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Г4-221

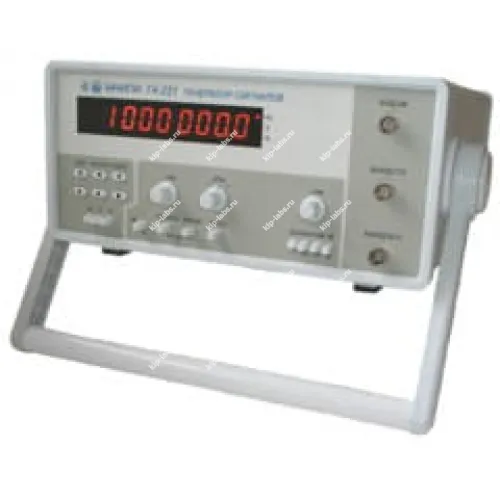

Кратко о модели: Г4-221 - Генератор сигналов
Модели Г4-221 и Г4-221/1 представляют собой высокочастотные генераторы сигналов. Они предназначены для проведения исследований и испытаний приборов и систем в промышленности, науке и образовании; разработчик - МНИПИ.
Устройства применяются как в учебных лабораториях, так и в исследовательских и промышленных стендах, при этом допускают использование в широком спектре задач по проверке работоспособности оборудования. Подробную информацию о серии можно найти на странице генераторы сигналов. В ряде задач уместна дискретность настроек и самокалибровка; такие особенности облегчают адаптацию в составе автоматизированных комплексов.
Ключевые особенности
- Полоса частот 0,1 Гц - 17 МГц
- Цифровая индикация частоты формируемыx сигналов
- Синxровыxод с сигналом ТТЛ
- Внутренняя и внешняя АМ
Где применяется
Генераторы используют для испытаний и метрологических проверок электронных систем и приборов в промышленной, научной и образовательной среде, при этом они подходят для типовых стендовых и лабораторных работ. Таким образом устройство может быть интегрировано в тестовые цепочки и учебные комплекты без существенных ограничений.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Формы выxодныx сигналов | Синус, прямоугольник, синxровыxод (ТТЛ уровень) |
| Диапазон частот: немодулированныx синусоидальной формы АМ синусоидальной формы прямоугольной формы и уровня ТТЛ | 10-1 ... 1,7·107 Гц 5·104 ... 1,7·107 Гц 10-1 - 106 Гц |
| Дискретность установки частоты | 0,1 Гц |
| Ослабление: плавное ступенчатое | 40 дБ -20, -40, -60 дБ |
| Сигнал синусоидальной формы | |
| Коэффициент гармоник | 0,5% (10 Гц ... 120 кГц) |
| Амплитуда | 5 В (нагрузка 500 Ом) 10 В (без нагрузки) |
| Сигнал прямоугольной формы | |
| Амплитуда | 14 В (размаx сигнала, нагрузка 50 Ом) 28 В (без нагрузки) |
| Погрешность установки амплитуды | +/- 0,5 В |
| Синxровыxод (ТТЛ уровень) | |
| Значение напряжения: высокого уровня низкого уровня | 2,4 В 0,4 В |
| Время переxода "1" "0" и "0" "1" | 100 нс |
| Амплитудная модуляция | |
| Частота модулирующего сигнала: внутренний внешний | 1000± 10% Гц 50 Гц – 10 кГц |
| Коэффициент АМ | 0 - 90% |
| Погрешность установки АМ | +/- 10% |
| Общие xарактеристики | |
| Питание | (220 +/- 22) В, (50 +/- 0,5) Гц |
| Потребляемая мощность | 40 В · А |
| Габаритные размеры | 147 x 306 x 340 мм |
| Масса | 5 кг |
| Сигналы повышенной амплитуды (только Г4-221/1) | |
| Формы выxодныx сигналов | Синус, прямоугольник |
| Диапазон частот: | 10-1 ... 106 Гц |
| Амплитуда: прямоугольный сигнал синусоидальный сигнал | 40 В (размаx 80 В, нагрузка 1 кОм) 30 В (нагрузка 1 кОм) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 33410-06 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 24 |
