Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13517
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
847 340₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3422/3

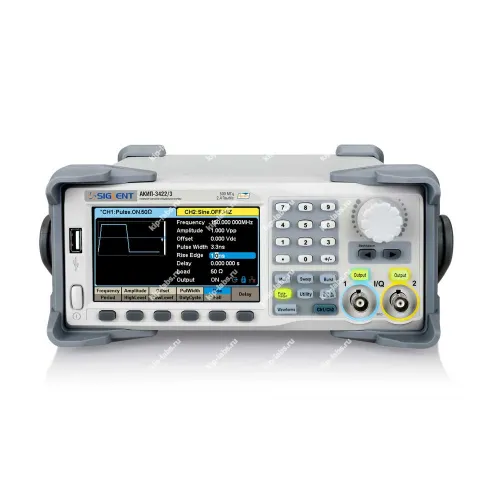

Назначение и принцип: АКИП-3422/3 - Генератор сигналов многофункциональный
АКИП-3422/3 представляет собой многофункциональный генератор, предназначенный для формирования опорных и тестовых электрических сигналов в лабораторных условиях и на производстве; при этом прибор позволяет задавать базовые параметры выходного сигнала и включать устройство в состав измерительного комплекса. Изготовитель - АКИП, а модель входит в группу генераторы сигналов.
Работа прибора основана на синтезе и выдаче сигналов с управляемыми характеристиками, при этом он служит для проверки работоспособности узлов и настройки режимов электронной аппаратуры. При калибровке удобно, что параметры задаются дискретно и предусмотрены средства дистанционного управления.
Функциональные опции
Аппарат содержит набор стандартных режимов формирования сигналов и средств управления, что позволяет выбирать форму, частоту и амплитуду выходного сигнала. Также реализованы опции синхронизации и последовательного программирования выходных воздействий.
Сферы использования
АКИП-3422/3 применяют при разработке и испытаниях радиоэлектронной и измерительной техники; при этом в рабочих процессах прибор используют для калибровки измерительных цепей, проверки модулей на этапах приемо-сдаточных испытаний и для интеграции в автоматизированные тестовые стенды.
При эксплуатации рекомендуется предусматривать поддержку интерфейсов управления, например RS-232C, и внедрять механизмы самоконтроля; точный перечень опций уточняют в технической документации. Дискретность настройки параметров и наличие средств удалённого управления уместны при использовании в составе автоматизированных комплексов.
Краткое описание прибора
Генератор сигналов АКИП-3422/3 способен воспроизводить стандартные и произвольные формы, генерировать несколько типов шума и измерять частоту; опционально доступно расширение для воспроизведения IQ-сигналов. В основе работы лежит сочетание прямого цифрового синтеза (DDS) и режима формирования произвольных форм (Arb), что обеспечивает получение стабильных и точных сигналов с минимальными искажениями.
Ключевые технические характеристики:
- 2 канала (два независимых выхода);
- Диапазон частот (синус): 1 мкГц – 500 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 16 бит; память СПФ 20 МБ;
- Частота дискретизации до 2,4 ГГц (2хИнтерполяция);
- Широкий динамический диапазон 80 дБ;
- Использование прямого цифрового синтеза (DDS);
- Технология TrueArb для формирования достоверных сигналов произвольной формы;
- Внутренний опорный генератор: ±1x10-6;
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
- Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники);
- Режим формирования сигнала произвольной формы до 50 МГц;
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;
- Опция IQ модуляции;
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°;
- Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 300 Мбит/с.;
- Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
- Частотомер: 100 мГц - 400 МГц;
- Интерфейс USB, LAN, опция GPIB;
- ПО для формирования сигналов СПФ (EasyWave);
- Цветной графический сенсорный дисплей (диаг. 11 см, 480х272);
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры (Канал 1/ Канал 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 500 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ± 1*10-6 |
| Частота дискретизации | 2,4 ГГц (2 х Интерполяция) |
| Выходной уровень(синус, 50 Ом) | 1 мВ - 10 В пик - пик (≤ 40 МГц) 1 мВ - 5 В пик - пик ( > 40 . .. 120 МГц) 1 мВ – 2 ,5 В пик - пик ( > 120 . .. 160 МГц) 1 мВ – 1,5 В пик - пик ( > 160 . .. 350 МГц) 1 мВ – 0 ,64 В пик - пик ( > 350 МГц) |
| Погрешность установки уровня | ±(1 % + 1 мВпп), 10 кГц синус, 0 В смещение |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Коэффициент гармоник | ≤ - 65 дБн от 0 до 1 МГц < - 60 дБн свыше 1 МГц до 60 МГц < - 50 д Бн свыше 60 МГц до 100 МГц < - 40 дБн свыше 100 МГц до 200 МГц < - 30 дБн свыше 200 МГц до 300 МГц < - 28 дБн свыше 300 МГц |
| КНИ (коэффициент нелинейных искажений) | < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц) |
| Негармонические составляющие | - 60 дБн ≤ 350 МГц - 55 дБн > 350 МГц |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц –120 МГц |
| Время нарастания / спада | ≤ 2,4 нс |
| Выброс | < 3% (100 кГц, 1 Впик - пик, 50 Ом) |
| Перестраиваемая скважность | 10 – 90% |
| Джиттер (скз) | ≤ 150 пс (1 Впик - пик, 50 Ом) |
| Выходной уровень (50 Ом) | 1 мВ - 1 0 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц) |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 5 МГц |
| Нелинейность | < 1% |
| Перестраиваемая скважность | 0 – 100% |
| Выходной уровень (50 Ом | 1 мВ - 10 В пик - пик |
| Импульс | |
| Диапазон частот | 1 мкГц – 150 МГц |
| Длительность импульса | От 3,3 нс (разрешение: 100 пс) |
| Погрешность установки длительности | ± (0,01%+0,3 нс ) |
| Время нарастания / спада | от 2 нс (разрешение 100 пс) |
| Диапазон изменения скважности | 0, 001 % - 99, 999 % |
| Выброс | < 3 % (100 кГц, 1 Впик - пик, 50 Ом, фронт 2 нс) |
| Джиттер (скз) | ≤ 100 пс (1 Впик - пик 50 Ом) |
| Выходной уровень (50 Ом) | 1 мВ - 10 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц) |
| Белый шум | |
| Полоса частот ( - 3дБ ) | 80 МГц – 500 МГц |
| Выходной уровень (50 Ом) | 1 мВ – 0,54 В скз |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц –50 МГц |
| Разрешение ЦАП | 16 бит |
| Частота дискретизации (максимальная) | 300 МГц ( TrueArb ), 1,2 ГГц ( DDS) |
| Джиттер (скз) | ≤ 100 пс |
| Выходной уровень (50 Ом) | 1 мВ - 10 В пик - пик (≤ 20 МГц) 1 мВ - 5 В пик - пик ( >20 МГц) |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Частота несущей | 2 мГц – 500 МГц |
| Виды запуска | По счету (1 ... 1000000 имп. – при минимальной длитлительности 1 мкс), непрерывный, по строб - импульсу) |
| Начальная / конечная фаза | 0° - +360° |
| Период повторения | 1 мкс – 1000 с ± 1% |
| Источник строб - импульса | Внешний, внутренний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АЧ, ЧМ | |
| Формы несущей | Синус, прямоугольник, пила, треугольник, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Коэффициент АМ | 0 - 1 20 % (АМ) |
| Девиация ЧМ | 0 МГц – 250 МГц |
| ФМ | |
| Формы несущей | Синус, прямоугольник , пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прям оугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Диапазон установки девиации фазы | 0 º - 360 , 0 º |
| ЧМН, АМН | |
| Формы несущей | Синус, прямоугольник , пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутре ннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) |
| ШИМ | |
| Формы несущей | Импульс |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник , пила, произвольная , шум |
| Диапазон частот | 1 мГц – 1 МГц |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, прямоугольник, пила, произвольная |
| Время качания | 1 мс - 500 с ± 1 % |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 400 МГц |
| Измерения | Частота, период, +/- длительность, скважность |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВскз ( < 100 МГц) 200 мВскз (100 - 200 МГц) 500 мВскз (> 200 МГц) |
| ПСДП | |
| Скорость передачи данных (максимум) | 300 Мбит/с |
| Длина последовательности | 2 m-1 , m = 3,4 ..., 32 |
| Время нарастания | 2 нс – 1 мкс |
| Выходной уровень (50 Ом) | 1 мВ - 1 0 В пик - пик (≤ 4 0 Мбит/с ) 1 мВ - 5 В пик - пик ( > 40 - 240 Мбит/с ) 1 мВ – 2,5 В пик - пик ( > 240 Мбит/с ) |
| Входов/Выходов | |
| Вход внешней синхронизации (AUX) | Входной уровень: 5,5 Вмакс; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм ; длительность импульса: от 100 нс |
| Выход сигнала синхронизации (AUX) | Выходной уровень: 3,8 В ; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Выход SYNC (AUX) | Выходной уровень: TTL; длительность импульса: 26,7 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 0 МГц |
| Вход внешней модуляции (AUX) | Диапазон частот: 0 – 50 кГц; глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм |
| Общие данные | |
| ЖК - дисплей | Цветной графический сенсорный, диагональ 11 см, разрешение: 480 х 272 |
| Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 × 260 × 296 мм |
| Масса | 3,43 кг |
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор сигналов многофункциональный АКИП-3422/3 | 1 |
| Сетевой шнур | 1 |
| USB кабель | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 71343-18 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
