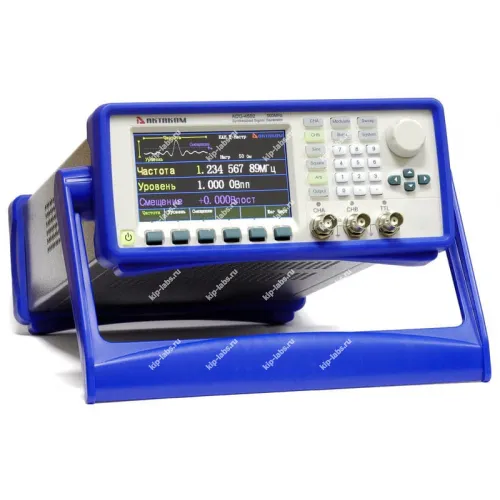

ADG-4502 Генератор сигналов радиочастотный

Назначение и принцип: ADG-4502 Генератор сигналов радиочастотный

Устройство ADG-4502, выпускаемое Актаком, предназначено для формирования опорных и испытательных радиочастотных сигналов; при этом аппарат обеспечивает управляемую генерацию с возможностью точной подстройки рабочих параметров, что удобно при настройке измерительных процедур. На практике прибор используют в лабораториях и стендах, связанных с генераторы сигналов, где требуется стабильный опорный сигнал.

Принцип работы базируется на формировании выходного сигнала через внутренний синтезатор с последующей цифровой обработкой. Это разделение задач упрощает конфигурирование и ускоряет верификацию измерений.

Функциональные опции

При эксплуатации прибор предоставляет набор функций для гибкого задания параметров сигнала; в числе возможностей - управление частотой, уровнем и различными режимами модуляции, что делает настройку более оперативной. Значимость дискретности настроек особенно заметна при серийных испытаниях.

• Настройка частоты и уровня выходного сигнала с возможностью плавной подстройки.
• Поддержка основных типов модуляции, что позволяет моделировать различные входные условия.
• Функции программируемого развёртывания частоты (sweep) для автоматизированных испытаний.
• Интерфейсные возможности для удалённого управления и автоматизации измерений.

Сферы использования

На практике ADG-4502 применяют для наладки и тестирования радиочастотных трактов в лабораториях и сервисных центрах; в работе прибор служит источником эталонных сигналов при проверке приёмных модулей и отдельных компонентов. При калибровке возможна самокалибровка приборов и использование дискретных настроек, что повышает удобство процедур.

При эксплуатации интерфейс RS-232C может использоваться для интеграции в автоматизированные стенды. Важно отметить, что наличие опций дистанционного управления облегчает включение прибора в состав комплексных тестовых систем.

Конструкция и технические параметры: ADG-4502

Генератор сигналов радиочастотный ADG-4502 применяется в НИОКР и научных исследованиях, для обучающих целей, а также в ремонтных и сервисных организациях.

Особенностью генератора сигналов радиочастотного ADG-4502 является наличие двух независимых выходов (каналов).

Первый канал прибора представляет из себя радиочастотный генератор с фазовой автоподстройкой частоты ФАПЧ. В нем можно генерировать синусоидальный сигнал в диапазоне частот 1 мкГц ... 500 МГц. Кроме того, в этом же канале прибор позволяет генерировать и прямоугольную форму сигнала, хотя и в существенно меньшей полосе (1 мкГц ... 80 МГц). Диапазон нормируемых уровней выходного сигнала для этого канала составляет от -127 дБм до +13 дБм. Также в этом канале доступны режимы аналоговых и цифровых модуляций АМ, ЧМ, ЧМн, ФМн; имеется возможность свипирования (режим качания) по частоте и формирования пачек импульсов.

Второй канал по своим возможностям - это функциональный НЧ генератор с рабочим диапазоном от 1 мкГц до 10 МГц. Он построен по технологии цифрового синтеза DDS. В нем возможно получение 8 сигналов специальной формы (например: синусоидальной, прямоугольной, пилообразной, импульсной, экспоненциальной и шумовой формы сигнала), а также кардиосигнала и напряжения постоянного тока. Выходной импеданс может быть установлен, как высокий или 50 Ом. На импедансе 50 Ом размах амплитуды сигнала может быть установлен от 2 мВ до 20 В с возможностью задания смещения.

Генератор сигналов ADG-4502 имеет высокую стабильность опорного генератора (±1 ppm), отличные параметры по точности установки параметров, низкий уровень гармонических искажений и шумов, что позволяет формировать сигналы с высокой точностью.

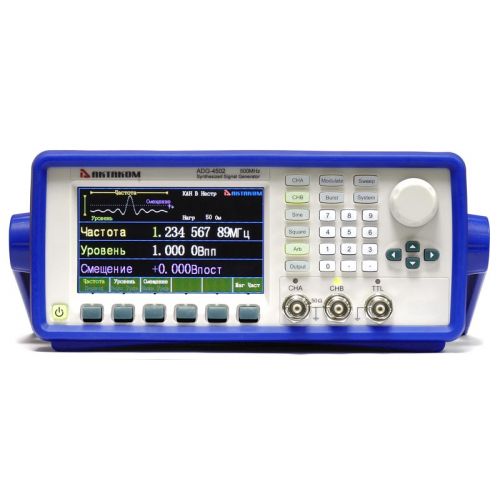

На задней панели генератора сигналов ADG-4502 расположены разъемы входов и выходов опорного генератора 10 МГц, вход внешней модуляции. Вход для внешнего запуска и выход TTL уровня для РЧ-канала вынесен на переднюю панель.

Ключевые отличительные особенности

• Два независимых канала: ВЧ и НЧ;
• Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL);
• Высокая стабильность опорного генератора 1 ppm;
• Низкий уровень искажений;
• Режимы модуляции АМ, ЧМ, ЧМн, ФМн;
• Режим пачек импульсов (пакетный режим);
• Режим качания частоты (свипирование);
• 8 видов форм сигналов (канал B);
• Интерфейсы USB-device, RS-232

Технические характеристики:

Комплект поставки:
