Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13909
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
1 486 180₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3421А (128М)

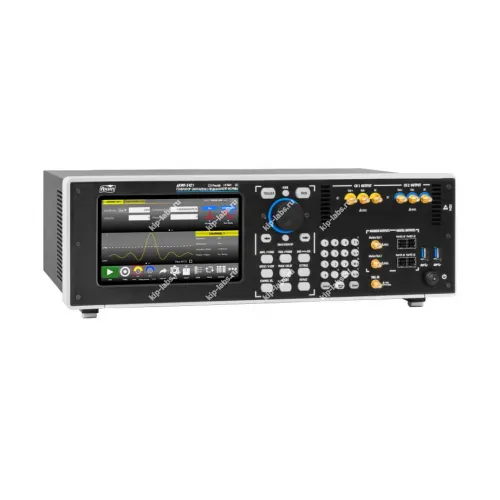

Кратко о модели: АКИП-3421А (128М) - Генератор сигналов произвольной формы
Генератор произвольной формы АКИП-3421А (128М) предназначен для создания самых разных электрических сигналов в лабораторных исследованиях и при проведении стендовых испытаний, при этом АКИП указан как производитель, а прибор входит в серию генераторы сигналов.
Прибор сконструирован для гибкой подготовки волновых форм и точной настройки параметров генерации. За счёт этого его проще адаптировать под конкретные сценарии тестирования.
В некоторых задачах востребована дискретность формирования выходного сигнала, что позволяет моделировать прерывистые процессы; при этом интерфейсы вроде RS-232C и опции самокалибровки рассматриваются как удобные средства для интеграции и обслуживания.
Ключевые особенности
- Формирование сигналов произвольной временной структуры.
- Широкие возможности по настройке параметров и загрузке пользовательских волн.
- Применим в испытательных стендах и лабораториях контроля.
- Спроектирован для включения в автоматические измерительные комплексы.
Где применяется
- Разработка и отладка электронной аппаратуры.
- Поверка и калибровка измерительных приборов.
- Лабораторные исследования и учебные проекты.
- Испытания в производственных процессах и при сертификации.
Описание генератора сигналов специальной формы АКИП-3421А (128М):
Генераторы сигналов специальной формы серии АКИП-3421А способны формировать электрические сигналы и импульсы стандартных и произвольных форм.
Отличительные особенности:
- Аналоговые каналы: 2 (полностью независимые);
- Опция - цифровые каналы: 8;
- Диапазон частот (синус): 1 мкГц – 300 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 14 бит;
- Частота дискретизации 1,2 ГГц;
- Память 2/64/128 МБ/канал в зависимости от опции;
- Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
- Внутренний опорный генератор: 10-6;
- Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и другие (12 видов);
- Режим формирования сигнала произвольной формы до 400 МГц;
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
- Под управлением ОС Windows 10;
- Интерфейсы: USB, LAN, DVI, VGA;
- Высота 3U, возможность монтажа в 19" стойку (опция).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Число каналов | 2 – аналоговые 2 – маркеры 8 – цифровые (опция) |
| Частотный диапазон (для синуса) | 1 мкГц … 300 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±10-6 |
| Выходное сопротивление | 50 Ом, 5 Ом |
| Выходной уровень (50 Ом) | 0 … 6 Впик-пик (опционально до 12 Впик-пик) |
| Погрешность установки уровня | ±(1% от уст. + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик < 0,5 мВ (5 разрядов) |
| Тип разъема аналоговых каналов | BNC |
| Постоянное смещение | |
| Диапазон смещения постоянной составляющей (50 Ом) | -3 … +3 В (опционально: -6 … +6) |
| Погрешность установки | ±(1% от уст. + 10 мВ) |
| Синусоида | |
| Неравномерность АЧХ относительно 1 кГц | ± 0,5 дБ (DC ... 300 МГц, 1 Впик-пик) |
| Частотный диапазон | 1 мкГц … ≤ 70 МГц: 6 Впик-пик 70 МГц … ≤ 120 МГц: 4,5 Впик-пик 120 МГц … ≤ 180 МГц: 3 Впик-пик 180 МГц … 300 МГц: 1,5 Впик-пик |
| Коэффициент гармоник (при уровне не более 1 Впик-пик) | 1 мкГц … ≤ 10 МГц: <-60 дБн 10 МГц … ≤ 50 МГц: <-55 дБн 50 МГц … ≤ 100 МГц: <-45 дБн 100 МГц … 300 МГц: <-30 дБн |
| КНИ (коэффициент нелинейных искажений) | <0,1 % (10 Гц ... 20 кГц, 1 Впик-пик) |
| Негармонические составляющие (при уровне не более 1 Впик-пик) | 1 мкГц … ≤10 МГц: <-65 дБн 10 МГц … 300 МГц: <-55 дБн |
| Фазовый шум (при уровне не более 1 Впикпик, отстройка 10 кГц) | <-120 дБн/Гц (10 МГц) |
| Меандр | |
| Частотный диапазон | 1 мкГц … ≤ 40 МГц: 6 Впик-пик 40 МГц … ≤ 80 МГц: 5 Впик-пик 80 МГц … ≤ 150 МГц: 3,5 Впик-пик |
| Время нарастания/спада | 2 нс … 1000 с |
| Выброс | 2% |
| Джиттер | <20 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц … 15 МГц |
| Нелинейность | ≤0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц … ≤ 5 МГц: 6 Впик-пик 5 МГц … ≤ 60 МГц: 5 Впик-пик 60 МГц … ≤ 150 МГц: 3,5 Впик-пик |
| Длительность импульса | От 2,5 нс |
| Время нарастания/спада | 2 нс … 1000 с, разрешение 2 пс |
| Диапазон изменения скважности | 0,1% … 99,9% |
| Выброс | 2% |
| Джиттер | <20 пс |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц … 150 МГц |
| Длина памяти | 2 … 16 тысяч точек – стандартный режим |
| Расширенный режим: 16 … 2 МБ | |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 1,2 ГГц |
| Минимальное время нарастания/спада | 1,1 нс |
| Джиттер | 800 пс |
| Пакетный режим | |
| Формы сигналов | Стандартные формы сигналов (кроме: DC, шум) + СПФ |
| Режим запуска | Синхронизированный или по строб-импульсу |
| Число импульсов в пакете | 1 … 4294967295 импульсов или бесконечно |
| ГКЧ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Время качания | 40 нс ... 2000 с ± 1 % |
| Погрешность установки времени качания | ≤ 0,4 % |
| Закон качания | Линейный, логарифмический, пошаговый, пользовательский |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц) |
| Модулирующее колебание (внешнее) | до 8 МГц |
| Коэффициент АМ | 0 ... 120 % (АМ) |
| ФМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц) |
| Модулирующее колебание (внешнее) | до 8 МГц |
| Диапазон установки девиации фазы | 0º ... 360º |
| ЧМН, АМН | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %) |
| Частота модуляции | 500 мкГц ... 48 МГц |
| Модулирующее колебание (внешнее) | до 8 МГц |
| Частота скачка ЧМн | 1 мкГц ... 300 МГц |
| Скачок фазы ФМн | 0º ... 360º |
| ШИМ | |
| Формы несущей | Импульс |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная |
| Частота модуляции | 500 мкГц ... 48 МГц |
| Модулирующее колебание (внешнее) | до 8 МГц |
| Диапазон девиации | 0% ... 50% от периода импульса |
| Цифровые каналы (опция) | |
| Число каналов | 8 |
| Тип разъема | Mini-SAS HD (на задней панели) |
| Выходное сопротивление | 5 Ом |
| Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов |
| Время нарастания/спада | < 1 пс |
| Частота дискретизации | 1,2 ГГц |
| Дополнительные входы/выходы | |
| Маркер | 1 канал, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ) |
| Синхровход/Строб | тип SMA; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤ ±15 В; минимальная длительность импульса 3 нс |
| ОГ вход | Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц |
| ОГ выход | Тип SMA, 50 Ом, 10 МГц, 1,65 Впик-пик |
| Внешняя модуляция | Тип SMA, 1 канал, > 2 МОм, полоса пропускания: 8 МГц (дискретность 40 МГц); выходной уровень: -0,5 В ... +0,5 В |
| Общие данные | |
| Дисплей | Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1024х600 |
| Операционная система | Windows 10 |
| Интерфейс | USB (2-USB 2.0), LAN |
| Выходы (задняя панель) | 2-PS/2 (мышь, клавиатура), порт внешнего монитора |
| Напряжение питания | 100…240 В, 50 / 60 Гц |
| Габаритные размеры | 135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U |
| Масса | 9,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов АКИП-3421А (128М) | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Заводской сертификат соответствия | 1 |
| 4. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
