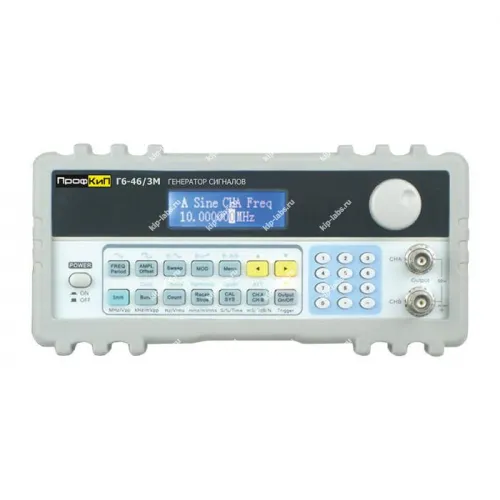

Генератор сигналов ПрофКИП Г6-46/3М

Назначение и принцип: Генератор сигналов ПрофКИП Г6-46/3М

Устройство ПрофКИП Г6-46/3М рассчитано на формирование сигналов заданной формы и параметров; при этом оно вырабатывает сигналы с характеристиками, необходимыми для применения в измерительных и испытательных процедурах. В работе прибор используют для преобразования сигналов и проведения тестов, а дополнительные сведения о сопутствующем оборудовании доступны в каталоге генераторы сигналов.

Функциональные опции

Аппарат реализует как стандартные, так и опционные режимы формирования выходного сигнала; среди поддерживаемых режимов - режим Burst с непрерывной регулировкой фазы и возможность генерации сигнала произвольной формы, что расширяет диапазон задач при отладке и стендовых испытаниях.

На практике критичны дискретность параметров и разрешение по частоте. Для таких задач предусмотрено частотное разрешение 1 мкГц и выбор формы сигнала.

Сферы использования

При эксплуатации Г6-46/3М применяют в испытательных лабораториях для настройки и проверки радиочастотных и электронных узлов; это даёт возможность подстраивать характеристики выходного сигнала под конкретные измерительные требования. В работе важно учитывать дискретность настроек и вопросы калибровки, а также совместимость интерфейсов.

При калибровке уместно обращать внимание на стабильность параметров и соответствие внутренним регламентам лаборатории.

Технические характеристики

• Диапазон частот: 1 мкГц … 20 МГц;
• 32 вида выходных сигналов;
• Длина волны: 1024 точки;
• Точность волны: 8 бит;
• Частота выборки: 100 Мвыб /с;
• Частотное разрешение: 1 мкГц;
• Счетчик частоты с равной точностью: 100 МГц (опционально);
• Импульсное разрешение рабочего цикла: до 1 ‰;
• Режим Burst с непрерывной функцией регулировки фазы;
• Сигнал произвольной формы (опционально);
• Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц;
• Габариты: 260 х 110 х 385 мм;
• Вес: 3,5 кг;
