Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13547
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
194 740₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3417

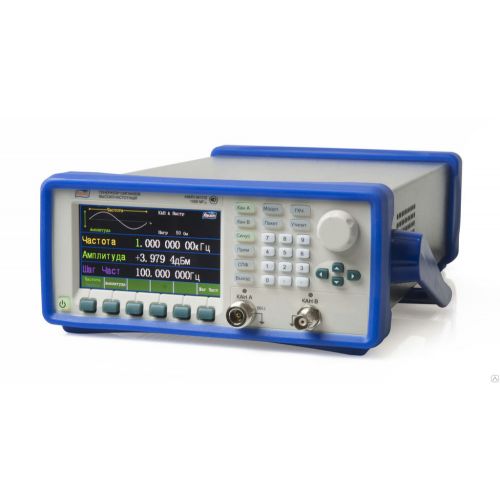

Кратко о модели: АКИП-3417 - Генератор сигналов высокой частоты
АКИП-3417 - генератор высокочастотных сигналов, предназначенный для формирования стабильных эталонных импульсов в лабораториях и на производственных участках; при этом конструкция учитывает требования метрологических процедур и наладки аппаратуры, а производитель АКИП подтверждает профильную инженерную направленность изделия.
Прибор относится к классу генераторы сигналов. Благодаря этому он легко интегрируется в типовые измерительные цепи и применяется там, где требуется стабильное формирование ВЧ-импульсов и точная настройка рабочих параметров.
Ключевые особенности
- Генерация ВЧ тестовых сигналов для измерительных процедур и контроля работоспособности аппаратуры;
- Возможность изменения уровня выходного сигнала и применение модуляции для выполнения разнообразных задач;
- Стабильность рабочих характеристик при длительных режимах испытаний;
- Удобный интерфейс управления и совместимость с системами удалённого контроля, например через RS-232C;
- Компактные габариты, позволяющие установить прибор в лабораторной стойке или на рабочем столе.
Где применяется
Прибор широко используют в испытательных лабораториях и на промышленных участках для проверки радиочастотных модулей; при этом сокращается время наладки и упрощается процесс калибровки.
АКИП-3417 находят применение в научно-исследовательских проектах и в учебных курсах по радиотехнике. Он служит для формирования стандартных сигналов и для отработки методик измерений.
Дополнительно устройство уместно в конфигурациях с дискретным управлением и в системах, где требуется периодическая самокалибровка или подключение внешних интерфейсов; при этом такие варианты эксплуатации считаются допустимыми.
Описание генератора сигналов специальной формы АКИП-3417:
Новый генератор серии АКИП-3417 имеет в наличии два полностью независимых канала и позволяет формировать по каналу A высокочастотные гармонические колебания (синус) до 500 МГц с ультранизким уровнем гармонических искажений и возможностью ослабления выходного сигнала до -127 дБм.
Генератор АКИП-3417 имеет большой графический ЖК-дисплей (TFT, диагональ 11 см, 480 х 272 точек), на котором отображается меню навигации и информация о режимах работы, параметрах выходного сигнала и системные уведомления. Органы управления (кнопки, панель) и внутренний интерфейс имеют полную локализацию для российского пользователя. Генераторы снабжены интерфейсами USB, RS-232 для ДУ и программирования в составе автоматизированных измерительных комплексов.
Отличительные особенности:
- 2 независимых канала (кан А/ В)
- Диапазон частот: 1 мкГц…500 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц
- канал A (система ФАПЧ): синус, прямоугольник
- канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
- Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм
- Внутренний опорный генератор: ±1х10-6
- Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
- Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
- Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)
- Интерфейсы: USB, RS-232 (опция: GPIB)
Технические характеристики:
| Параметр | Значение |
|---|---|
| Основные выходные параметры (канал A) | |
| Частотный диапазон | Синус: 1 мкГц … 500 МГц; прямоугольник: 1 мкГц … 80 МГц |
| Разрешение | 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) |
| Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц) |
| Выходной уровень | -127 дБм… + 13 дБм |
| Разрешение | 0,1 дБ |
| Погрешность уст. уровня | ±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм) |
| Основные выходные параметры (канал В) | |
| Частотный диапазон | 1 мкГц … 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц) |
| Выходной уровень | 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
| Разрешение | 1 мВпик |
| Погрешность уст. уровня | ±(1% от уст. + 1 мВ) |
| Постоянное смещение | ±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
| Ообщие характеристики (канал A/В) | |
| КСВН | < 1.8 |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Спектральныя частота | |
| Коэффициент гармоник | < -30 дБн (при вых. уровне ≤ 4 дБм) |
| Негармон. составляющие | < -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц) |
| Субгармоники | < -40 дБн (выходной уровень ≤ 4 дБм) |
| Паразитная ЧМ | < 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц) |
| Прямоугольник | |
| Время нарастания | ≤ 15 нс |
| Выброс | ≤ 5% |
| Модуляция (канал А) | |
| Виды модуляции | АМ, ЧМ, ЧМн, ФМн |
| Глубина АМ | Глубина: 1 … 120 % |
| Частота модуляции | 1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.) |
| Девиация фазы ФМн | 0° … 360° |
| Вход внеш. модуляции | Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм. |
| Свипирование/ГКЧ (канал А) | |
| Режимы качания | Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц |
| Время качания | 1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
| Длительность шага | 50 мс … 10 с |
| Пакетный режим BURST (КАН A) | |
| Виды запуска | По счету (от 1 до 10.000 импульсов), по строб-импульсу |
| Период повторения | 1 мс – 800 с |
| Формы сигнала (канал В) | |
| Тип | Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.) |
| Прямоугольник | Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
| Импульс | Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
| Пила | Симметрия: 0,0 … 100,0 % |
| Общие характеристики | |
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
| Напряжение питания | 220 В (± 22 В), 47~53 Гц |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, RS-232 |
| Габаритные размеры | 254 × 103 × 374 мм |
| Масса | 4,5 кг |
Комплект поставки:
| Наименование | Количество |
|---|---|
| Прибор АКИП-3417 | 1 |
| Сетевой шнур | 1 |
| Соед. кабель BNC-BNC | 1 |
| CD-диск с ПО (по запросу) | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 73612-18 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
