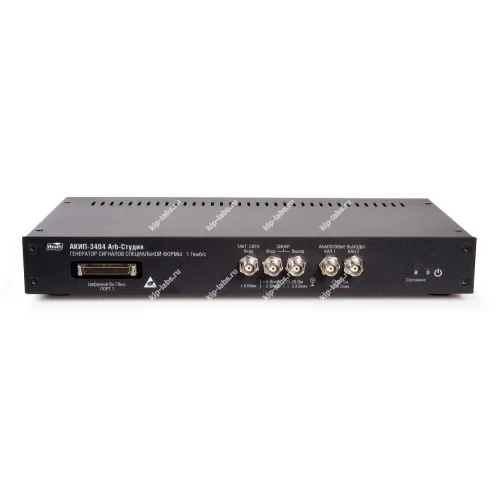

АКИП-3404 Arb-Студия - Генератор сигналов произвольной формы

Кратко о модели: АКИП-3404 Arb-Студия - Генератор сигналов произвольной формы

Модель АКИП-3404 Arb-Студия служит для формирования и воспроизведения сложных временных последовательностей; при этом устройство разработано компанией АКИП и рассчитано на задачи синтеза нетипичных сигналов и тестирования электронных систем.

Набор интерфейсов и опции синхронизации спроектированы для интеграции в испытательные стенды, что позволяет применять внешние триггеры и объединять приборы в многоканальные конфигурации; модель также входит в группу генераторы сигналов. За счёт этого уместно учитывать требования к дискретности при подготовке испытаний.

Ключевые особенности

• Генерация произвольных временных форм для воспроизведения нетипичных сигналов и имитации источников.
• Поддержка синхронизации и триггерного управления, что обеспечивает согласованную работу в составе испытательных стендов.
• Инструменты для задания форм и параметров сигнала через интуитивный пользовательский интерфейс.
• Лёгкость интеграции в лабораторные конфигурации и автоматизированные испытательные системы.

Где применяется

• в лабораторных исследованиях и при разработке электронных устройств;
• для проверки и калибровки приёмных трактов и модулей связи;
• при моделировании сенсорных и радиочастотных сигналов на испытательных стендах;
• в учебном процессе, на демонстрациях и при отладке алгоритмов обработки сигналов.

Дополнительная комплектация:

• AT-SYNC - Кабель-шлейф для синхронизации двух генераторов АКИП-3404/-3405 ArbStudio, а также моделей с опцией D при их объединении в многоканальную систему;

Итальянская компания Active Technologies Srl. продолжает поставлять USB-генераторы собственной разработки на российский рынок под торговой маркой АКИП; ранее поставки моделей АКИП-3404 и АКИП-3405 были прекращены из‑за контракта между Active Technologies Srl. и LeCroy, по которому серия поставлялась под маркировкой LeCroy ArbStudio 1102, ArbStudio 1104, ArbStudio 1102D, ArbStudio 1104D.

За счёт набора специфических возможностей эта линейка генераторов произвольной формы получила признание среди специалистов, работающих с генерацией сложных сигналов. ПО, входящее в комплект с АКИП-3404 ARB-студия, позволяет пошагово формировать сигналы любой сложности, а сегментированная память даёт возможность многократного воспроизведения повторяющихся фрагментов.

Отличительные особенности:

• 2 канала;
• Генератор произвольной формы по технологи и ARB и прямого цифрового синтеза по технологии DDS;
• Диапазон частот: 2 мк Гц ... 1 25 МГц;
• Разрядность ЦАП : 16 бит – режим ARB и DDS;
• Частота дискретизации до 1 Г Гц ( в режиме интерполяции );
• Максимальная длина памяти для формирования сигнала 2 МБ;
• Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1... 8.589.934.591 );
• Возможность формирования сигнала по заданной математической формуле;
• Генерация выходного сигнала из нескольких составляющих компонент путем математических функций;
• Цифровая модуляция: AM, ASK;
• Поддержка мультиканального (до 8 генераторов ) синхронного режима работы (макс. до 32 каналов);
• Генератор кодовых логических последовательностей ( Digital Pattern ): 1 выход - 3404 (18 каналов);
• Синхровход и синхровыход , интерфейс USB;
• ПО для формирования сигналов произвольной формы.

Технические характеристики:

Комплект поставки:
