- Производитель: АКИП
- Код товара: 13544
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
350 220₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3417/3

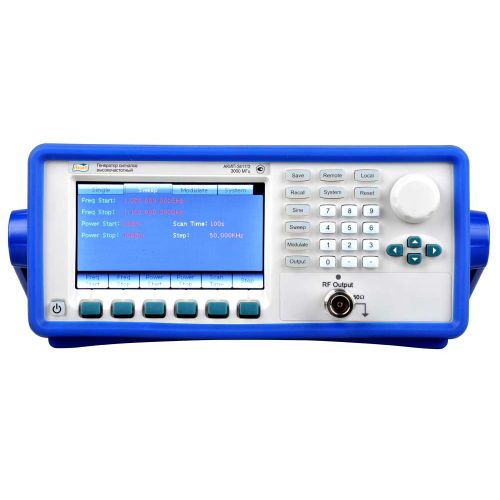

Описание модели: АКИП-3417/3 - Генератор сигналов высокой частоты
Прибор АКИП-3417/3 предназначен для формирования и воспроизведения высокочастотных сигналов в лабораторных и прикладных задачах. Производитель АКИП выпускает эту модель в линейке генераторы сигналов, что позволяет встраивать устройство в действующие испытательные стенды.
Устройство обеспечивает точную установку частоты и уровня выходного сигнала. При наладке учитывают дискретность и возможности самокалибровки, а при необходимости применяют интерфейс RS-232C для управления на удалённом терминале.
Преимущества
- Небольшие габариты корпуса упрощают размещение в лабораторном оборудовании.
- Стабильность параметров выходного сигнала сохраняется при продолжительной эксплуатации.
- Регулировка уровня и частоты реализована гибко, что делает прибор пригодным для испытаний и поверок.
- Совместимость с типовыми измерительными системами и испытательными стендами.
Область применения
- Лабораторные исследования и контроль характеристик радиочастотной аппаратуры.
- Разработка, отладка и наладка радиоэлектронных устройств.
- Проверка и калибровка приёмных и передающих модулей.
- Промышленная диагностика и эксплуатационные испытания.
Описание генератора сигналов специальной формы АКИП-3417/3:
Новый генератор серии АКИП-3417/3 имеет в наличии два полностью независимых канала и позволяет формировать по Каналу A высокочастотные гармонические колебания (синус) до 500 МГц с ультранизким уровнем гармонических искажений и возможностью ослабления выходного сигнала до -127 дБм.
Отличительные особенности:
- 2 канала: кан А/В,только ВЧ выход – канал А;
- Канал А (синус): 25 МГц...3000 МГц;
- Канал B : 1 мкГц... 1 0 МГц;
- Канал A (система ФАПЧ): синус, прямоугольник;
- Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.);
- Вых. уровень (кан А/В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм;
- Внутренний опорный генератор: ±1х10-6;
- Виды модуляции (кан A) : АМ , ЧМ, ЧМн, ФМн;
- Функции (кан A): свипировани е (ГКЧ) , пакетный режим (Burst) с функцией непрерывной корректировки фазы;
- Графический ЖК - дисплей с диагональю 11 см;

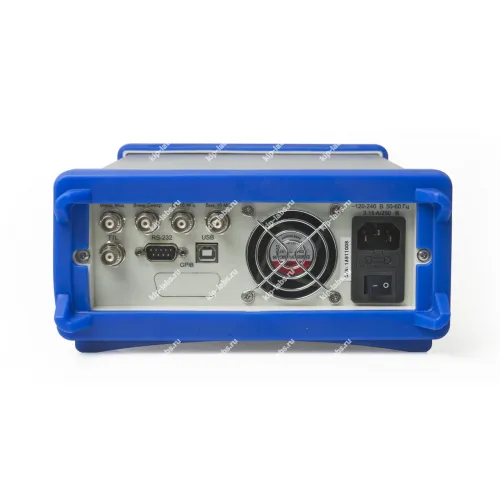

- Интерфейсы: USB, RS-232 (опция: GPIB).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Основные выходные параметры (канал A) | |
| Частотный диапазон | Синус: 25 М Гц ... 30 00 МГц |
| Разрешение | 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) |
| Погрешность уст. частоты | ±5 х10-6 |
| Выходной уровень | -90 дБн ... + 13 дБн |
| Разрешение | 0,25 дБ |
| Погрешность уст. уровня | ±1 дБ от уст. |
| КСВН | < 1,5 |
| Основные выходные параметры (канал В) | |
| Частотный диапазон | 1 мкГц … 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц) |
| Выходной уровень | 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
| Разрешение | 1 мВпик |
| Погрешность уст. уровня | ±(1% от уст. + 1 мВ) |
| Постоянное смещение | ±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Тип разъема | BNC |
| Спектральная частота | |
| Коэффициент гармоник | < -30 дБн |
| Негармон. составляющие | < -40 дБн |
| Субгармоники | < -90 дБн (выходной уровень ≤ 4 дБм) |
| Паразитная ЧМ | < 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц) |
| Модуляциия (канал А) | |
| Виды модуляции | ИМ |
| Параметры ИМ | Имп. Коэф <80 дБ Вр. нараст <100 нс, длит. 0,25 с |
| Свипиование/ГКЧ (канал А) | |
| Режимы качания | Лин. по частоте Лин. по амплитуде |
| Время качания | 1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
| Длительность шага | 50 мс … 10 с |
| Форма сигнала (канал В) | |
| Тип | Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.) |
| Прямоугольник | Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
| Импульс | Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
| Пила | Симметрия: 0,0 … 100,0 % |
| Общие данные | |
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
| Напряжение питания | 220 В (± 22 В), 47~53 Гц |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, RS-232 |
| Габаритные размеры | 256 × 123 × 386 мм |
| Масса | < 5 кг |
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор сигналов высокой частоты АКИП-3417/3 | 1 |
| Сетевой шнур | 1 |
| Соед. кабель BNC-BNC | 1 |
| CD-диск с ПО (по запросу) | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 73612-18 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
